CV Power supplies with DALI

OTi DALI 50/220-240/24 4CHDT6/8

GTIN: 4062172177900 Despachetat / 1 Afișează toate pachetele

Descarcare fisa de date

Contactați vânzări

Condițiile de garanție

DETALII DESPRE PRODUS

Beneficii produs

Intelligent power matching thanks to Smart power supply
Slim form factor for mounting on the cove or in linear luminaires
No stroboscopic effect thanks to patented high PWM frequency management (> 2 kHz)
Suitable for installation in emergency lighting systems according to EN 60598-2-22
Available as single-channel or multi-channel with DT6 and DT8 in one device
DALI message detection "LED Module failure"
IP rating: IP20

Zone de utilizare

Cove lighting, wall washer, corridor, handrail, luminous ceilings
Suitable for use in luminaires of protection class I and II

Caracteristici produs

Dimmable via Touch DIM
LED driver whose output power can be shared arbitrarily among the 2 or 4 channels
Dimming range: 0.1…100 %
Line frequency: 0 Hz | 50 Hz | 60 Hz

Echipamente / Accesorii

Suitable for 24 V LED modules

DATE ELECTRICE

Putere nominală	50,00 W
Putere nominală de ieșire	50 W
Tensiune nominală	220…240 V
Tensiune nominală de ieșire	24 V ¹⁾
CA tensiune de intrare	198…264 V
CC tensiune de intrare	176…276 V
U-OUT (tensiune de lucru)	24,2 V
Șoc de curent la anclanșare	41 A
Frecvență rețea	50…60 Hz
Distorsiune armonică totală	< 5 %
Factor de putere λ	0,95
Pierdere de putere a dispozitivului	4,4 W
Nr. ECG max. pe disjunctor 10 A (B)	22
Nr. ECG max. pe disjunctor 16 A (B)	36
Nr. ECG max. pe disjunctor 25 A (B)	33
Capacitate la supratensiune tranzitorie (L-N)	1 kV
Izolație galvanică	SELV

¹⁾ Tensiune CC

Dimensiuni și greutate

Lungime	346,00 mm
Distanțare orificiu de montare, lungime	300,6 mm
Lățime	32.00 mm
Înălțime	22.00 mm
Secțiune transversală de cablu, partea de intrare	0,5…2,5 mm²
Secțiune transversală de cablu, partea de ieșire	0.2…1.5 mm²
Lungimea de pregătire a cablului, partea de intrare	6,0 mm
Lungimea de pregătire a firului, partea de ieșire	5,0 mm
Greutate produs	191,00 g

CULORI ȘI MATERIALE

Materialul carcasei	Plastic
Material corp	Plastic

Temperaturi și condiții de funcționare

Intervalul temperaturii ambientale	-20…+45 °C
Temperatură maximă în punctul de probă tc	70 °C
Temperatură max. a carcasei în caz de defecțiune	115 °C
Umiditate relativă permisă pe durata funcționării	5…85 % ¹⁾

¹⁾ Maxim 56 de zile/an la 85 %

Durată de viață

Durată de viață ECG

50000 h

Capacități

Reglabil (cu posibilitate de diminuare a intensității luminoase)	Da
Interfață de diminuare a intensității luminoase	DALI-2
Interval de diminuare a intensității luminoase	0.1…100 %
Protecție împotriva supraîncălzirii	Reversibil automat
Protecție la supraîncărcare	Reversibil automat
Protecție la scurtcircuit	Reversibil automat
Protecție la sarcină nulă	Da
Potrivit pentru aparate de iluminat cu clasa de protecție	I; II
Tip de conectare, partea de ieșire	Bornă cu șurub

CERTIFICATE ȘI STANDARDE

Mărci de omologare – aprobare	BIS; CCC; CE; EAC; EL; ENEC 10; RCM; VDE; VDE-ENEC
Standarde	Conform EN 61347-1; Conform EN 61347-2-13; Conform EN 61547; Conform EN 61000-3-2; Conform EN 62384; Conform EN 60598-2-22; Conform EN 62386; Conform EN 55015
Clasă de protecție	II
Tip de protecție	IP20
Clasă de eficiență energetică	None

DATE LOGISTICE

Interval de temperatură la depozitare

-40…+85 °C

Date din regulamentul privind etichetarea energetică, în conformitate cu Regulamentul (UE) 2019/2015

Putere în stand-by în rețea pentru CLS

< 0.50 W

FIȘĂ DE PRODUS PRIVIND CARACTERISTICILE ȘI PERFORMANȚELE DE MEDIU

Cantitatea de metale prețioase	0 mg
Cantitatea de pământuri rare	0 mg
Rata minimă de material reciclat din ambalaj	80 % ¹⁾
Procentul minim de conținut reciclat din produs	0 % ¹⁾
Reciclabilitatea produsului	Produs în mare parte reciclabil ¹⁾
Caracterul reciclabil al ambalajului	Ambalaje în mare parte reciclabile ¹⁾
Lista substanțelor periculoase cuprinse în produs în concentrații mai mari de 0,1% în procent de masă	Nu
Conține substanțe care prezintă motive de îngrijorare deosebită în concentrații mai mari de 0,1% în procent de masă	Da
Lista substanțelor care prezintă motive de îngrijorare deosebită în concentrații mai mari de 0,1% în procente masice	Lead (7439-92-1)

¹⁾ În conformitate cu Decretul AGEC 2022-748 (Legislația franceză împotriva deșeurilor pentru o economie circulară)

Codul produsului	Unitate de ambalare (bucăți/unitate)	Dimensiuni (lungime X lățime X înălțime)	Greutate brută	Volum
4062172177900	Despachetat 1
4062172177917	Cutie de expediere 20	370 mm x 170 mm x 113 mm	3998.00 g	7.11 dm³

Instrucțiuni pentru utilizator / instrucțiuni de siguranță
18695645 OPTOTRONIC LED Power Supply

Declaratii de conformitate
OTI DALI 50 80 160 -220-240-24 4CHDT6-8

PDF (840.52 KB)

Certificate
OT ENEC 40050684 060421

PDF (312.38 KB)

Certificate
IT DALI 1CH 4CH DT6 DT8 CB DE1 64778 070421

PDF (141.72 KB)

Certificate
OT EMC 40038482 220421

PDF (324.45 KB)

EU Data Act
Connected Products and Related Software and Services

PDF (346.28 KB)

Imagine produs: fundal alb, diagonală
OTI DALI 50 220 240 24 4CH DT6 8

JPG (469.24 KB)

Imagine produs: fundal alb, orizontal
OTI DALI 50 220 240 24 4CH DT6 8

JPG (450.66 KB)

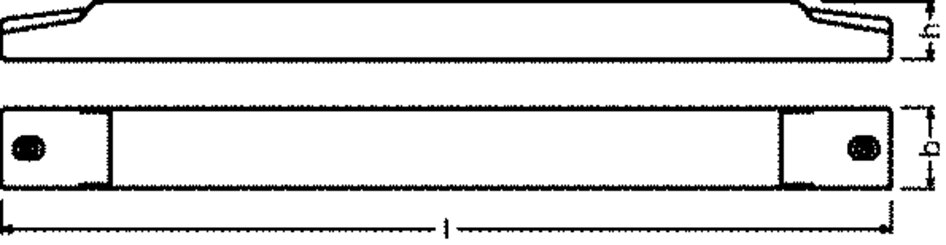

Desen linie de produs cu litere
