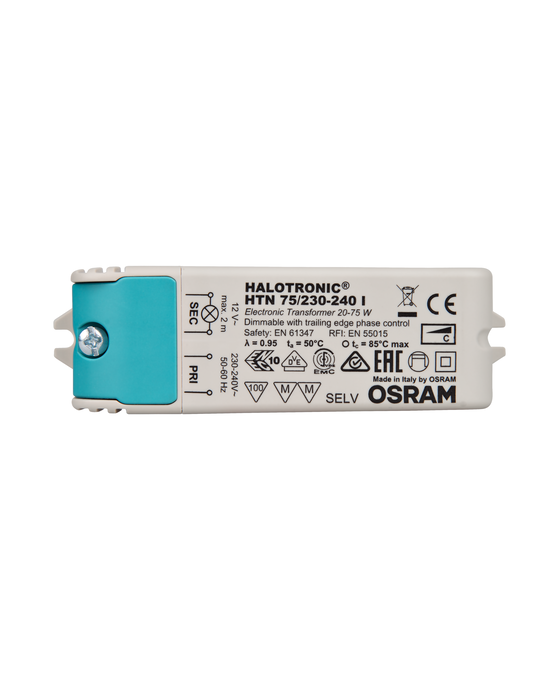

HTN 75/230…240 I white, horizontal (thumbnail)
HTN 75/230…240 I white, diagonal
HTN 75/230…240 I white, horizontal
HALOTRONIC-COMPACT – HTM, HTN

HTN 75/230…240 I

GTIN: 4008321073037 Despachetat / 1 Afișează toate pachetele
Descarcare fisa de date
Contactați vânzări
Condițiile de garanție

DETALII DESPRE PRODUS

Beneficii produs
  • Very low power loss thanks to high efficacy
  • Strain relief suitable for different cable types (HTM)
  • Suitable for space-critical installation thanks to compact functional design
  • Extremely compact transformer for highly space-critical installation conditions (HTN)
  • Protective operation throughout the entire partial-load range for long lamp life
Zone de utilizare
  • Effect and accent lighting
  • Living rooms
  • Object lighting
  • Conference rooms
  • Restaurants
  • Recessed and surface-mounted furniture luminaires
  • Shop lighting
  • Event rooms
Caracteristici produs
  • Line frequency: 50…60 Hz
  • RI suppression: to EN 55015 (A1: 2007)/CISPR 15, EN 55022
  • Line harmonics according to EN 61000-3-2
  • Immunity according to EN 61547
  • Safety: to EN 61347
  • Short-circuit protection, overload protection, overtemperature protection: electronically reversible
  • Electrical isolation between the primary side and the secondary side
  • Dimmable on the leading edge (without HTN) and trailing edge
DATE ELECTRICE
Putere nominală 79,00 W
Tensiune nominală 230…240 V
Tensiune nominală de ieșire 11,5 V; 11,7 V 1)
Gama tensiunii de intrare 230…240 V
CA tensiune de intrare 207…254 V
Șoc de curent la anclanșare 0,37 A 2)
Frecvență rețea 50/60 Hz 3)
Factor de putere λ 0,95 4)
Eficiență ECG 95 % 5)
Pierdere de putere a dispozitivului 4 W 2)
Nr. ECG max. pe disjunctor 10 A (B) 37
Nr. ECG max. pe disjunctor 16 A (B) 59
Frecvență de funcționare 50 kHz
Încorporat Da
1) 75 W / 20 W
2) Maxim
3) Aproximativ
4) Minim
5) La sarcină totală
Dimensiuni și greutate
Lungime 104,00 mm
Distanțare orificiu de montare, lungime 98,0 mm
Lățime 33.00 mm
Înălțime 22.00 mm
Secțiune transversală de cablu, partea de intrare 1,5 mm²
Secțiune transversală de cablu, partea de ieșire 1,5 mm²
Lungimea de pregătire a cablului, partea de intrare 10 mm; 6,0 mm 1)
Lungimea de pregătire a firului, partea de ieșire 10 mm; 6,0 mm 1)
Greutate produs 68,00 g
1) Mantaua cablului / Cablu
CULORI ȘI MATERIALE
Culoare produs Gri
Materialul carcasei Plastic
Material corp Plastic
Temperaturi și condiții de funcționare
Intervalul temperaturii ambientale 0…+50 °C
Temperatură maximă în punctul de probă tc 85 °C
Temperatură max. a carcasei în caz de defecțiune 110 °C
Umiditate relativă permisă pe durata funcționării 5…85 % 1)
1) Maxim 56 de zile/an la 85 %
DATE SUPLIMENTARE REFERITOARE LA PRODUS
Capsulat Nu
Capacități
Reglabil (cu posibilitate de diminuare a intensității luminoase) Da
Interval de diminuare a intensității luminoase 0…100 %
Protecție împotriva supraîncălzirii Reversibil automat
Protecție la supraîncărcare Reversibil automat
Protecție la scurtcircuit Reversibil automat
Protecție la sarcină nulă Da
Lungime max. a cablului la modulul lampă/LED 2,0 m
Potrivit pentru aparate de iluminat cu clasa de protecție II
Tip de conectare, partea de ieșire Bornă cu șurub
CERTIFICATE ȘI STANDARDE
Mărci de omologare – aprobare VDE; VDE-EMC; Aprobare E1; EAC
Standarde Conform DIN VDE 0875/CISPR 15/EN 55015; Conform EN 61547; Conform EN 61000-3-2; Conform EN 61047; Conform EN 61347; Conform EN 55015
Clasă de protecție II
Tip de protecție IP20
Clasă de eficiență energetică None
DATE LOGISTICE
Interval de temperatură la depozitare -40…+85 °C
FIȘĂ DE PRODUS PRIVIND CARACTERISTICILE ȘI PERFORMANȚELE DE MEDIU
Cantitatea de metale prețioase 0 mg
Cantitatea de pământuri rare 0 mg
Rata minimă de material reciclat din ambalaj 80 % 1)
Procentul minim de conținut reciclat din produs 0 % 1)
Reciclabilitatea produsului Produs în mare parte reciclabil 1)
Caracterul reciclabil al ambalajului Ambalaje în mare parte reciclabile 1)
Lista substanțelor periculoase cuprinse în produs în concentrații mai mari de 0,1% în procent de masă Nu
Conține substanțe care prezintă motive de îngrijorare deosebită în concentrații mai mari de 0,1% în procent de masă Da
Lista substanțelor care prezintă motive de îngrijorare deosebită în concentrații mai mari de 0,1% în procente masice Lead (7439-92-1)
1) În conformitate cu Decretul AGEC 2022-748 (Legislația franceză împotriva deșeurilor pentru o economie circulară)
Codul produsului Unitate de ambalare (bucăți/unitate) Dimensiuni (lungime X lățime X înălțime) Greutate brută Volum
4008321073037 Despachetat
1		 70.00 g
4008321073044 Cutie de expediere
20		 235 mm x 75 mm x 179 mm 1692.00 g 3.15 dm³
Instrucțiuni pentru utilizator / instrucțiuni de siguranță
590733_EAC - HTL / HTM / HTN
PDF (732.08 KB)
Declaratii de conformitate
HALTORONIC CE 3674444 210120
PDF (595.49 KB)
Declaratii de conformitate
710835_EC-DOC Halotronic
PDF (1.02 MB)
Certificate
504178_EAC HT family
PDF (2.31 MB)
Certificate
EAEC N RU D-DE.MYu62.B.01275 20 26.03.2020-25.03.2025
PDF (1.13 MB)
FIȘĂ TEHNICĂ PRODUS
321701_ATI HTN 75/230-240 I (GB)
PDF (159.09 KB)
Imagine produs: fundal alb, diagonală
721516_HTN 75/230-240V I
TIF (83.03 MB)
Imagine produs: fundal alb, orizontal
721645_HTN 75/230-240V I
TIF (83.03 MB)
Desen linie de produs cu litere
48860_HTN 75/230-240 I
SVG (16.27 KB)
Desen linie de produs cu numere
511970_HTN 75/230-240 I
SVG (15.91 KB)

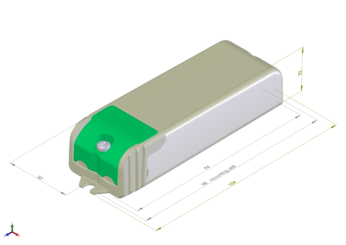

Date CAD PDF 3D
