SubstiTUBE T8 EM Pro Ultra Output 23.4 W/4000 K 1500 mm

Dostupno novije izdanje:

LED TUBE T8 EM ULTRA OUTPUT S 1500 mm 22.1W 840

Postupno ukidanje

SubstiTUBE T8 EM PRO ULTRA OUTPUT

GTIN: 4058075612112 Cijev / 1 Prikaži sve pakete

Preuzmite tehnički list

Kontaktirajte prodaju

Jamstveni uvjeti

Alati

Alat za brzi izračun rasvijetljenosti
Brzo planiranje projekata rasvjete

INFORMACIJE O PROIZVODU

Prednosti proizvoda

Nema savijanja zahvaljujući staklenoj cijevi
Zaštita od prskanja stakla u slučaju loma cijevi, zahvaljujući nanesenom specijalnom PET sloju
Podrška implementacije koncepata HACCP-a od proizvodnje do prezentacije
Vrlo visoka otpornost na učestalo uključivanje
Visok svjetlosni tok za zahtjevne rasvjetne primjene
Brza, jednostavna i sigurna zamjena bez potrebe za izmjenom ožičenja svjetiljke
Ušteda energije do 60 % (u usporedbi s T8 fluo cijevima na CCG-u)
Trenutno svjetlo - idealna za primjenu u rasvjetnim sustavima na senzorima
Pogodne za rad i na niskim temperaturama okoline

Područja primjene

Opća rasvjeta pri temperaturama okoline od –20…+50 °C
Rasvjeta proizvodnih prostora
Prometne zone i koridori
Supermarketi i robne kuće
Industrija

Karakteristike proizvoda

LED zamjena za klasične T8 fluo cijevi s podnožjem G13 za rad na CCG-u ili direktno na mrežnom naponu (AC)
Bez treperenja prema EU 2019-2020 (SVM ≤ 0,4 / PstLM ≤ 1)
Staklena cijev izrađena sa zaštitnim slojem protiv prskanja stakla, npr. za primjenu u prehrambenoj industriji
VDE-certificirano prema IEC62776
Za posebno ujednačeno osvjetljenje
Vijek trajanja: do 75.000 h
Stupanj zaštite: IP20
Ne sadrži živu i ROHS sukladan

Oprema / Pribor

Prikladno za upotrebu s LCG-ovima i elektromagnetskim predspojnim napravama

Pravni savjet

Prilikom zamjene T8 fluo cijevi, ukupna energetska učinkovitost i distribucija svjetla ovise o dizajnu rasvjetnog sustava.

Sigurnosni savjet

Nije prikladno za upotrebu s elektroničkim predspojnim napravama.
Uporaba u vanjskim primjenama moguća u odgovarajućim vodotijesnim svjetiljkama prema tehničkom listu i uputstvu za uporabu.
Isključite napajanje prije instalacije.
Nije prikladno za protupaničnu rasvjetu.

Reference / Poveznice

Za aktualne informacije pogledajte www.ledvance.com/substitube

Električni podaci

Nazivna snaga	23,4 W
Nazivni napon	220…240 V
Način rada	CCG, AC mreža
Nazivna struja	110 mA
Vrsta struje	AC
Radna frekvencija	50/60 Hz
Mrežna frekvencija	50/60 Hz
Maks. br. žarulja na osiguraču. 10 A (B)	41
Maks. br. žarulja na osiguraču. B10 A - CCG bez kompenzacije	41
Maks. br. žarulja na osiguraču. B10 A - CCG s kompenzacijom	8
Maks. br. žarulja na osiguraču. 16 A (B)	65
Maks. br. žarulja na osiguraču. B16 A - CCG bez kompenzacije	65
Maks. br. žarulja na osiguraču. B16 A - CCG s kompenzacijom	13
Ukupno harmonijsko izobličenje	20 %
Faktor snage λ	> 0,90

Fotometrijski podaci

Svjetlosni tok	4100 lm
Svjetlosna učinkovitost	175 lm/W
Faktor održ. Lumena na kraju naz.vijeka trajanja	0.70
Boja svjetla (oznaka)	Hladno bijela
Temperatura boje	4000 K
Faktor uzvrata boje Ra	83
Boja svjetla	840
Standardna devijacija usklađenosti boja	≤5 sdcm
Nazivni LLMF na 6.000 h	0.80
Mjera za treperenje (Pst LM)	1
Mjera za stroboskopski efekt (SVM)	0.4

Tehnički podaci svjetla

Distribucija svjetla	190 °
Vrijeme zagrijavanja (60%)	‹ 0.50 s
Vrijeme početka	< 0.5 s

Dimenzije i težina

Ukupna duljina	1513.00 mm
Duljina s kućištem bez pinova/spoj	1500.00 mm
Promjer	26,70 mm
Težina proizvoda	267,00 g

Temperature i radni uvjeti

Raspon okolišne temperature	-20…+50 °C
Maksimalna temperatura u Tc ispitnoj točki	70 °C

Vijek trajanja

Vijek trajanja L70/B50 na 25 °C	75000 h
Broj ciklusa paljenja/gašenja	200000
Održavanje lumena na kraju vijeka trajanja	0.70
Nazivni faktor preživljavanja žarulje na 6.000	≥ 0.90

Dodatni podaci o proizvodu

Kućište (standardna oznaka)	G13
Sadržaj žive	0.0 mg
Bez žive	Da

Mogućnosti

Regulabilno

Certifikati i standardi

Razred energetske učinkovitosti	C ¹⁾
Potrošnja energije	24.00 kWh/1000h
Stupanj zaštite	IP20
Standardi	CE; VDE; EAC
Skupina fotobiološke sigurnosti prema EN62778	RG0

¹⁾ Razred energetske učinkovitosti (REU) u rasponu od A (najviša učinkovitost) do G (najniža učinkovitost)

Kategorizacije po državama

Referenca narudžbe

LEDTUBE T8 EM P

LOGISTIČKI PODACI

Raspon temperature pri skladištenju

-20…+80 °C

Podaci o propisima o energetskom označavanju prema EU 2019/2015

Upotrijebljena rasvjetna tehnologija	LED
Neusmjereni ili usmjereni	NDLS
S mrežnim napajanjem ili bez mrežnog napajanja	MLS
Podnožak izvora svjetla (ili drugo električno sučelje)	G13
Povezani izvor svjetlosti (CLS)	Ne
Izvor svjetlosti s promjenom boje	Ne
Ovojnica	Ne
Izvor svjetlosti visoke luminancije	Ne
Zaštita od bliještanja	Ne
Korelirana temperature boje	SINGLE_VALUE
Snaga u stanju pripravnosti	0 W
Izjava o ekvivalentnoj snazi	Ne
Duljina	1513,00 mm
Visina	26.70 mm
Širina	26.70 mm
Koordinata kromatičnosti x	0.382
Koordinata kromatičnosti y	0.380
Indeks uzvrata boje R9	0.00
Kut snopa svjetla	SPHERE_360
Faktor preživljavanja	0.90
Faktor faznog pomaka	0.90
LED izvor svjetla zamjenjuje fluorescentni izvor svjetlosti	Ne
EPREL ID	563390
Broj modela	AC34913

SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ

Količina plemenitih metala	Sadrži najmanje 10 mg
Količina rijetkih zemnih elemenata	Sadrži najmanje 1 mg
Minimalna količina recikliranog materijala u pakiranju	80 % ¹⁾
Minimalni postotak recikliranog sadržaja u proizvodu	0 % ¹⁾
Mogućnost recikliranja proizvoda	Proizvod koji se uglavnom može reciklirati ¹⁾
Mogućnost recikliranja pakiranja	Uglavnom ambalaža koja se može reciklirati ¹⁾
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu	Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu	Da
Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku	Lead (7439-92-1)

¹⁾ Prema Uredbi AGEC-a 2022-748 (Francusko zakonodavstvo protiv otpada za kružno gospodarstvo)

Šifra proizvoda	Jedinica pakiranja (komadi/jedinica)	Dimenzije (duljina x širina x visina)	Bruto težina	Obujam
4058075612112	Cijev 1	1,605 mm x 29 mm x 29 mm	301.00 g	1.35 dm³
4099854009334	Pakiranje za dostavu 10	1,635 mm x 180 mm x 95 mm	3657.00 g	27.96 dm³
4058075612129	Pakiranje za dostavu 10	1,652 mm x 210 mm x 115 mm	3800.00 g	39.90 dm³

Pravne informacije
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Izjave o sukladnosti

PDF (305.64 KB)

Slika proizvoda: bijela pozadina, dijagonala s OSRAM logom
LED SubstiTUBE ST8P - 1.2m - 18W - 840 - EM

JPG (915.08 KB)

Slika proizvoda: bijela pozadina, dijagonala
LED TUBE T8 EM

JPG (769.9 KB)

Slika proizvoda: bijela pozadina, dijagonala, alternativna slika
LED SubstiTUBE ST8P - 1.2m - 18W - 840 - EM

JPG (683.01 KB)

Slika proizvoda: bijela pozadina, horizontalno, OSRAM logo
LED SubstiTUBE ST8P - 1.2m - 18W - 840 - EM horizontal

JPG (135.08 KB)

Slika proizvoda: bijela pozadina, uspravno, OSRAM logo
LED SubstiTUBE ST8P - 1.2m - 18W - 840 - EM

JPG (656.82 KB)

Slika proizvoda: bijela pozadina, uspravno
LED TUBE T8 EM

JPG (650.51 KB)

Crtež linije proizvoda, sa slovima
338276_SubstiTUBE Basic ST8-HB

SVG (8.95 KB)

Crtež linije proizvoda, s brojevima
LEDTUBE T8 EM PRO UO 1500 23.4W

SVG (85.77 KB)

Linija crteža proizvoda, prednja strana, bez dimenzija
338275_SubstiTUBE Basic ST8-HB

SVG (3.88 KB)

Crtež linije proizvoda - tehnički
638401_Technical drawing TC point LED TUBE T8 EM

SVG (22 KB)

Informacije o katalogu 6
LIFETIME CURVE TC_LEDTUBE T8 EM PRO UO 1500

SVG (47.08 KB)

Energetska oznaka
EL-4058075612112-AC349 13

PDF (21.43 KB)

Guarantee Label
GL-4058075612112

PDF (330.1 KB)

IES datoteka (IES)
LEDTUBE T8 EM PRO UO 1500 23.4W 840

IES (10.48 KB)

LDT datoteka (Eulumdat)
LEDTUBE T8 EM PRO UO 1500 23.4W 840

LDT (12.48 KB)

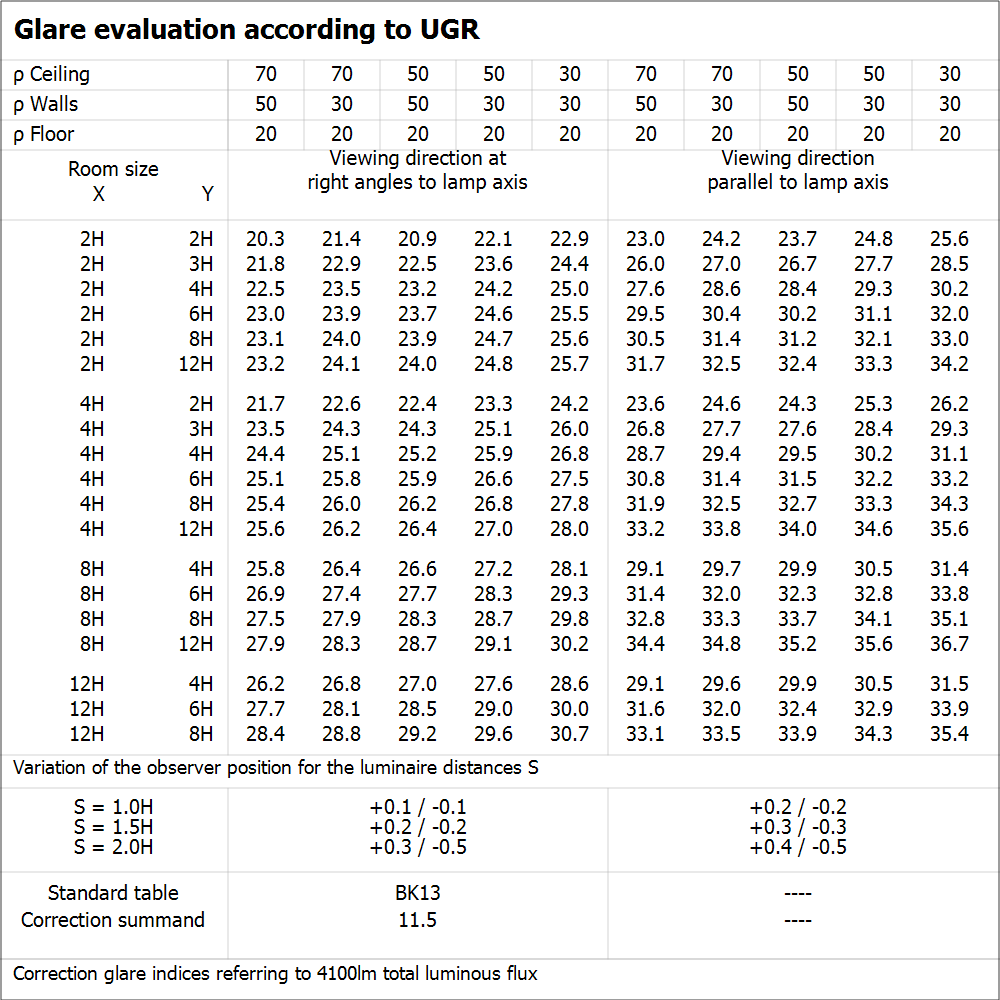

UGR datoteka (UGR tablica)
LEDTUBE T8 EM PRO UO 1500 23.4W 840

PNG (64.78 KB)

Krivulja raspodjele svjetlosti tipa polarna
LEDTUBE T8 EM PRO UO 1500 23.4W 840

SVG (19.63 KB)
