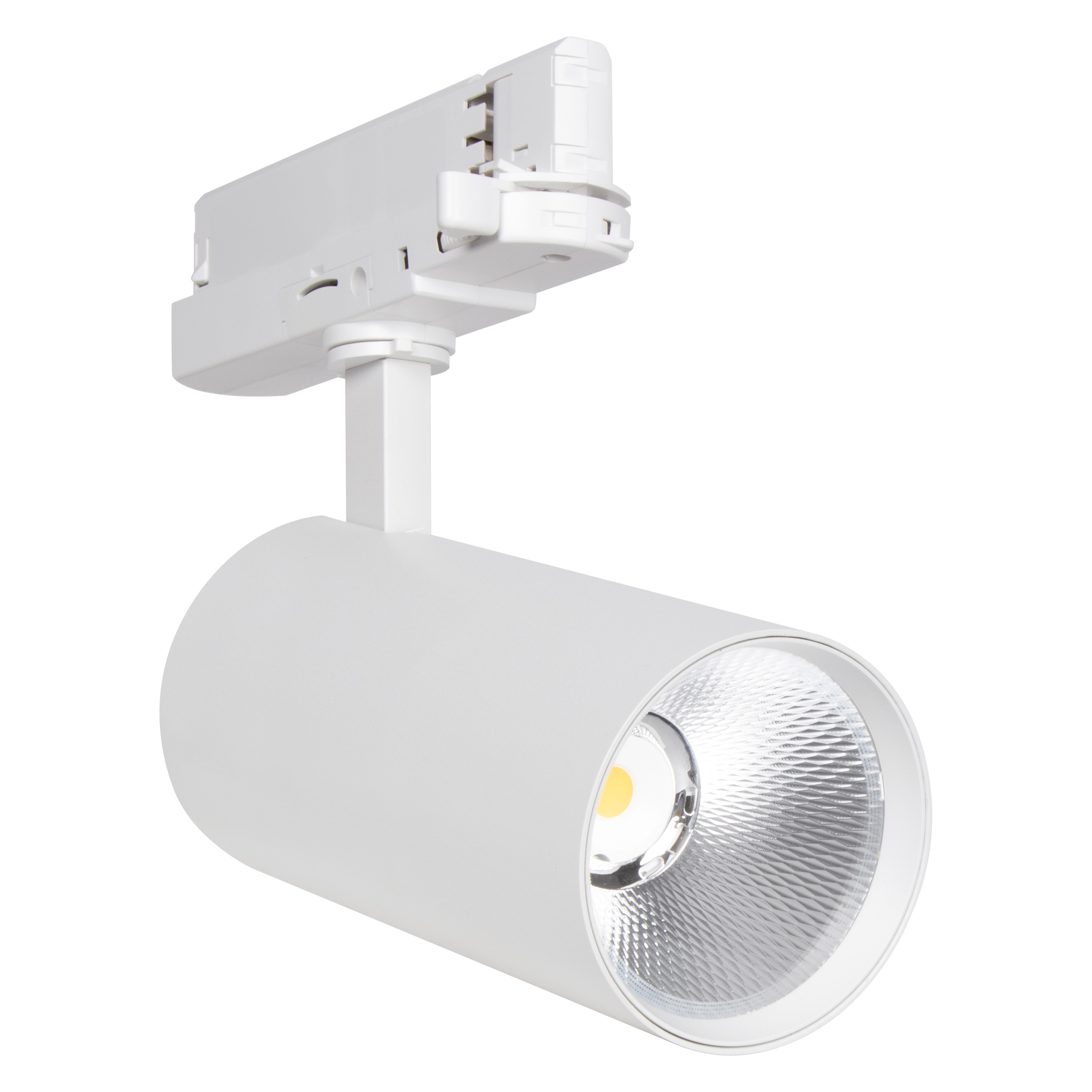

TRACKLIGHT SPOT XR
TR SP XR V 20W 930 24DEG WT
GTIN: 4099854616273
Sklopiva kutija / 1
Prikaži sve pakete
Jamstveni uvjeti
INFORMACIJE O PROIZVODU
Prednosti proizvoda
- Lako zamjenjiv odsijač zahvaljujući praktičnom zakretnom konektoru i gumenoj vakum hvataljci
- Svjetiljke minimalističkog dizajna ne odvlače pažnju s osvijetljenih objekata
- Svjetlo bez treperenja zahvaljujući posebnoj elektroničkoj predspojnoj napravi
- Dobro ograničenje bliještanja (UGR ≤ 19)
Područja primjene
- Direktna zamjena za svjetiljke s metal-halogenim žaruljama
- Naglašavajuća rasvjeta
- Galerije, muzeji
- Trgovine, garderobe, izlozi
- Hoteli, restorani
Karakteristike proizvoda
- Kompaktan šinski reflektor s predspojnom napravom ugrađenom u strujni adapter
- Kut rotacije: 350°, kut nagiba: 90°
- Dostupno s temperaturom boje 3000 K ili 4000 K
- Faktor uzvrata boje CRI 90
- Početna homogenost boja: ≤ 3 SDCM
- Ugrađen odsijač sa svjetlosnim snopom od 24°
- Istrajno kućište od lijevanog aluminija
- Dostupno u mat bijeloj (poput RAL9003), mat crnoj (poput RAL9005)
- Svjetlosna učinkovitost: do 120 lm/W
Oprema / Pribor
- Dostupni dodatni odsijači svjetlosnog snopa od 15°, 36° ili 50°
Sigurnosni savjet
- Sve električne priključke mora izvršiti kvalificirana osoba.
- Oprez, opasnost od strujnog udara.
Reference / Poveznice
- Za Jamstvo pogledajte www.ledvance.hr/jamstvo
Električni podaci
| Nazivna snaga | 20,00 W |
| Nazivni napon | 220…240 V |
| Mrežna frekvencija | 50…60 Hz |
| Nazivna struja | 91 mA |
| Uklopna struja | 0,72 A |
| Vrijeme uklopne struje Th50 | 54 µs |
| Maks. broj svjetiljki po minijaturnom osiguraču B16 | 140 |
| Maks. br. svj. na osiguraču C10 A | 87 |
| Maks. broj svjetiljki po minijaturnom osiguraču C16 | 140 |
| Faktor snage λ | > 0,90 |
| Ukupno harmonijsko izobličenje | < 15 % |
| Stupanj zaštite | II |
| Sposobnost prenapona (L- N) | 1000 V |
| Način rada | Integrirani LED driver |
Fotometrijski podaci
| Svjetlosni tok | 2400 lm |
| Svjetlosna učinkovitost | 120 lm/W |
| Temperatura boje | 3000 K |
| Boja svjetla (oznaka) | Toplo bijela |
| Faktor uzvrata boje Ra | > 90 |
| Standardna devijacija usklađenosti boja | ≤3 sdcm |
| Svjetlosni intenzitet | 2600 cd |
| Nisko treperenje | Da |
| Mjera za treperenje (Pst LM) | < 1 |
| Mjera za stroboskopski efekt (SVM) | < 0.4 |
| Skupina fotobiološke sigurnosti prema EN62778 | RG1 |
| Distribucija svjetla | 24 ° |
| UGR | < 19 |
Dimenzije i težina
| Promjer | 68,00 mm |
| Duljina | 150,00 mm |
| Visina | 215,00 mm |
| Težina proizvoda | 480,00 g |
Materijali i boje
| Boja proizvoda | Bijelo |
| Boja kućišta | Bijelo |
| RAL broj | RAL 9003 |
| Materijal tijela | Aluminij |
| Test s užarenom žicom prema IEC 60695-2-12 | 650 °C |
| Sadržaj žive | 0.0 mg |
Primjena i montaža
| Raspon okolišne temperature | -20…+40 °C |
| Raspon temperature pri skladištenju | -20…+80 °C |
| Vrsta priključka | Adapter, 3-fazni |
| Stupanj zaštite | IP20/IP20 |
| Stupanj zaštite IK (otpornost na udarce) | IK02 |
| Regulabilno | Ne |
| Vrsta montaže | Površina |
| Mjesto montaže | Montažna šina |
| Aplikacijsko okruženje | U zatvorenom |
| Mehanički podesivo | Da |
| S izvorom svjetla | Da |
| Zamjenjiv izvor svjetla | Ne |
Vijek trajanja
| Vijek trajanja L70/B50 na 25 °C | 50000 h 1) |
| Vijek trajanja L80/B10 na 25 °C | 35000 h 1) |
| Vijek trajanja L90/B10 na 25 °C | 25000 h |
| Broj ciklusa paljenja/gašenja | 25000 |
1) t[h]: L70 / B50 pri 25 °C (Ta), t[h]: L80 / B10 pri 25 °C (Ta), t[h]: L90 / B10 pri 25 °C (Ta)
Upravljački uređaj
| Izlazna struja | 500 mA |
| ECG - Izlazna struja | < 3 % |
Protupanična rasvjeta
| Vrsta testa sigurnosnog pogona | Ništa |
Certifikati i standardi
| Standardi | CE; ENEC; UKCA; EAC |
| Svjetiljka s ograničenom površinskom temperaturom, „D znak“ | Ne |
| Otporno na udarce loptom | Ne |
| EPD | LEDV-00065-V01.01-EN |
| LED modul zamjenjiv | Nije zamjenjiva |
SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ
| Minimalna količina recikliranog materijala u pakiranju | 80 % 1) |
| Minimalni postotak recikliranog sadržaja u proizvodu | 0 % 1) |
| Mogućnost recikliranja proizvoda | Proizvod koji se uglavnom može reciklirati 1) |
| Mogućnost recikliranja pakiranja | Uglavnom ambalaža koja se može reciklirati 1) |
| Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu | Ne |
| Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu | Ne |
1) Prema Uredbi AGEC-a 2022-748 (Francusko zakonodavstvo protiv otpada za kružno gospodarstvo)
| Šifra proizvoda | Jedinica pakiranja (komadi/jedinica) | Dimenzije (duljina x širina x visina) | Bruto težina | Obujam |
|---|---|---|---|---|
| 4099854616273 | Sklopiva kutija 1 |
191 mm x 242 mm x 100 mm | 626.00 g | 4.62 dm³ |
| 4099854616280 | Pakiranje za dostavu 4 |
400 mm x 262 mm x 230 mm | 3000.00 g | 24.10 dm³ |
| Slika proizvoda | Naziv proizvoda | EAN |
|---|---|---|
|
TR SP REFLECTOR V 20W 15DEG | 4099854616785 |
|
|
TR SP REFLECTOR V 20W 50DEG | 4099854616822 |
|
|
TR SP REFLECTOR V 20W 36DEG | 4099854616808 |
