PANEL COMPACT 1200 DALI MULTI SELECT
PL COMP 1200 DA V 30W 83040
GTIN: 4099854735882
Sklopiva kutija / 1
Prikaži sve pakete
Jamstveni uvjeti
INFORMACIJE O PROIZVODU
Prednosti proizvoda
- Svjetiljka prikladna za VIVARES i druge DALI-2 sustave upravljanja rasvjetom

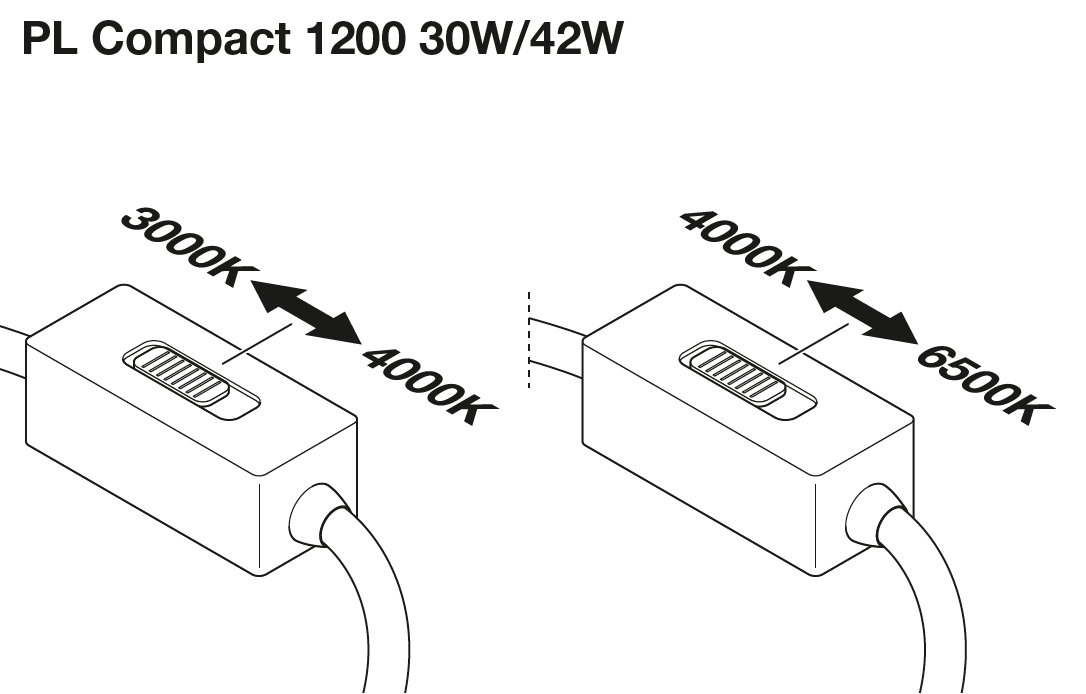

- Vrlo svestrano zahvaljujući odabiru boje svjetla (Multi Select)
- Ušteda energije zahvaljujući učinkovitosti sustava do 140 lm/W
- Visok svjetlosni tok s do 4200 lm
- Visoka homogenost boja uz SDCM 3
- Dostupne su verzije s ograničenim bliještanjem (U19) za uredske primjene i verzije s CRI 90
- Moguće prolazno ožičenje
- Prikladno za središnje baterijske sigurnosne instalacije prema EN 60598-2-22
Područja primjene
- Prikladno za ugradbene stropne sustave veličine rastera od 1200 x 300 mm
- Izravna zamjena za ugradbene svjetiljke s fluo cijevima
- Uredi, konferencijske sobe
- Prostori recepcije, predvorja, hodnici, dizala
Karakteristike proizvoda
- IoT-ready svjetiljka s tehnologijom DALI-2
- Okvir od ekstrudiranog aluminija, metalno kućište
- Polistirenski difuzor
- Vijek trajanja (L80/B10): do 75.000 h (pri 25 °C)
- 5-polni priključni terminal, presjek kabla do 5 x 2,5 mm²
- Stupanj zaštite: IP50 (panel svjetiljka), IP20 (driver)
Oprema / Pribor
- Dostupan pribor za nekoliko opcija montaže
- Uključena sigurnosna sajla za svjetiljku
- Instalirani sigurnosni nosači
- Uključena vanjska predspojna naprava
- Za uporabu u kombinaciji sa zasebnom Protupaničnom priključnom kutijom
- Zasebno dostupan zamjenski driver
Sigurnosni savjet
- Sve električne priključke mora izvršiti kvalificirana osoba.
- Nije moguće zamijeniti vanjski savitljivi kabel ili kabel za napajanje ove svjetiljke; ako je kabel oštećen, svjetiljku treba uništiti.
- Oprez, opasnost od strujnog udara.
- Svjetiljke nisu prikladne za oblaganje termoizolacijskim materijalom.
Reference / Poveznice
- Za Jamstvo pogledajte www.ledvance.hr/jamstvo
Električni podaci
| Nazivna snaga | 30,00 W |
| Nazivni napon | 220…240 V |
| Mrežna frekvencija | 0/50/60 Hz |
| Nazivna struja | 135,000 mA |
| Uklopna struja | 23 A |
| Vrijeme uklopne struje Th50 | 34 µs |
| Maks. broj svjetiljki po minijaturnom osiguraču B16 | 47 |
| Maks. br. svj. na osiguraču C10 A | 29 |
| Maks. broj svjetiljki po minijaturnom osiguraču C16 | 47 |
| Faktor snage λ | 0,90 |
| Ukupno harmonijsko izobličenje | < 5 % |
| Stupanj zaštite | II |
| Sposobnost prenapona (L- N) | 1000 V |
| Način rada | Vanjski LED driver |
Fotometrijski podaci
| Svjetlosni tok | 4200 lm |
| Svjetlosna učinkovitost | 140 lm/W |
| Temperatura boje | 3000 K / 4000 K |
| Boja svjetla (oznaka) | Toplo bijela; Hladno bijela |
| Faktor uzvrata boje Ra | > 80 |
| Standardna devijacija usklađenosti boja | < 3 sdcm |
| Nisko treperenje | Da |
| Mjera za treperenje (Pst LM) | <1 |
| Mjera za stroboskopski efekt (SVM) | < 0.4 |
| Skupina fotobiološke sigurnosti prema EN62778 | RG0 |
| Skupina fotobiološke sigurnosti prema EN62471 | RG0 |
| Distribucija svjetla | 110 ° |
Dimenzije i težina
| Duljina | 1195,00 mm |
| Visina | 34,00 mm |
| Širina | 295,00 mm |
| Težina proizvoda | 1690,00 g |
Materijali i boje
| Boja proizvoda | Bijelo |
| Boja kućišta | Bijelo |
| RAL broj | RAL 9003 |
| Materijal tijela | Aluminij |
| Materijal difuzora | Polistiren (PS) |
| Površinski materijal koji emitira svjetlost | Polistiren |
| Test s užarenom žicom prema IEC 60695-2-12 | 650 °C |
| Sadržaj žive | 0.0 mg |
Primjena i montaža
| Raspon okolišne temperature | -10…+45 °C |
| Raspon temperature pri skladištenju | -20…+70 °C |
| Vrsta priključka | Konektor bez vijaka |
| Stupanj zaštite | IP50/IP20 |
| Stupanj zaštite IK (otpornost na udarce) | IK02 |
| Regulabilno | Da |
| Vrsta regulacije | DALI-2 |
| Raspon regulacije | 1…100 % |
| IoT-ready | Podrška za DALI tip podataka DIO 251, 252, 253 1) |
| Vrsta montaže | Ugradbena/Ovjesna/Površinska |
| Mjesto montaže | Strop |
| Aplikacijsko okruženje | U zatvorenom |
| Montažna duljina | 1175 mm |
| Širina montaže | 575 mm |
| Dubina montaže | 50 mm |
| Mehanički podesivo | Ne |
| S izvorom svjetla | Da |
| Zamjenjiv izvor svjetla | Ne |
1) Internet stvari. Podržava prijenos podataka putem pristupnika na platforme za nadzor u oblaku, kao što je LEDVANCE VIVARES Cloud
Vijek trajanja
| Vijek trajanja L70/B50 na 25 °C | 100000 h 1) |
| Vijek trajanja L80/B10 na 25 °C | 75000 h 1) |
| Vijek trajanja L90/B10 na 25 °C | 35000 h |
| Broj ciklusa paljenja/gašenja | 100000 |
1) t[h]: L70 / B50 pri 25 °C (Ta), t[h]: L80 / B10 pri 25 °C (Ta), t[h]: L90 / B10 pri 25 °C (Ta)
Upravljački uređaj
| Izlazna struja | 800 mA |
| ECG - Izlazna struja | 0,05 % |
| ECG - Duljina | 105.00 mm |
| ECG - Širina | 45.00 mm |
| ECG - Visina | 25.00 mm |
| Preporučena predspojna naprava | DR DALI-P-42/220-240/1A0 |
Protupanična rasvjeta
| Vrsta protupanične rasvjete (EL) | Uključen EL certificirani pogon (0Hz / DC rad) za centralni rad na baterije; Opcionalna EL jedinica (baterija i kontroler) za decentralizirani rad dostupna je zasebno |
| Snaga u sigurnosnom načinu rada | 4,5 W |
| Svjetlosni tok u sigurnosnom načinu rada | 560 lm |
Certifikati i standardi
| Standardi | CE; CB; ENEC; UKCA; EAC; EL; EPD |
| Svjetiljka s ograničenom površinskom temperaturom, „D znak“ | Ne |
| Otporno na udarce loptom | Ne |
| EPD | LEDV-00075-V01.01-EN |
| LED modul zamjenjiv | Nije zamjenjiva |
Dodatni podaci o proizvodu
| Dodana funkcija | MULTI COLOR; VIVARES |
SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ
| Minimalna količina recikliranog materijala u pakiranju | 80 % 1) |
| Minimalni postotak recikliranog sadržaja u proizvodu | 0 % 1) |
| Mogućnost recikliranja proizvoda | Proizvod koji se uglavnom može reciklirati 1) |
| Mogućnost recikliranja pakiranja | Uglavnom ambalaža koja se može reciklirati 1) |
| Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu | Ne |
| Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu | Ne |
| Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku | Additional info can be provided per individual request |
1) Prema Uredbi AGEC-a 2022-748 (Francusko zakonodavstvo protiv otpada za kružno gospodarstvo)
| Šifra proizvoda | Jedinica pakiranja (komadi/jedinica) | Dimenzije (duljina x širina x visina) | Bruto težina | Obujam |
|---|---|---|---|---|
| 4099854735882 | Sklopiva kutija 1 |
40 mm x 302 mm x 1,314 mm | 2070.00 g | 15.87 dm³ |
| 4099854735899 | Pakiranje za dostavu 4 |
1,330 mm x 180 mm x 330 mm | 9440.00 g | 79.00 dm³ |
| Slika proizvoda | Ime proizvoda | Proizvodna marka | Tip komponente proizvoda | GTIN |
|---|---|---|---|---|
|
DR DALI-P -42/220-240/1A0 | LEDVANCE | driver | 4058075845381 |
|
EL KIT COMP 55V 4W LI MT AT 3H WT | LEDVANCE | el_battery | 4058075860711 |
Upute za korisnika / sigurnosne upute
G11256087 PL COMP
G11256087 PL COMP
Pravne informacije
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Pravne informacije
LSI PANEL COMPACT GEN2 1200
LSI PANEL COMPACT GEN2 1200
Pravne informacije
PL COMP
PL COMP
Pravne informacije
Legal Insert
Legal Insert
Pravne informacije
Safety Insert G11207793
Safety Insert G11207793
Izjave o sukladnosti
PANEL COMPACT
PANEL COMPACT
EPD
EPD_EN_PANEL COMPACT GEN 2
EPD_EN_PANEL COMPACT GEN 2
EPD
EPD_FR_PANEL COMPACT GEN 2
EPD_FR_PANEL COMPACT GEN 2
Slika proizvoda: bijela pozadina, dijagonala
PL COMP1200 V
PL COMP1200 V
Slika proizvoda: bijela pozadina, dijagonala, alternativna slika
PL FLEX CONNECTOR
PL FLEX CONNECTOR
Slika proizvoda: bijela pozadina, uspravno
PL COMP1200 V
PL COMP1200 V
Crtež linije proizvoda, sa slovima
PL COMP1200 V
PL COMP1200 V
Crtež linije proizvoda, s brojevima
PL COMP1200 V
PL COMP1200 V
Linija crteža proizvoda, prednja strana, bez dimenzija
PL COMP1200 V
PL COMP1200 V
Informacije o katalogu 2
PL COMP 1200 DALI
PL COMP 1200 DALI
Informacije o katalogu 3
PL COMP 1200 DALI
PL COMP 1200 DALI
Informacije o katalogu 4
PL COMP 1200 DALI
PL COMP 1200 DALI
Informacije o katalogu 6
PL COMP 1200 DALI
PL COMP 1200 DALI
Guarantee Label
GL-4099854735882
GL-4099854735882
IES datoteka (IES)
PL COMP 1200 DA V 30W 830 4200lm
PL COMP 1200 DA V 30W 830 4200lm
IES datoteka (IES)
PL COMP 1200 DA V 30W 840 4200lm
PL COMP 1200 DA V 30W 840 4200lm
LDT datoteka (Eulumdat)
PL COMP 1200 DA V 30W 830 4200lm
PL COMP 1200 DA V 30W 830 4200lm
LDT datoteka (Eulumdat)
PL COMP 1200 DA V 30W 840 4200lm
PL COMP 1200 DA V 30W 840 4200lm
ULD datoteka (DIALux)
PL COMP 1200 DA V 30W 83040
PL COMP 1200 DA V 30W 83040
ROLF datoteka (RELUX)
PL COMP 1200 DA V 30W 83040
PL COMP 1200 DA V 30W 83040
UGR datoteka (UGR tablica)
PL COMP 1200 DA V 30W 830 4200lm
PL COMP 1200 DA V 30W 830 4200lm
UGR datoteka (UGR tablica)
PL COMP 1200 DA V 30W 840 4200lm
PL COMP 1200 DA V 30W 840 4200lm
Krivulja raspodjele svjetlosti tipa stožac
PL COMP 1200 DA V 30W 830 4200lm
PL COMP 1200 DA V 30W 830 4200lm
Krivulja raspodjele svjetlosti tipa stožac
PL COMP 1200 DA V 30W 840 4200lm
PL COMP 1200 DA V 30W 840 4200lm
Krivulja raspodjele svjetlosti tipa polarna
PL COMP 1200 DA V 30W 830 4200lm
PL COMP 1200 DA V 30W 830 4200lm
Krivulja raspodjele svjetlosti tipa polarna
PL COMP 1200 DA V 30W 840 4200lm
PL COMP 1200 DA V 30W 840 4200lm
BIM Revit 3D
Panel Compact G2
Panel Compact G2
CAD STEP 3D
PL COMP G2 1200
PL COMP G2 1200
Slike primjene Getty

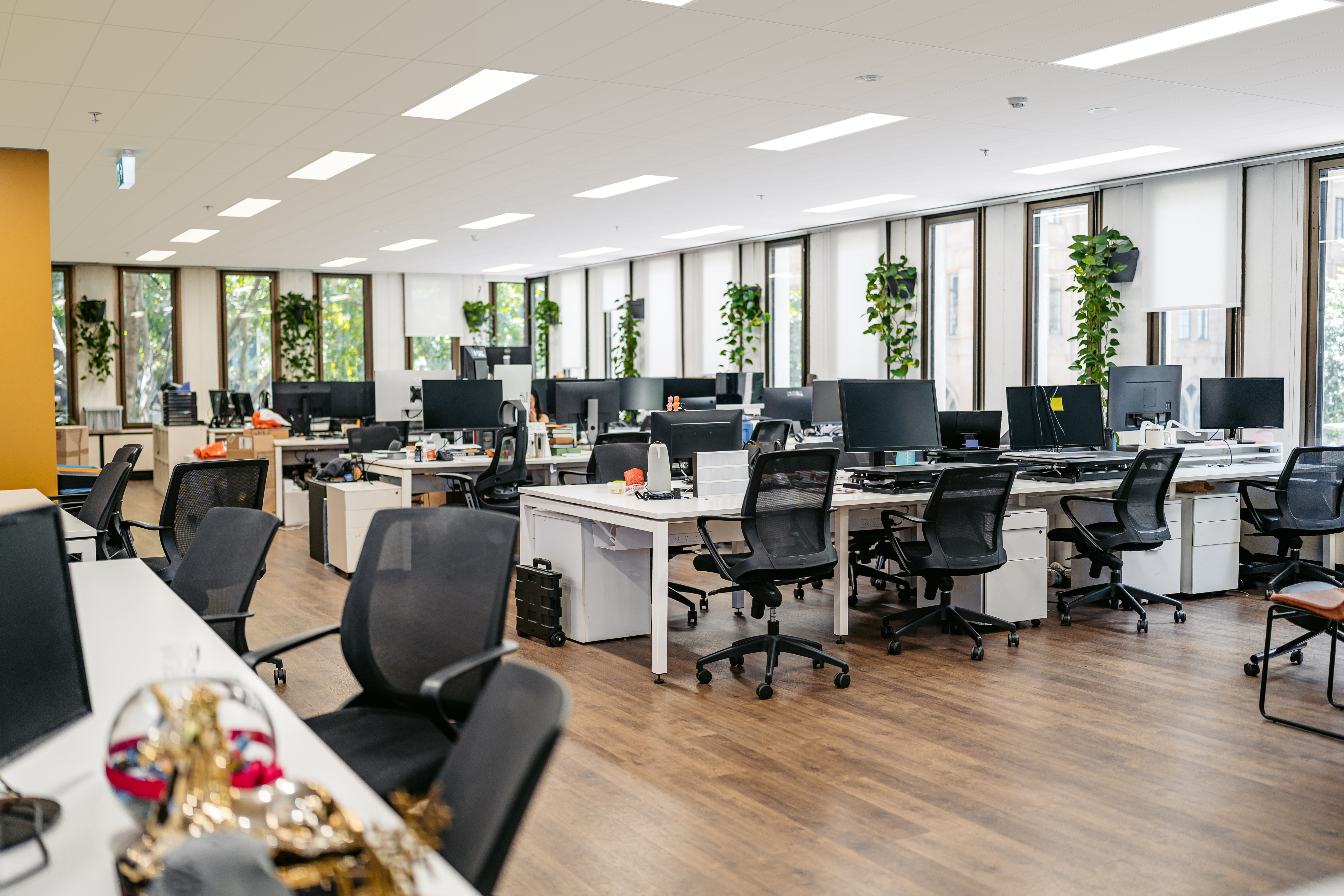

Panel Compact 1200 open plan office
