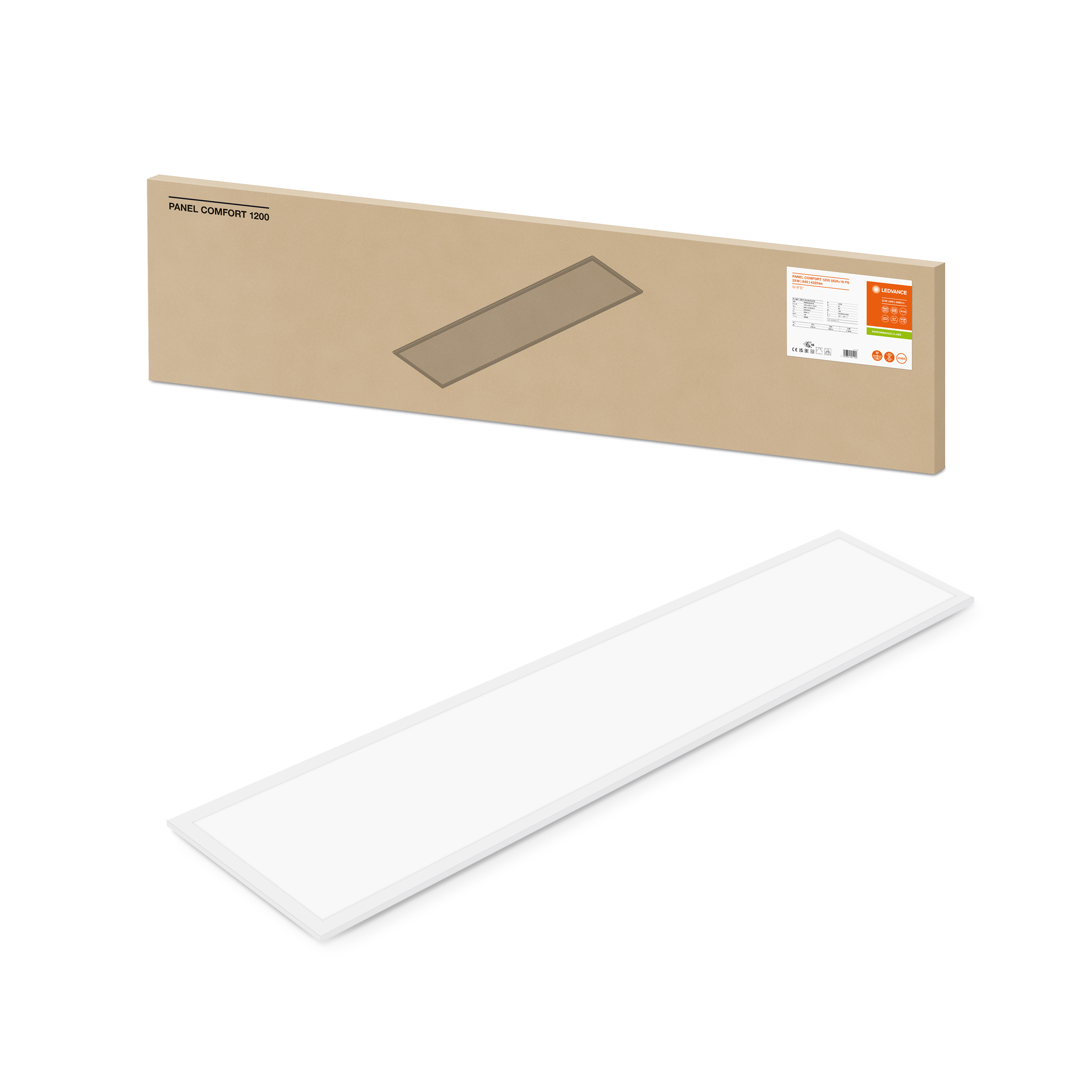

PL CMFT 1200 P 33W 840 U19 PS

PANEL COMFORT 1200 UGR<19 PS

GTIN: 4099854004100 Sklopiva kutija / 1 Prikaži sve pakete

Preuzmite tehnički list

Kontaktirajte prodaju

Jamstveni uvjeti

Alati

Alat za brzi izračun rasvijetljenosti
Brzo planiranje projekata rasvjete

INFORMACIJE O PROIZVODU

Prednosti proizvoda

Vrlo svestrano zahvaljujući mogućnosti odabira razine svjetlosnog toka (Multi Lumen) na driveru
Priključivanje bez alata zahvaljujući potisnoj stezaljci
Moguće je prolazno ožičenje s uključenom priključnom kutijom
Ušteda energije zahvaljujući visokoj učinkovitosti sustava: do 130 lm/W
Dobro ograničenje bliještanja (UGR < 19)
Visoka homogenost boja uz SDCM 3
Proširene usluge poput praćenja energije i daljinskog održavanja moguće su s DALI varijantama
Vanjski driver za proširenu fleksibilnost i laku instalaciju
Svjetlo bez treperenja zahvaljujući posebnoj elektroničkoj predspojnoj napravi
Protupanična rasvjeta moguća je uz LEDVANCE Protupaničnu priključnu kutiju
5-godišnje jamstvo

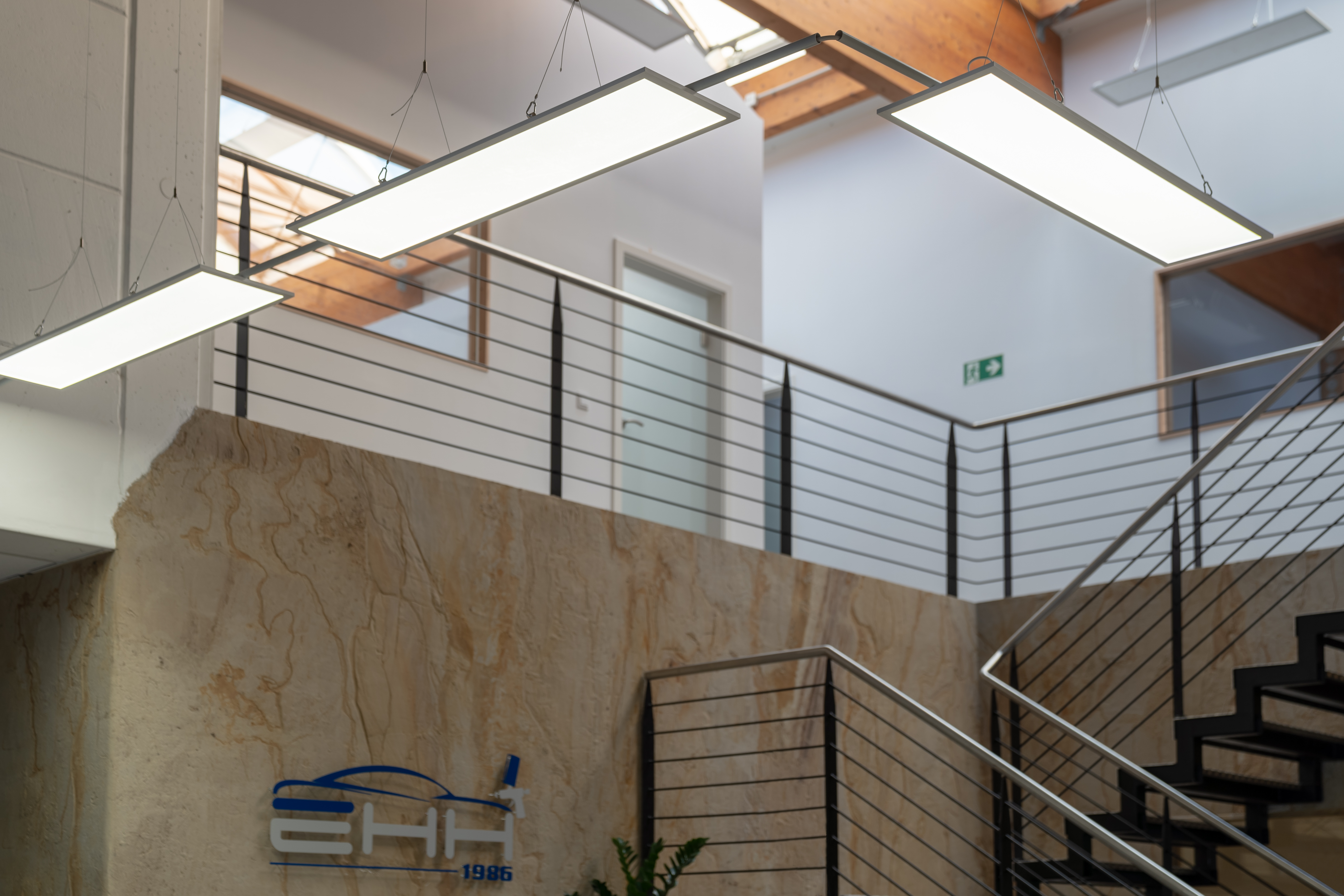

Područja primjene

Izravna zamjena za ugradbene svjetiljke s fluo cijevima
Uredi, konferencijske sobe
Prostori recepcije, predvorja, hodnici, dizala
Prikladno za ugradbene stropne sustave veličine rastera od 1200 x 300 mm

Karakteristike proizvoda

Okvir od ekstrudiranog aluminija
Polistirenski difuzor
5-polni priključni terminal, presjek kabla do 5 x 2,5 mm²
Dostupne su varijante svjetiljki s driverima on-off ili IoT-ready
Vijek trajanja (L80/B10): 70.000 h (pri 25°C)

Oprema / Pribor

Dostupan pribor za nekoliko opcija montaže
Uključuje priključnu kutiju s 5-polnim terminalom
Uključena sigurnosna sajla za svjetiljku
Instalirani sigurnosni nosači
Uključena vanjska predspojna naprava

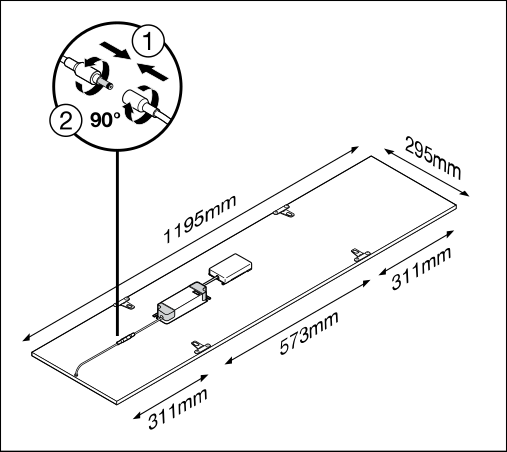

Dostupan odvojeni produžni kabel „twist & lock“ za istosmjernu struju
Za uporabu u kombinaciji sa zasebnom Protupaničnom priključnom kutijom

Sigurnosni savjet

Sve električne priključke mora izvršiti kvalificirana osoba.
Oprez, opasnost od strujnog udara.
Svjetiljke nisu prikladne za oblaganje termoizolacijskim materijalom.

Reference / Poveznice

Za Jamstvo pogledajte www.ledvance.hr/jamstvo

Električni podaci

Nazivna snaga	33 W / 28 W / 24 W ¹⁾
Nazivni napon	220…240 V
Mrežna frekvencija	50…60 Hz
Nazivna struja	150,000 mA
Uklopna struja	9 A
Vrijeme uklopne struje T_h50	690 µs
Maks. broj svjetiljki po minijaturnom osiguraču B16	14
Maks. br. svj. na osiguraču C10 A	15
Maks. broj svjetiljki po minijaturnom osiguraču C16	24
Faktor snage λ	> 0,90
Ukupno harmonijsko izobličenje	< 20 %
Stupanj zaštite	II
Način rada	Vanjski LED driver

¹⁾ Za moguće opcije pogledajte sliku tablice lumena/snage / CRI80 verzije obitelji Panel Comfort ispunjavaju minimalne tehničke zahtjeve prema njemačkom programu subvencija za energetski učinkovite svjetiljke BEG

Fotometrijski podaci

Svjetlosni tok	4320 lm / 3640 lm / 3120 lm ¹⁾
Svjetlosna učinkovitost	130 lm/W ¹⁾
Temperatura boje	4000 K
Boja svjetla (oznaka)	Hladno bijela
Faktor uzvrata boje Ra	> 80
Standardna devijacija usklađenosti boja	≤3 sdcm
Nisko treperenje	Da
Mjera za treperenje (Pst LM)	<1
Mjera za stroboskopski efekt (SVM)	< 0.4
Skupina fotobiološke sigurnosti prema EN62778	RG0
Distribucija svjetla	90 °

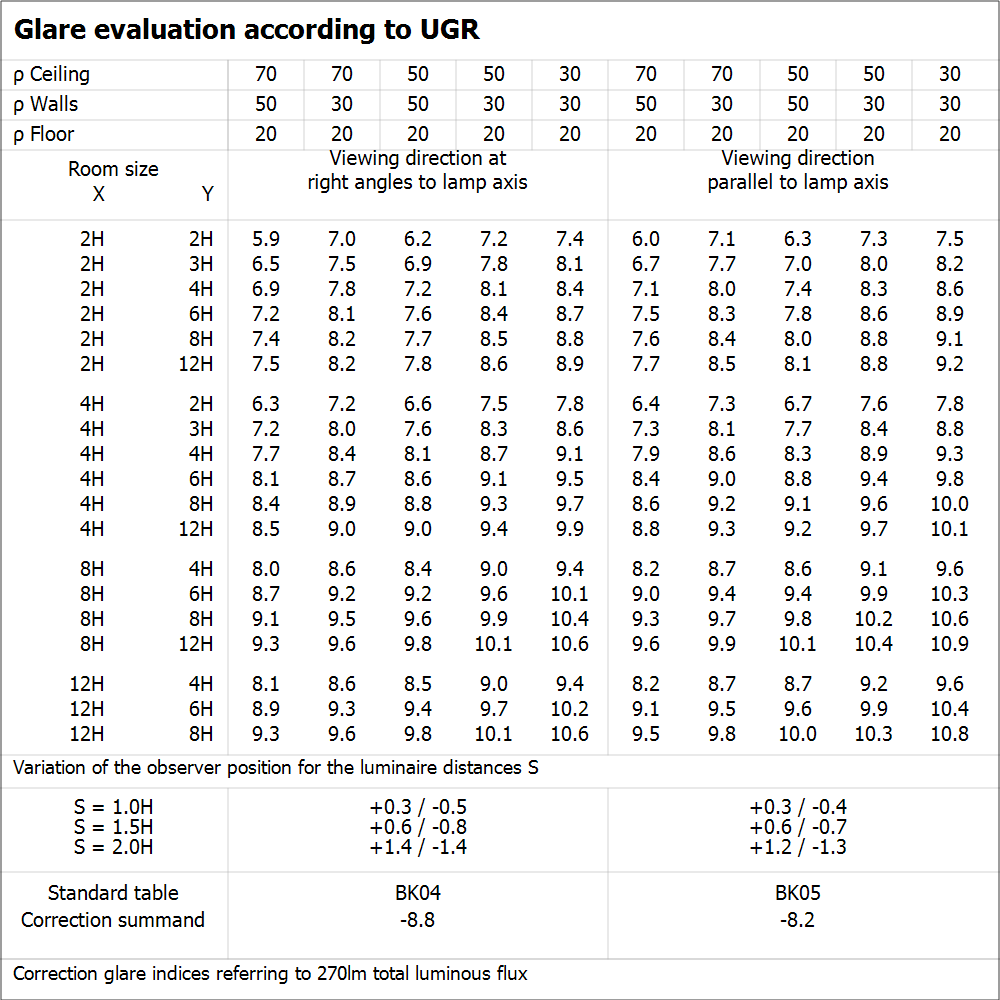

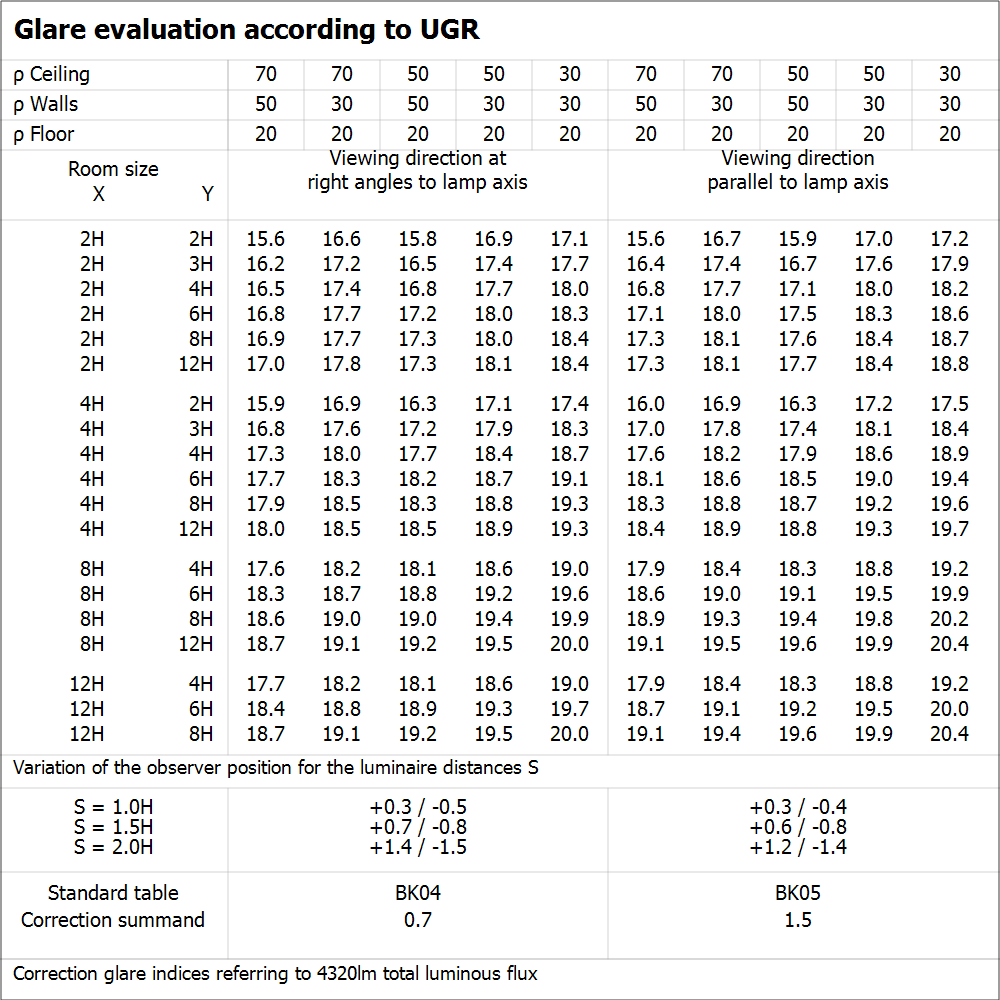

UGR	< 19

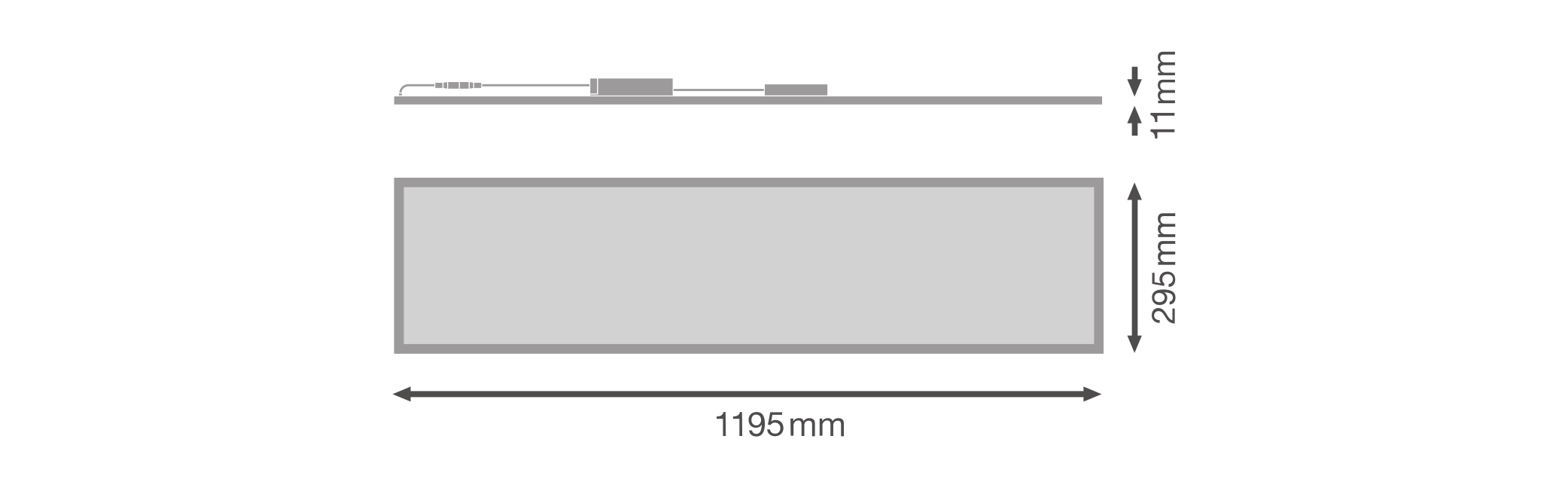

Dimenzije i težina

Duljina	1195,00 mm
Visina	11,00 mm
Širina	295,00 mm
Težina proizvoda	2940,00 g

Materijali i boje

Boja proizvoda	Bijelo
Boja kućišta	Bijelo
RAL broj	RAL 9003
Materijal tijela	Čelik
Materijal difuzora	Polistiren (PS)
Površinski materijal koji emitira svjetlost	Polistiren
Test s užarenom žicom prema IEC 60695-2-12	650 °C
Sadržaj žive	0.0 mg

Primjena i montaža

Raspon okolišne temperature	-10…+50 °C
Raspon temperature pri skladištenju	-20…+80 °C
Vrsta priključka	Terminal bez vijaka, 5-polni (L, N, PE, DA+, DA-)
Stupanj zaštite	IP40/IP20
Stupanj zaštite IK (otpornost na udarce)	IK02
Regulabilno	Ne
Vrsta montaže	Ugradbena/Ovjesna/Površinska
Mjesto montaže	Strop
Aplikacijsko okruženje	U zatvorenom
Montažna duljina	1185 mm
Širina montaže	285 mm
Dubina montaže	50,0 mm
Mehanički podesivo	Ne
S izvorom svjetla	Da
Zamjenjiv izvor svjetla	Ne

Vijek trajanja

Vijek trajanja L70/B50 na 25 °C	100000 h ¹⁾
Vijek trajanja L80/B10 na 25 °C	70000 h ¹⁾
Vijek trajanja L90/B10 na 25 °C	48000 h
Broj ciklusa paljenja/gašenja	50000

¹⁾ t[h]: L70 / B50 pri 25 °C (Ta), t[h]: L80 / B10 pri 25 °C (Ta), t[h]: L90 / B10 pri 25 °C (Ta)

Upravljački uređaj

Izlazna struja	750 mA
ECG - Izlazna struja	< 5 %
ECG - Duljina	143 mm
ECG - Širina	49 mm
ECG - Visina	30 mm
Preporučena predspojna naprava	OSRAM OTI DALI 50/220-240/1A4 NFC; Tridonic LCA 45W 500-1400mA one4all SC PRE

Protupanična rasvjeta

Vrsta protupanične rasvjete (EL)

Opcionalna EL jedinica (baterija i kontroler) za decentralizirani rad dostupna je zasebno

Certifikati i standardi

Standardi	CE; CB; ENEC; UKCA; EAC; EPD
Svjetiljka s ograničenom površinskom temperaturom, „D znak“	Ne
Otporno na udarce loptom	Ne
EPD	LEDV-00012-V01.01-EN

Dodatni podaci o proizvodu

Dodana funkcija

MULTI LUMEN

SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ

Količina plemenitih metala	Sadrži najmanje 10 mg
Količina rijetkih zemnih elemenata	Sadrži najmanje 1 mg
Minimalna količina recikliranog materijala u pakiranju	80 % ¹⁾
Minimalni postotak recikliranog sadržaja u proizvodu	0 % ¹⁾
Mogućnost recikliranja proizvoda	Proizvod koji se uglavnom može reciklirati ¹⁾
Mogućnost recikliranja pakiranja	Uglavnom ambalaža koja se može reciklirati ¹⁾
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu	Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu	Ne

¹⁾ Prema Uredbi AGEC-a 2022-748 (Francusko zakonodavstvo protiv otpada za kružno gospodarstvo)

Šifra proizvoda	Jedinica pakiranja (komadi/jedinica)	Dimenzije (duljina x širina x visina)	Bruto težina	Obujam

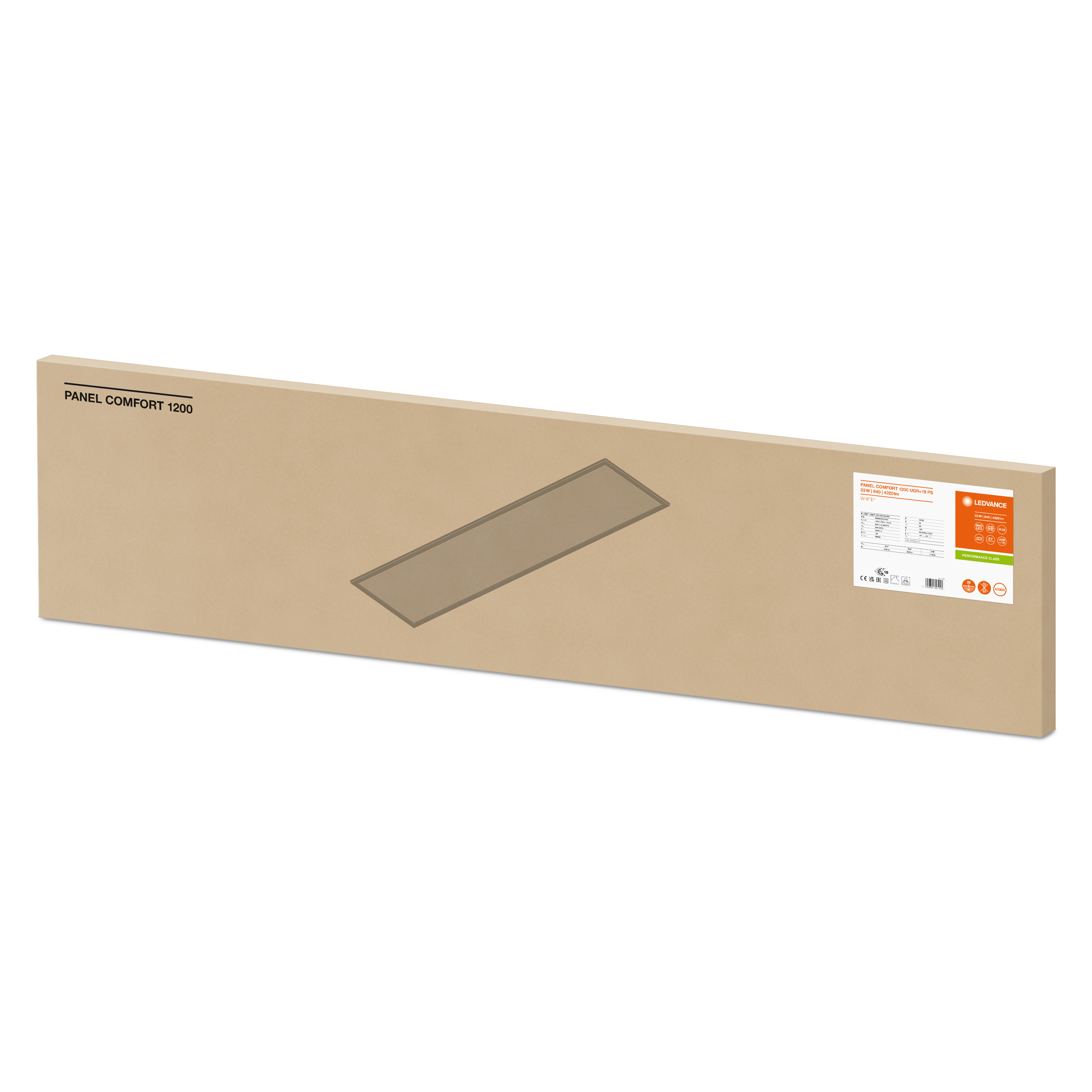

4099854004100	Sklopiva kutija 1	37 mm x 344 mm x 1,347 mm	3392.00 g	17.14 dm³
4099854004117	Pakiranje za dostavu 4	1,377 mm x 167 mm x 379 mm	14540.00 g	87.15 dm³

Slika proizvoda	Naziv proizvoda	EAN
	PANEL 1200 CABLE EXT TWIST LOCK	4099854018510
	PANEL 1200x300 RECESSED MOUNT FRAME	4058075472976
	PANEL 1200 Surface Mount Kit	4058075108820
	PANEL RECESSED MOUNT CLIPS VAL 4x	4058075409859
	PANEL Suspension Kit	4058075402928
	PANEL 1200 X 300 SF MOUNT KIT H70 VAL	4099854018497
