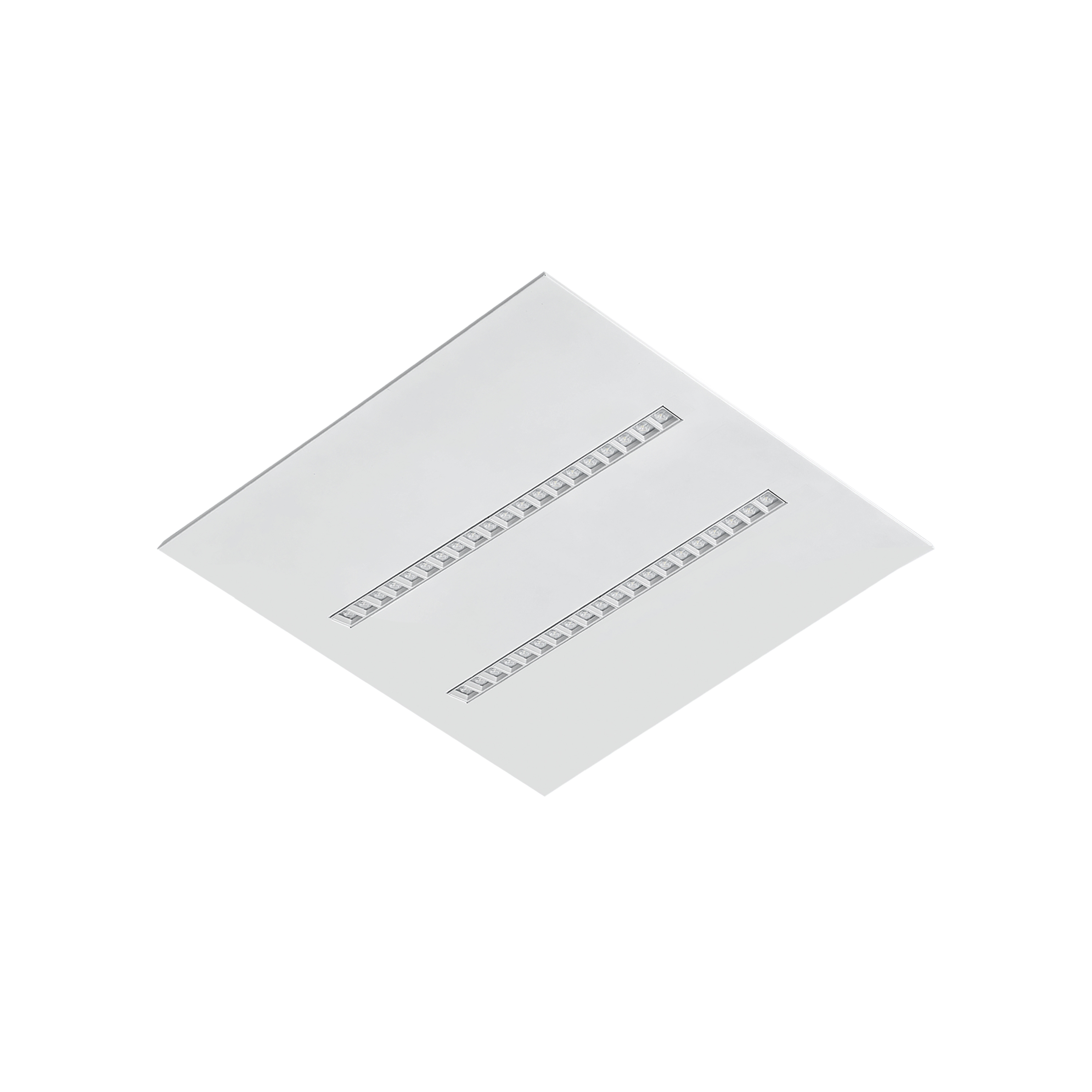

PL INV 625 DA P 38W ML 940 U19 WT

PANEL INDIVILED 625 DALI UGR<19 GEN 2

GTIN: 4099854736223 Sklopiva kutija / 1 Prikaži sve pakete

Preuzmite tehnički list

Kontaktirajte prodaju

Jamstveni uvjeti

Alati

Alat za brzi izračun rasvijetljenosti
Brzo planiranje projekata rasvjete

INFORMACIJE O PROIZVODU

Prednosti proizvoda

Jednostavna nadogradnja izvora svjetla i drivera (dizajn EVERLOOP)
Homogena distribucija svjetla s ograničenjem bliještanja (UGR ≤ 19) zahvaljujući optičkom bloku IndiviLED®
Visok radni učinak uz CRI 90 i do 140 lm/W
Vrlo svestrano zahvaljujući odabiru razine lumena (Multi Select)
Visoka homogenost boja uz SDCM 3
Vanjski driver za proširenu fleksibilnost i laku instalaciju
Moguće je prolazno ožičenje s uključenom priključnom kutijom
Višestruke mogućnosti montaže zahvaljujući različitom priboru
Prikladno za središnje baterijske sigurnosne instalacije prema EN 60598-2-22

Područja primjene

Izravna zamjena za ugradbene svjetiljke s fluo cijevima
Uredi, obrazovanje javne zgrade
Konferencijske sobe
Prikladno za ugradbene stropne sustave veličine rastera od 625 x 625 mm

Karakteristike proizvoda

Kućište od niskougljičnog čelika, dostupno u bijeloj i crnoj boji
Uključuje EVERLOOP: Praktična zamjena izvora svjetla i LED drivera
IoT-ready svjetiljka s tehnologijom DALI-2
5-polni priključni terminal, presjek kabla do 5 x 2,5 mm²
Vijek trajanja (L80/B10): 70.000 h (pri 25°C)

Oprema / Pribor

Dostupan pribor za nekoliko opcija montaže
Uključuje priključnu kutiju s 5-polnim terminalom
Uključena sigurnosna sajla za svjetiljku
Uključena vanjska predspojna naprava

Sigurnosni savjet

Sve električne priključke mora izvršiti kvalificirana osoba.
Oprez, opasnost od strujnog udara.
Svjetiljke nisu prikladne za oblaganje termoizolacijskim materijalom.
Nije moguće zamijeniti vanjski savitljivi kabel ili kabel za napajanje ove svjetiljke; ako je kabel oštećen, svjetiljku treba uništiti.

Reference / Poveznice

Za Jamstvo pogledajte www.ledvance.hr/jamstvo

Električni podaci

Nazivna snaga	38 W / 34 W / 29 W / 24 W
Nazivni napon	220…240 V
Mrežna frekvencija	0/50/60 Hz
Nazivna struja	170mA/145mA/125mA/105 mA
Uklopna struja	5.32 A
Vrijeme uklopne struje T_h50	34 µs
Maks. broj svjetiljki po minijaturnom osiguraču B16	47
Maks. br. svj. na osiguraču C10 A	29
Maks. broj svjetiljki po minijaturnom osiguraču C16	47
Faktor snage λ	> 0,9
Ukupno harmonijsko izobličenje	≤ 20 %
Stupanj zaštite	II
Način rada	Vanjski LED driver

Fotometrijski podaci

Svjetlosni tok	5150 lm / 4650 lm / 4000 lm / 3350 lm
Svjetlosna učinkovitost	136 lm/W / 137 lm/W / 138 lm/W / 140 lm/W
Temperatura boje	4000 K
Boja svjetla (oznaka)	Hladno bijela
Faktor uzvrata boje Ra	≥90
Standardna devijacija usklađenosti boja	≤3 sdcm
Nisko treperenje	Da
Mjera za treperenje (Pst LM)	≤1
Mjera za stroboskopski efekt (SVM)	≤ 0.4
Skupina fotobiološke sigurnosti prema EN62778	RG1
Skupina fotobiološke sigurnosti prema EN62471	RG1
Distribucija svjetla	90 °
UGR	< 19

Prilagodljive značajke

Nazivna snaga	Color temperature	Luminous flux	Luminous efficacy
38 W	4000 K	5150 lm	136 lm/W
34 W	4000 K	4650 lm	137 lm/W
29 W	4000 K	4000 lm	138 lm/W
24 W	4000 K	3350 lm	140 lm/W

Dimenzije i težina

Duljina	620,00 mm
Visina	22,00 mm
Širina	620,00 mm
Težina proizvoda	3700,00 g

Materijali i boje

Boja proizvoda	Bijelo
Boja kućišta	Bijelo
RAL broj	RAL 9003
Materijal tijela	Čelik
Materijal difuzora	Čelik
Površinski materijal koji emitira svjetlost	Polikarbonat (PC)
Test s užarenom žicom prema IEC 60695-2-12	650 °C
Sadržaj žive	0.0 mg

Primjena i montaža

Raspon okolišne temperature	-20…+45 °C
Raspon temperature pri skladištenju	-20…+80 °C
Vrsta priključka	Terminal bez vijaka, 5-polni (L, N, PE, DA+, DA-)
Stupanj zaštite	IP20
Stupanj zaštite IK (otpornost na udarce)	IK06
Regulabilno	Da
Vrsta regulacije	DALI-2
IoT-ready	Podrška za DALI tip podataka DIO 251, 252, 253 ¹⁾
Vrsta montaže	Ugradbena/Ovjesna/Površinska
Mjesto montaže	Strop
Aplikacijsko okruženje	U zatvorenom
Montažna duljina	600 mm
Širina montaže	600 mm
Dubina montaže	50 mm
Mehanički podesivo	Ne
S izvorom svjetla	Da
Zamjenjiv izvor svjetla	Da

¹⁾ Internet stvari. Podržava prijenos podataka putem pristupnika na platforme za nadzor u oblaku, kao što je LEDVANCE VIVARES Cloud.

Vijek trajanja

Vijek trajanja L70/B50 na 25 °C	100000 h ¹⁾
Vijek trajanja L80/B10 na 25 °C	70000 h ¹⁾
Vijek trajanja L90/B10 na 25 °C	35000 h
Broj ciklusa paljenja/gašenja	50000

¹⁾ t[h]: L70 / B50 pri 25 °C (Ta), t[h]: L80 / B10 pri 25 °C (Ta), t[h]: L90 / B10 pri 25 °C (Ta)

Upravljački uređaj

Izlazna struja	800mA / 700mA / 600mA / 500 mA
ECG - Izlazna struja	≤ 3 %
ECG - Duljina	164 mm
ECG - Širina	45 mm
ECG - Visina	25 mm
Preporučena predspojna naprava	DR DALI-P-42/220-240/1A0

Protupanična rasvjeta

Vrsta protupanične rasvjete (EL)	Uključen EL certificirani pogon (0Hz / DC rad) za centralni rad na baterije
Vrsta testa sigurnosnog pogona	Ništa
Snaga u sigurnosnom načinu rada	5,5 W
Svjetlosni tok u sigurnosnom načinu rada	860 lm

Certifikati i standardi

Standardi	CE; CB; ENEC; UKCA; EAC; EPD
Svjetiljka s ograničenom površinskom temperaturom, „D znak“	Ne
Otporno na udarce loptom	Ne
EPD	LEDV-00079-V01.01-EN
LED modul zamjenjiv	Samo od strane stručnjaka

Dodatni podaci o proizvodu

Dodana funkcija

EVERLOOP; MULTI LUMEN; VIVARES

SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ

Minimalna količina recikliranog materijala u pakiranju	80 % ¹⁾
Minimalni postotak recikliranog sadržaja u proizvodu	0 % ¹⁾
Mogućnost recikliranja proizvoda	Proizvod koji se uglavnom može reciklirati ¹⁾
Mogućnost recikliranja pakiranja	Uglavnom ambalaža koja se može reciklirati ¹⁾
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu	Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu	Da
Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku	2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329)(3147-75-9), Lead (7439-92-1)

¹⁾ Prema Uredbi AGEC-a 2022-748 (Francusko zakonodavstvo protiv otpada za kružno gospodarstvo)

Šifra proizvoda	Jedinica pakiranja (komadi/jedinica)	Dimenzije (duljina x širina x visina)	Bruto težina	Obujam
4099854736223	Sklopiva kutija 1	65 mm x 665 mm x 665 mm	4260.00 g	28.74 dm³
4099854736230	Pakiranje za dostavu 2	680 mm x 145 mm x 685 mm	9620.00 g	67.54 dm³
