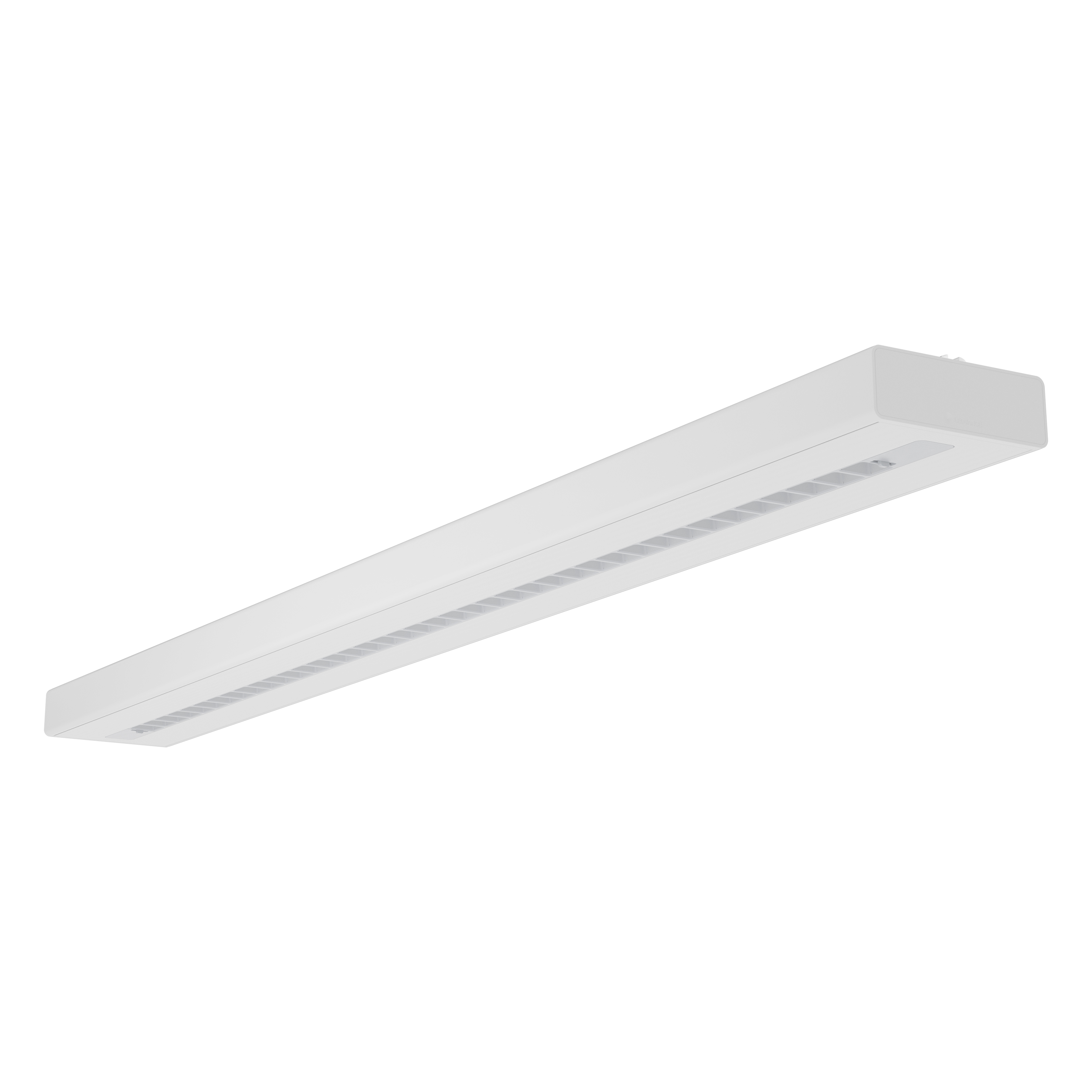

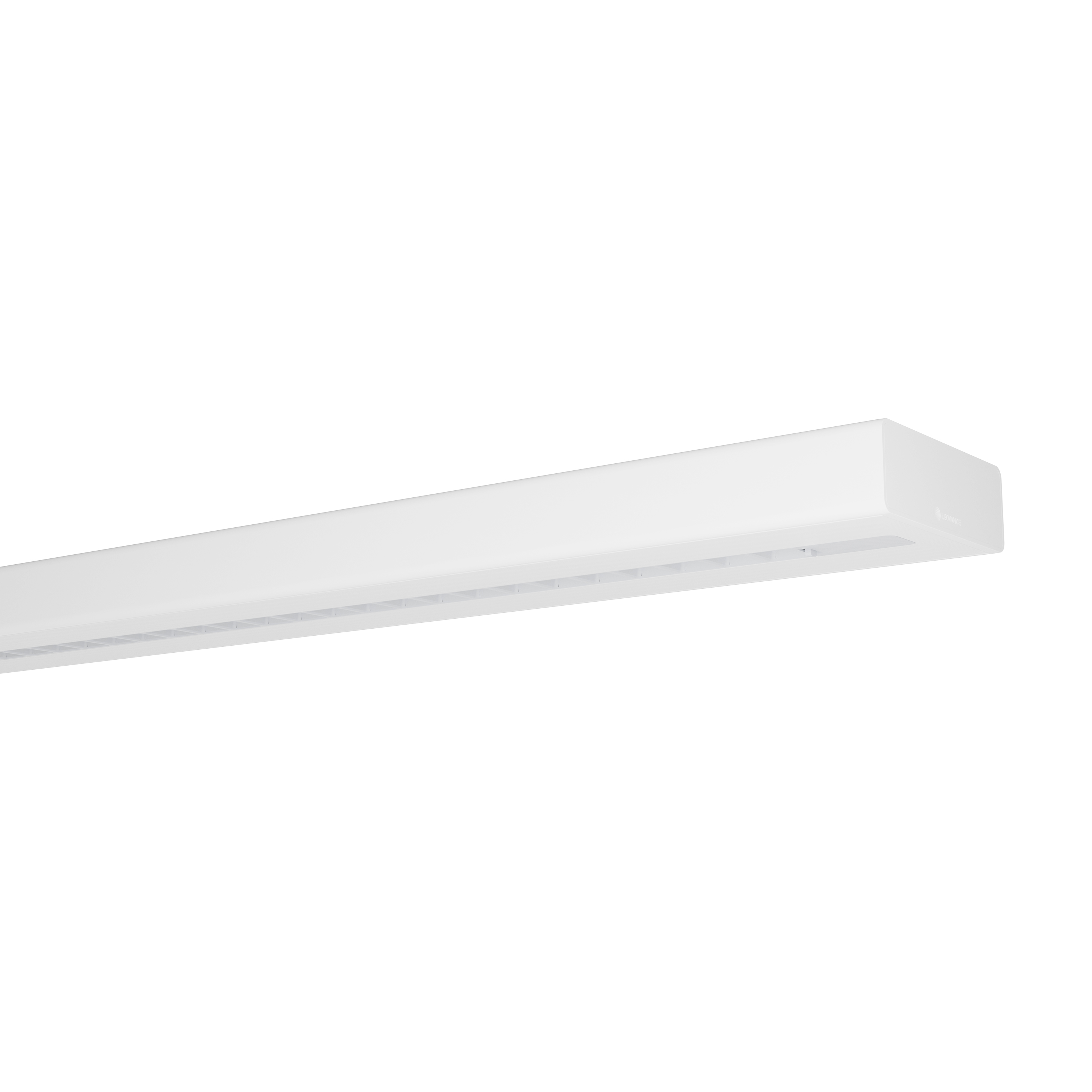

LN INV D 1200 P 40W 930 DA EL WT

LINEAR INDIVILED DIRECT 1200 DALI EMERGENCY

GTIN: 4099854249389 Sklopiva kutija / 1 Prikaži sve pakete

Preuzmite tehnički list

Kontaktirajte prodaju

Jamstveni uvjeti

Alati

Alat za brzi izračun rasvijetljenosti
Brzo planiranje projekata rasvjete

INFORMACIJE O PROIZVODU

Prednosti proizvoda

Uz funkciju opće rasvjete, u svjetiljku je neprimjetno uklopljena funkcija protupanične rasvjete
Pogon integrirane protupanične rasvjete s dugotrajnom baterijom LiFePO4 s 3-satnom autonomijom rada
Jednostavno ispitivanje svjetiljki sa protupaničnom rasvjetom zahvaljujući ugrađenoj automatskoj test funkciji
Praktičan pregled rezultata automatskog testa na uključenoj kontrolnoj LED diodi u boji
Jednostavna nadogradnja izvora svjetla i drivera (dizajn EVERLOOP)

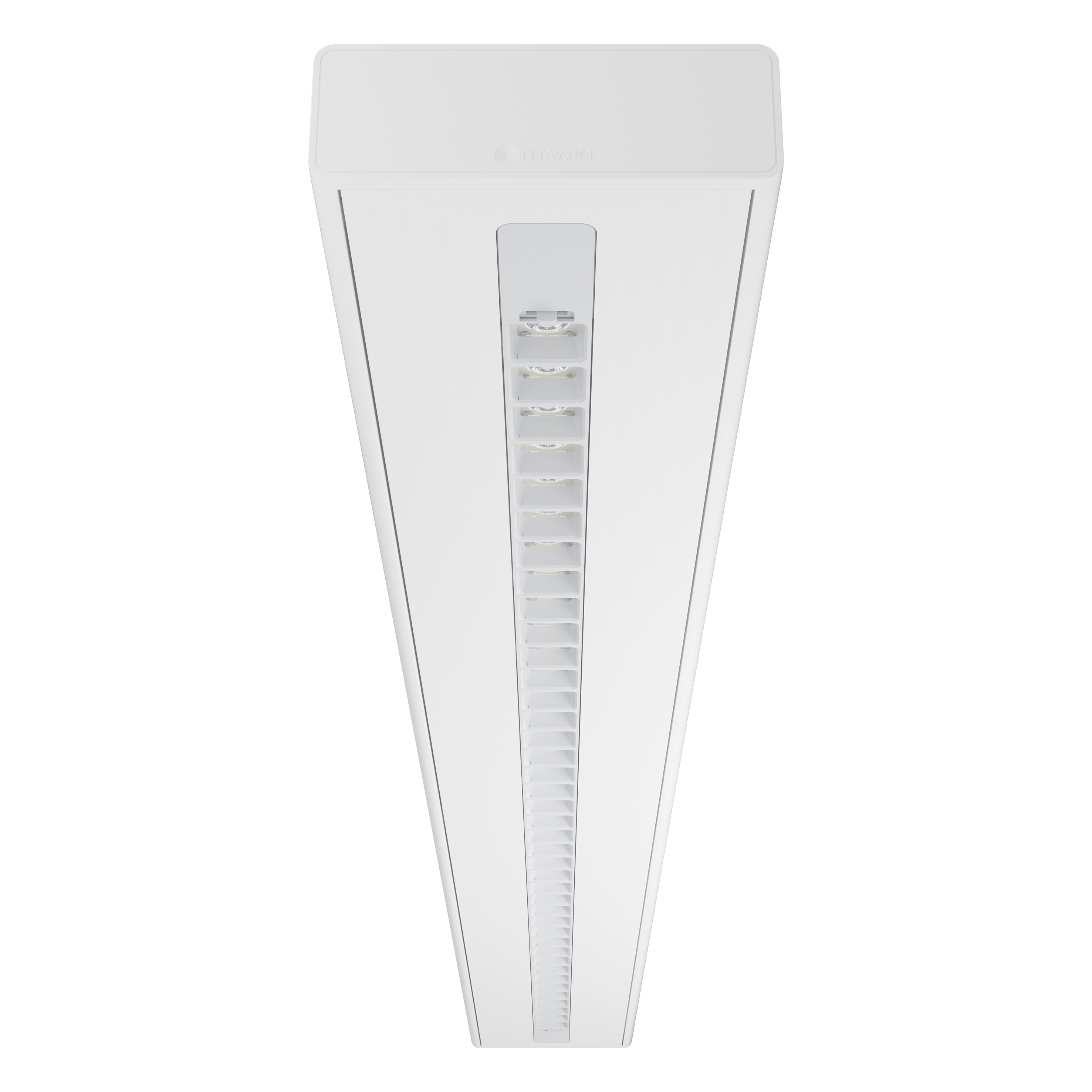

Homogena distribucija svjetla s ograničenjem bliještanja (UGR ≤ 19) zahvaljujući optičkom bloku IndiviLED®
Visok radni učinak uz CRI90 i do 130 lm/W
Vrlo svestrano zahvaljujući mogućnosti odabira razine svjetlosnog toka (Multi Lumen) na driveru
Simetrična distribucija svjetla za različita područja primjene
Visoka homogenost boja uz SDCM 3
Višestruke mogućnosti montaže zahvaljujući različitom priboru

Područja primjene

Protupanična rasvjeta izlaza za nuždu
Zgrade koje zahtijevaju rad protupanične rasvjete do 3 h
Izravna zamjena za svjetiljke s fluo cijevima
Uredi, obrazovanje javne zgrade
Konfiguracija pojedinačne i kontinuirane linije
Direktna rasvjeta

Karakteristike proizvoda

Certificirano prema europskim normama (EN 60598-2-22)
Svjetiljka prikladna za normalnu rasvjetu i protupaničnu rasvjetu
Funkcija protupanične rasvjete: vrijeme pražnjenja baterije 3 h
Funkcijski test protupanične rasvjete: automatski (AT)
Tehnologija baterije: LiFePO4
Uključuje EVERLOOP: Praktična zamjena izvora svjetla i LED drivera
Moguće povezivanje s priborom za neprekinutu svjetlosnu liniju (nadgradna ili ovjesna montaža)

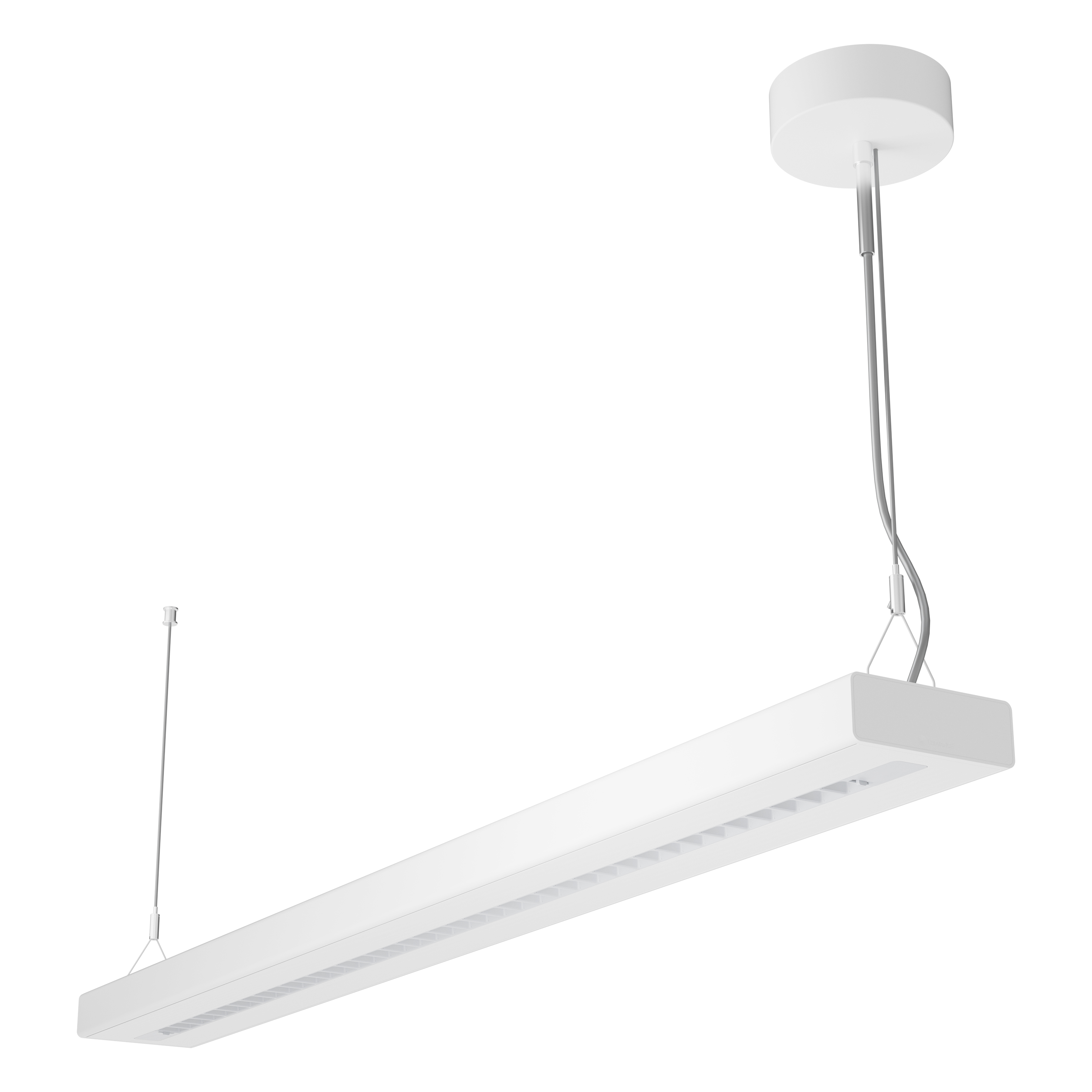

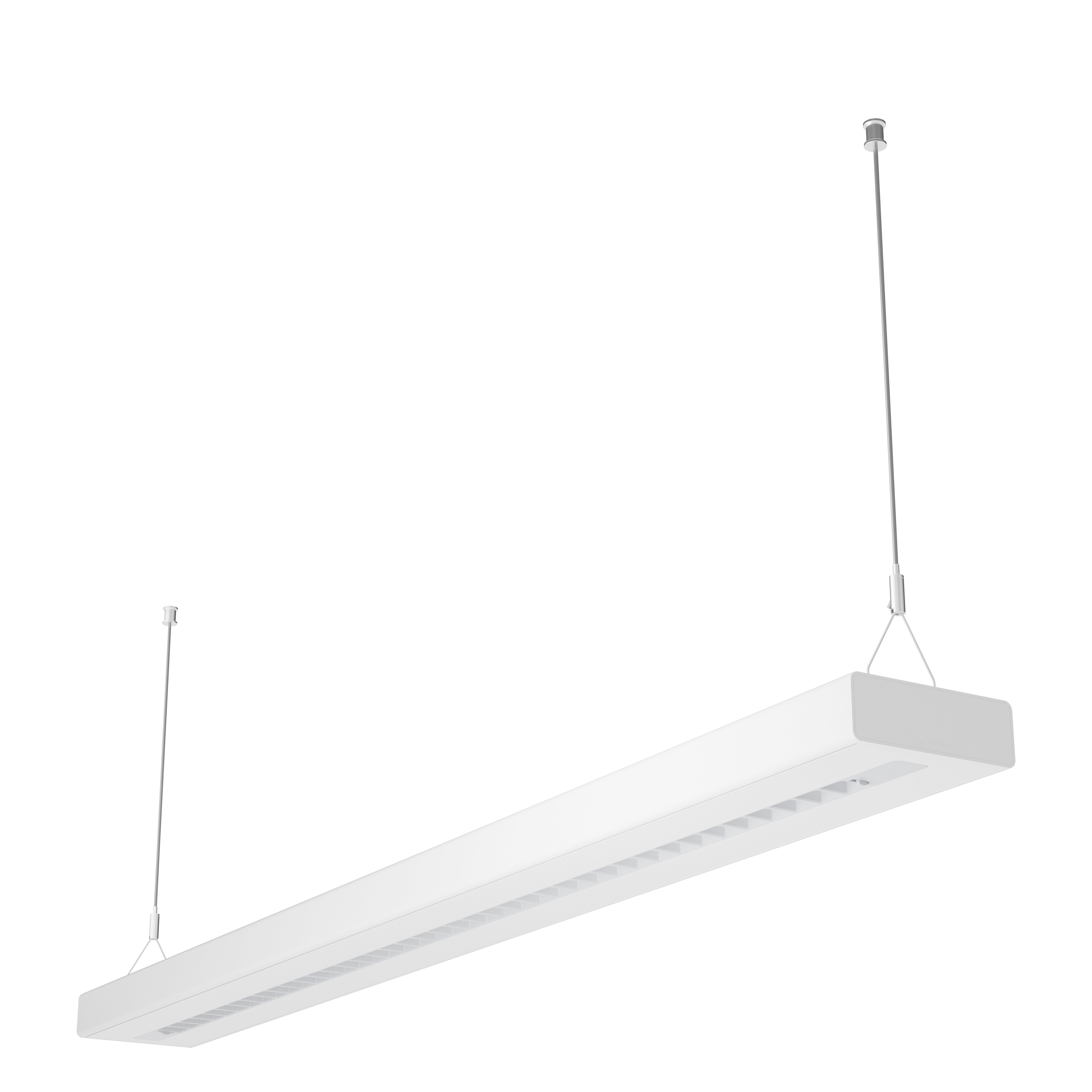

Ovjesna montaža s ovjesnim kompletom (naručuje se zasebno)
5-polni priključni terminal, presjek kabla do 5 x 2,5 mm²
Vijek trajanja (L80/B10): 70.000 h (pri 25°C)

Oprema / Pribor

Dostupan ovjesni komplet za izvedbu ovjesne svjetiljke (naručuje se zasebno)
Linijski, kutni i ulazni konektori dostupni kao zaseban pribor
Dostupan komplet kabla za prolazno ožičenje

Sigurnosni savjet

Sve električne priključke mora izvršiti kvalificirana osoba.
Oprez, opasnost od strujnog udara.
Proizvod sa stupnjem zaštite I. Svi električno vodljivi, metalni dijelovi kućišta koji mogu apsorbirati napon tijekom rada ili tijekom održavanja u slučaju kvara moraju biti neprekidno spojeni na zaštitni vodič za uzemljenje.

Reference / Poveznice

Za Jamstvo pogledajte www.ledvance.hr/jamstvo

Električni podaci

Nazivna snaga	40 W / 34 W / 30 W / 25 W
Nazivni napon	220…240 V
Mrežna frekvencija	0/50/60 Hz
Nazivna struja	177…160…140…120 mA
Uklopna struja	9.92 A
Vrijeme uklopne struje T_h50	360 µs
Maks. broj svjetiljki po minijaturnom osiguraču B16	20
Maks. br. svj. na osiguraču C10 A	20
Maks. broj svjetiljki po minijaturnom osiguraču C16	32
Faktor snage λ	> 0,90
Ukupno harmonijsko izobličenje	≤ 20 %
Stupanj zaštite	I
Sposobnost prenapona (L- N)	1000 V
Sposobnost prenapona (L/N-nula)	2000 V
Način rada	Integrirani LED driver

Fotometrijski podaci

Svjetlosni tok	4800 lm / 4250 lm / 3700 lm / 3100 lm
Svjetlosna učinkovitost	120 lm/W / 125 lm/W / 123 lm/W / 124 lm/W
Temperatura boje	3000 K
Boja svjetla (oznaka)	Toplo bijela
Faktor uzvrata boje Ra	≥90
Standardna devijacija usklađenosti boja	3 sdcm
Nisko treperenje	Da
Mjera za treperenje (Pst LM)	≤1
Mjera za stroboskopski efekt (SVM)	≤0.4
Skupina fotobiološke sigurnosti prema EN62778	RG1
Distribucija svjetla	90 °
UGR	< 19

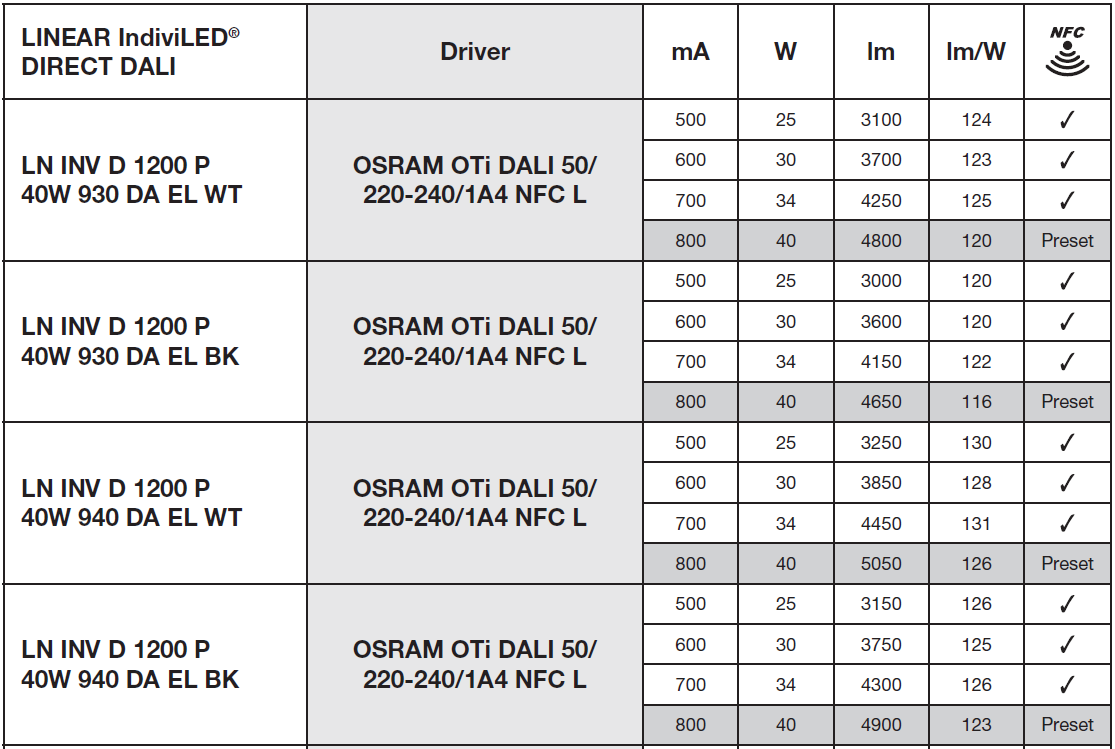

Prilagodljive značajke

Nazivna snaga	Color temperature	Luminous flux	Luminous efficacy
40 W	3000 K	4800 lm	120 lm/W
34 W	3000 K	4250 lm	125 lm/W
30 W	3000 K	3700 lm	123 lm/W
25 W	3000 K	3100 lm	124 lm/W

Dimenzije i težina

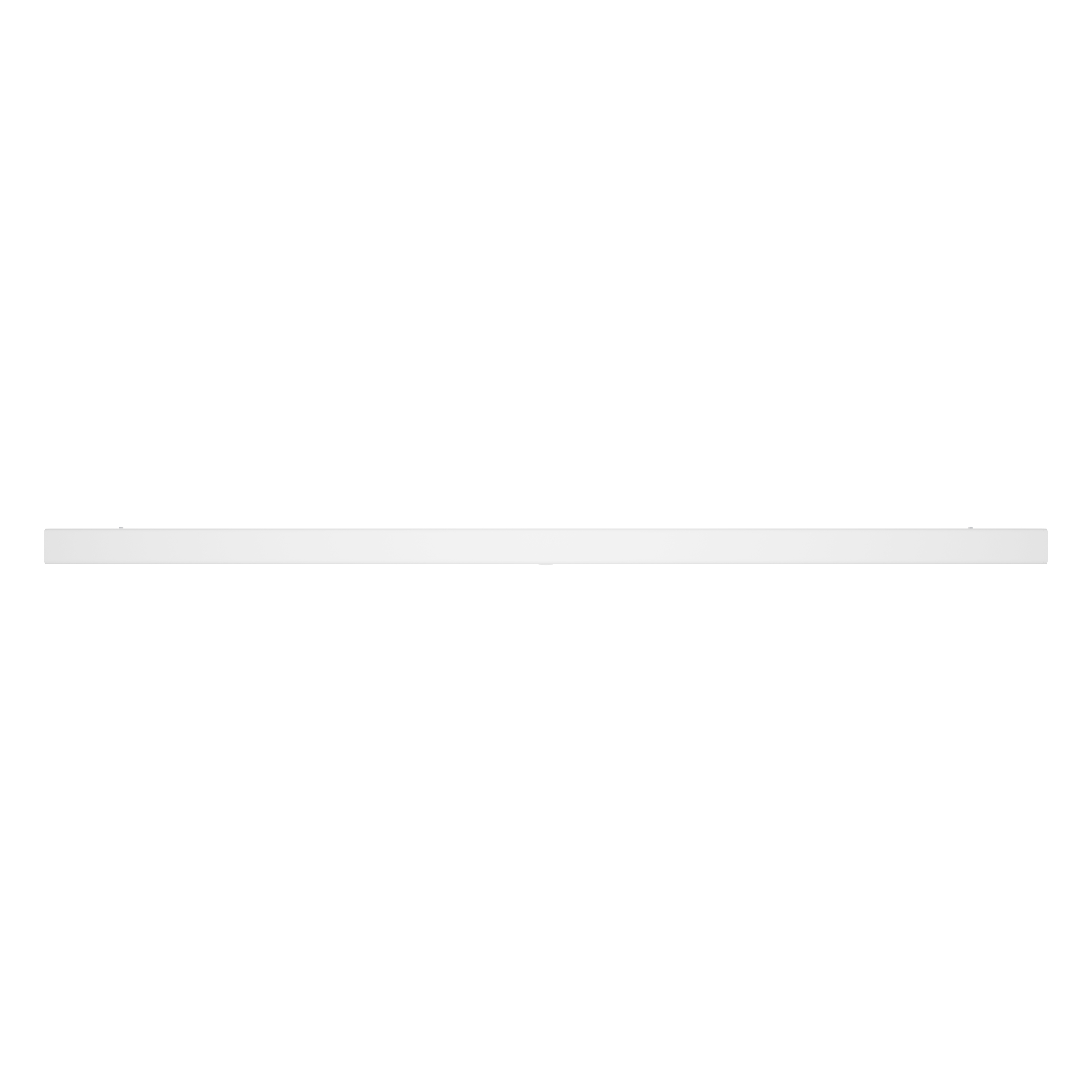

Duljina	1210,00 mm
Visina	43,00 mm
Širina	125,00 mm
Težina proizvoda	3500,00 g

Materijali i boje

Boja proizvoda	Bijelo
Boja kućišta	Bijelo
RAL broj	RAL 9003
Materijal tijela	Aluminij
Materijal difuzora	Polimetilmetakrilat (PMMA)
Površinski materijal koji emitira svjetlost	Polimetilmetakrilat (PMMA)
Test s užarenom žicom prema IEC 60695-2-12	850 °C
Sadržaj žive	0.0 mg

Primjena i montaža

Raspon okolišne temperature	0…+40 °C
Raspon temperature pri skladištenju	-25…+25 °C
Vrsta priključka	Terminal bez vijaka, 5-polni (L, N, PE, DA+, DA-)
Stupanj zaštite	IP20
Stupanj zaštite IK (otpornost na udarce)	IK06
Regulabilno	Da
Vrsta regulacije	DALI
IoT-ready	Podrška za DALI tip podataka DIO 251, 252, 253 ¹⁾
Vrsta montaže	Ovjesna/Površinska
Mjesto montaže	Strop
Aplikacijsko okruženje	U zatvorenom
Mehanički podesivo	Ne
S izvorom svjetla	Da
Zamjenjiv izvor svjetla	Da

¹⁾ Internet stvari. Podržava prijenos podataka putem pristupnika na platforme za nadzor u oblaku, kao što je LEDVANCE VIVARES Cloud.

Vijek trajanja

Vijek trajanja L70/B50 na 25 °C	100000 h ¹⁾
Vijek trajanja L80/B10 na 25 °C	70000 h ¹⁾
Vijek trajanja L90/B10 na 25 °C	35000 h
Broj ciklusa paljenja/gašenja	25000

¹⁾ t[h]: L70 / B50 pri 25 °C (Ta), t[h]: L80 / B10 pri 25 °C (Ta), t[h]: L90 / B10 pri 25 °C (Ta)

Upravljački uređaj

Izlazna struja	800mA / 700mA / 600mA / 500 mA
ECG - Izlazna struja	≤ 5 %
Preporučena predspojna naprava	OSRAM type OTI DALI 50/220-240/1A4 NFC L

BATERIJA

Vrsta baterije	LiFePO4
Dimenzija baterije	Others
Nazivni napon baterije	3,2 V
Nazivni kapacitet baterije	4500 mAh
Vrijeme punjenja baterije	24 h

Protupanična rasvjeta

Vrsta protupanične rasvjete (EL)	EL jedinica (baterija i kontroler) za decentralizirani rad uključena; Uključen EL certificirani pogon (0Hz / DC rad) za centralni rad na baterije
Područje sigurnosne primjene	Protupanična rasvjeta; Rasvjeta evakuacijskog puta
Vrsta rada protupanične rasvjete	Neodržavan; Održavan
Vrsta testa sigurnosnog pogona	Automatski
Snaga u sigurnosnom načinu rada	2.3 W
Svjetlosni tok u sigurnosnom načinu rada	440 lm
Trajanje baterije u sigurnosnom načinu rada	3 h

Certifikati i standardi

Standardi	CE; CB; ENEC; TÜV SÜD; UKCA; EAC; EPD
Svjetiljka s ograničenom površinskom temperaturom, „D znak“	Ne
Otporno na udarce loptom	Ne
LED modul zamjenjiv	Samo od strane stručnjaka

Dodatni podaci o proizvodu

Broj svjetiljki	1
Dodana funkcija	EVERLOOP; VIVARES; Programmable Multi Lumen

SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ

Minimalna količina recikliranog materijala u pakiranju	80 % ¹⁾
Minimalni postotak recikliranog sadržaja u proizvodu	0 % ¹⁾
Mogućnost recikliranja proizvoda	Proizvod koji se uglavnom može reciklirati ¹⁾
Mogućnost recikliranja pakiranja	Uglavnom ambalaža koja se može reciklirati ¹⁾
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu	Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu	Da
Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku	Lead (7439-92-1), 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV329) - (3147-75-9)

¹⁾ Prema Uredbi AGEC-a 2022-748 (Francusko zakonodavstvo protiv otpada za kružno gospodarstvo)

Šifra proizvoda	Jedinica pakiranja (komadi/jedinica)	Dimenzije (duljina x širina x visina)	Bruto težina	Obujam
4099854249389	Sklopiva kutija 1	178 mm x 1,263 mm x 103 mm	4140.00 g	23.16 dm³
4099854249396	Pakiranje za dostavu 2	1,297 mm x 197 mm x 224 mm	9680.00 g	57.23 dm³

Slika proizvoda	Naziv proizvoda	EAN
	LN INV SUSPENSION KIT WT	4099854215537
	LN INV SUSPENSION WIRE	4099854323980
	LN INV 1200 THROUGHWIRING KIT	4099854214820
	LN INV INLINE CONNECTOR	4099854215612
	LN INV CORNER CONNECTOR WT	4099854308093
	LN INV INFILL 600 WT	4099854214882
	LN INV INFILL 1200 WT	4099854214868
	LN INV INFILL 1500 WT	4099854214844
