BLKH COMP RC EL SN V 11WML 83040 WT

BULKHEAD COMPACT RECTANGULAR EMERGENCY SENSOR

GTIN: 4099854290725 Sklopiva kutija / 1 Prikaži sve pakete

Preuzmite tehnički list

Kontaktirajte prodaju

Jamstveni uvjeti

Alati

Alat za brzi izračun rasvijetljenosti
Brzo planiranje projekata rasvjete

INFORMACIJE O PROIZVODU

Prednosti proizvoda

Vrlo svestrano zahvaljujući mogućnosti odabira CCT-a i razine svjetlosnog toka (Multi Select) na driveru
Jednostavno podešavanje osjetljivosti senzora, detekcije dnevnog svjetla i vremena čekanja
Uz funkciju opće rasvjete, u svjetiljku je neprimjetno uklopljena funkcija protupanične rasvjete
Jednostavno ožičenje zahvaljujući uključenom ožičenom driveru i bateriji za funkciju protupanične rasvjete
Pogon integrirane protupanične rasvjete s dugotrajnom baterijom LiFePO4 s 3-satnom autonomijom rada
Zahvaljujući visokom IP stupnju zaštite pogodno za upotrebu u prašnjavim i vlažnim prostorima
Prikladno za upotrebu u javnim prostorima zahvaljujući visokom IK stupnju zaštite
Praktičan pregled rezultata automatskog testa na uključenoj kontrolnoj LED diodi u boji
Jednostavno ispitivanje svjetiljki sa protupaničnom rasvjetom zahvaljujući ugrađenoj automatskoj test funkciji

Područja primjene

Protupanična rasvjeta izlaza za nuždu
Protupanična rasvjeta
Zgrade koje zahtijevaju rad protupanične rasvjete do 3 h
Izravna zamjena za svjetiljke s fluo cijevima
Hodnici, stubišta, ulazni prostori
Prolazi, pothodnici
Javni prostori

Karakteristike proizvoda

Visokofrekventni senzor za detekciju dnevnog svjetla i pokreta
Certificirano prema europskim normama (EN 60598-1:2015; EN 60598-2-22:2014)
Svjetiljka prikladna za normalnu rasvjetu i protupaničnu rasvjetu
Autonomne svjetiljke
Funkcija protupanične rasvjete: vrijeme pražnjenja baterije 3 h
Funkcijski test protupanične rasvjete: automatski (AT)
Tehnologija baterije: LiFePO4
Radna temperatura okoline: +5...+45 °C
Stupanj zaštite: IP65
Otpornost na udarce: IK10

Oprema / Pribor

Montažni vijci s tiplama uključeni
Uključen vijak protiv krađe

Sigurnosni savjet

Sve električne priključke mora izvršiti kvalificirana osoba.
Oprez, opasnost od strujnog udara.

Reference / Poveznice

Za Jamstvo pogledajte www.ledvance.hr/jamstvo

Električni podaci

Nazivna snaga	11 W / 9 W / 7 W ¹⁾
Nazivni napon	220…240 V
Mrežna frekvencija	50/60 Hz
Nazivna struja	81…73…66 mA
Uklopna struja	4 A
Vrijeme uklopne struje T_h50	180 µs
Maks. broj svjetiljki po minijaturnom osiguraču B16	104
Maks. br. svj. na osiguraču C10 A	87
Maks. broj svjetiljki po minijaturnom osiguraču C16	140
Faktor snage λ	> 0,5
Ukupno harmonijsko izobličenje	< 64 %
Stupanj zaštite	II
Način rada	Integrirani LED driver

¹⁾ Za moguće opcije pogledajte sliku tablice lumena/snage

Fotometrijski podaci

Svjetlosni tok	840 lm / 690 lm / 500 lm ¹⁾
Svjetlosna učinkovitost	76 lm/W / 71 lm/W ¹⁾
Temperatura boje	3000 K / 4000 K
Referentna kontrolna postavka sadržanog izvora svjetla (Kelvina)	4000 K
Boja svjetla (oznaka)	Toplo bijela; Hladno bijela
Faktor uzvrata boje Ra	> 80
Standardna devijacija usklađenosti boja	5 sdcm
Nisko treperenje	Da
Mjera za treperenje (Pst LM)	<1
Mjera za stroboskopski efekt (SVM)	<0.4
Skupina fotobiološke sigurnosti prema EN62778	RG0
Distribucija svjetla	125 °

¹⁾ Za moguće opcije pogledajte sliku tablice lumena/snage

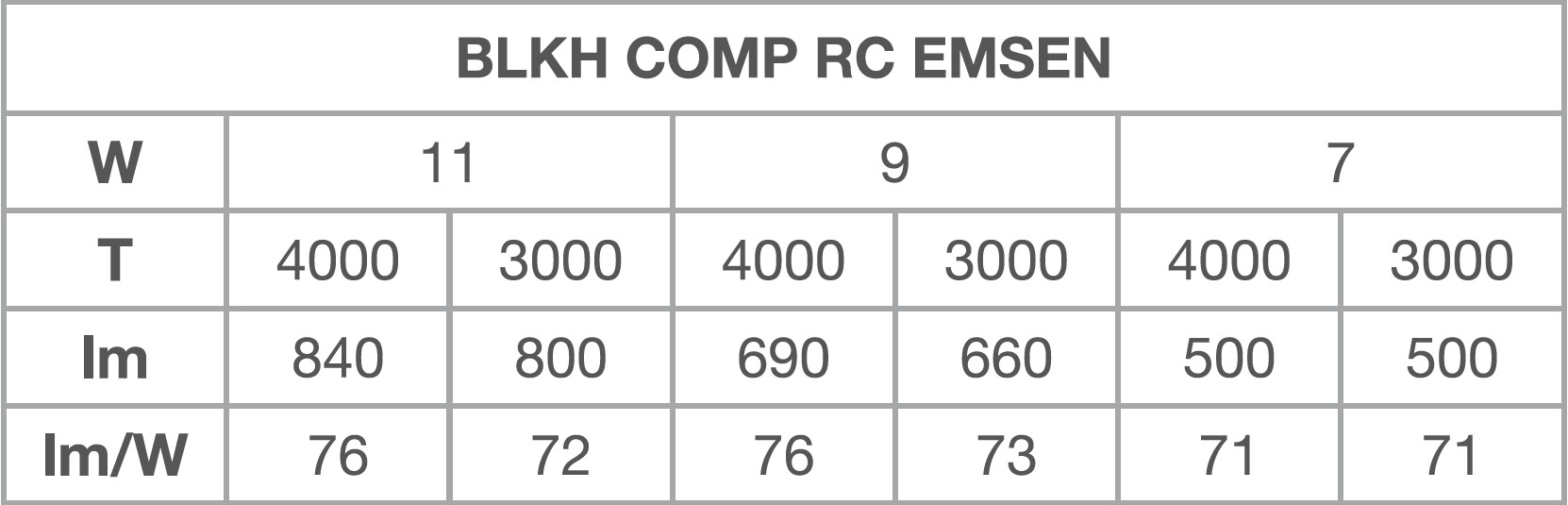

Prilagodljive značajke

Nazivna snaga	Color temperature	Luminous flux	Luminous efficacy
11 W	3000 K	800 lm	72 lm/W
11 W	4000 K	840 lm	76 lm/W
9 W	3000 K	660 lm	73 lm/W
9 W	4000 K	690 lm	76 lm/W
7 W	3000 K	500 lm	71 lm/W
7 W	4000 K	500 lm	71 lm/W

Dimenzije i težina

Duljina	356,00 mm
Visina	80,00 mm
Širina	115,00 mm
Težina proizvoda	800,00 g

Materijali i boje

Boja proizvoda	Bijelo
Boja kućišta	Bijelo
RAL broj	RAL 9003
Materijal tijela	Polikarbonat (PC)
Materijal difuzora	Polikarbonat (PC)
Površinski materijal koji emitira svjetlost	Polikarbonat (PC)
Test s užarenom žicom prema IEC 60695-2-12	850 °C
Sadržaj žive	0.0 mg

Primjena i montaža

Raspon okolišne temperature	+5…+45 °C
Raspon temperature pri skladištenju	-20…+80 °C
Vrsta priključka	Konektor bez vijaka
Stupanj zaštite	IP65
Stupanj zaštite IK (otpornost na udarce)	IK10
Regulabilno	Ne
Vrsta montaže	Površina
Mjesto montaže	Strop; Zid
Aplikacijsko okruženje	Na otvorenom
S izvorom svjetla	Da
Zamjenjiv izvor svjetla	Ne

Vijek trajanja

Vijek trajanja L70/B50 na 25 °C	50000 h ¹⁾
Vijek trajanja L80/B10 na 25 °C	40000 h ¹⁾
Vijek trajanja L90/B10 na 25 °C	20000 h
Broj ciklusa paljenja/gašenja	100000

¹⁾ t[h]: L70 / B50 pri 25 °C (Ta), t[h]: L80 / B10 pri 25 °C (Ta), t[h]: L90 / B10 pri 25 °C (Ta)

Upravljački uređaj

Izlazna struja	220mA / 165mA / 115 mA
ECG - Izlazna struja	< 5 %

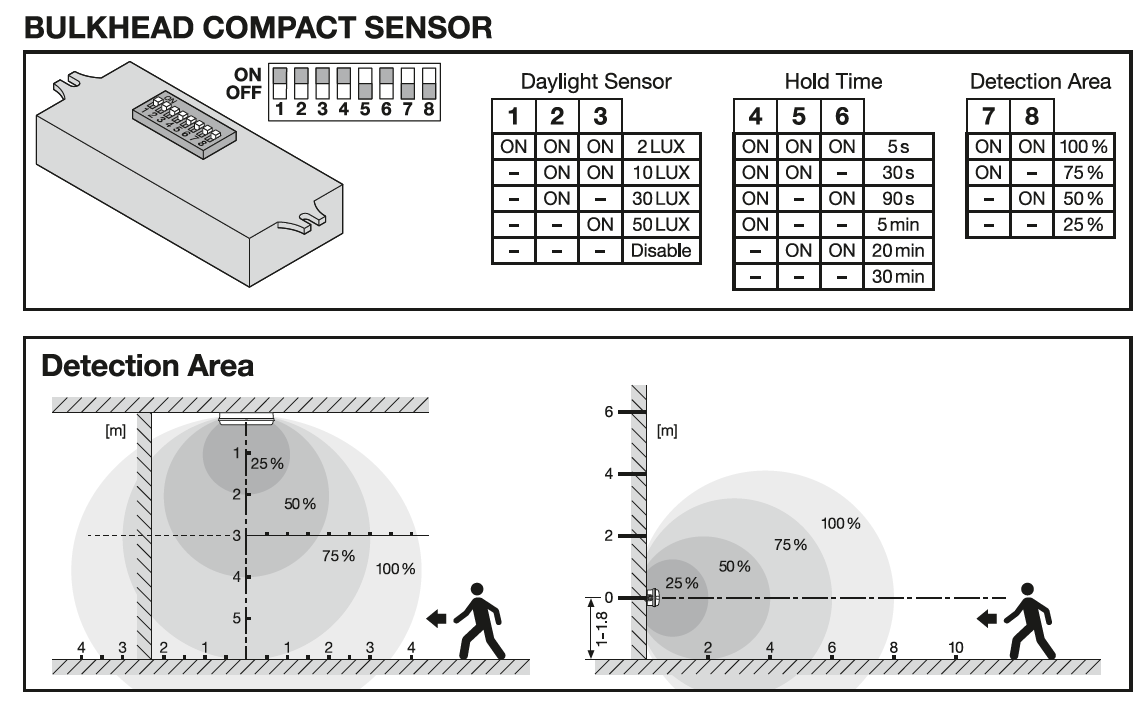

Senzor

Vrsta senzora	Pokret; Svjetlo
Tehnologija senzora	Mikrovalni
Kut detekcije senzora	150 °
Senzor s podešavanjem vremena gašenja	5 s…30 min
Raspon detekcije za senzor pokreta	2…8 m
Prag detekcije za senzor dnevne svjetlosti	2…50 lx
IP zaštita senzora	IP20

BATERIJA

Vrsta baterije	LiFePO4
Dimenzija baterije	Others
Nazivni napon baterije	3,2 V
Nazivni kapacitet baterije	4500 mAh
Vrijeme punjenja baterije	24 h

Protupanična rasvjeta

Vrsta protupanične rasvjete (EL)	EL jedinica (baterija i kontroler) za decentralizirani rad uključena
Područje sigurnosne primjene	Protupanična rasvjeta; Rasvjeta evakuacijskog puta
Vrsta rada protupanične rasvjete	Neodržavan; Održavan
Vrsta testa sigurnosnog pogona	Automatski
Snaga u načinu rada održavanja	11 W
Snaga u sigurnosnom načinu rada	3 W
Svjetlosni tok u načinu rada održavanja	840 lm
Svjetlosni tok u sigurnosnom načinu rada	300 lm
Trajanje baterije u sigurnosnom načinu rada	3 h
Integrirani testni prekidač	Ne

Certifikati i standardi

Standardi	CE; CB; UKCA; EAC
Svjetiljka s ograničenom površinskom temperaturom, „D znak“	Ne
Otporno na udarce loptom	Ne
LED modul zamjenjiv	Nije zamjenjiva

Dodatni podaci o proizvodu

Dodana funkcija

MULTI LUMEN; MULTI COLOR

SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ

Minimalna količina recikliranog materijala u pakiranju	80 % ¹⁾
Minimalni postotak recikliranog sadržaja u proizvodu	0 % ¹⁾
Mogućnost recikliranja proizvoda	Proizvod koji se uglavnom može reciklirati ¹⁾
Mogućnost recikliranja pakiranja	Uglavnom ambalaža koja se može reciklirati ¹⁾
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu	Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu	Ne
