BLKH COMP RC V 8W ML 83040 BK

BULKHEAD COMPACT RECTANGULAR

GTIN: 4099854290480 Sklopiva kutija / 1 Prikaži sve pakete

Preuzmite tehnički list

Kontaktirajte prodaju

Jamstveni uvjeti

Alati

Alat za brzi izračun rasvijetljenosti
Brzo planiranje projekata rasvjete

INFORMACIJE O PROIZVODU

Prednosti proizvoda

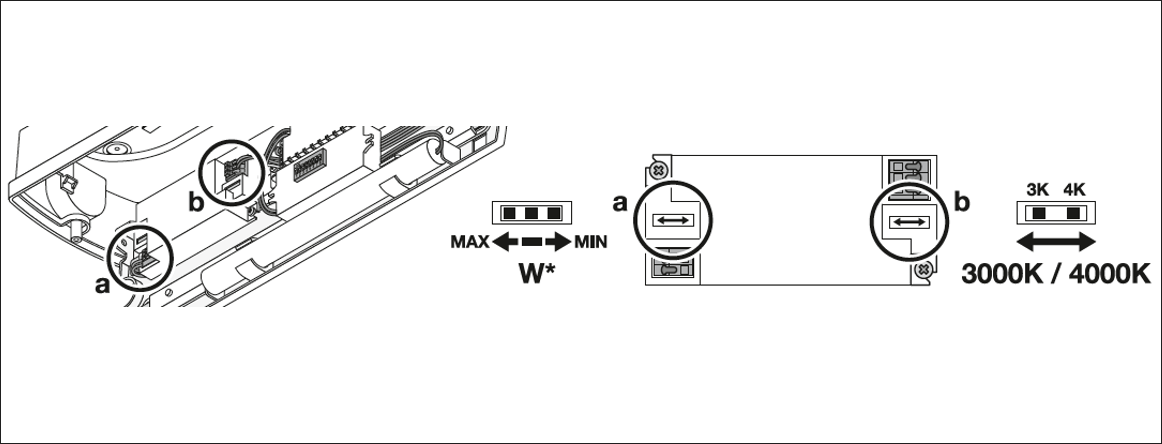

Višenamjenska zahvaljujući mogućnosti odabira CCT-a od 3000 i 4000 K
Vrlo svestrano zahvaljujući mogućnosti odabira razine svjetlosnog toka (Multi Lumen) na driveru
Zahvaljujući visokom IP stupnju zaštite pogodno za upotrebu u prašnjavim i vlažnim prostorima
Prikladno za upotrebu u javnim prostorima zahvaljujući visokom IK stupnju zaštite
Više montažnih uzoraka za praktičnu instalaciju

Područja primjene

Izravna zamjena za svjetiljke s fluo cijevima
Hodnici, stubišta, ulazni prostori
Prolazi, pothodnici
Javni prostori

Karakteristike proizvoda

Kućište i difuzor izrađeni od polikarbonata otpornog na UV
Stupanj zaštite: IP65
Otpornost na udarce: IK10
Svjetlosni tok: do 840 lm
Vijek trajanja (L70/B50): do 50.000 h (pri 25°C)
Radna temperatura okoline: -20…+45 °C
Priključni potisni terminal za povezivanje bez alata
Prolazno ožičenje moguće

Oprema / Pribor

Montažni vijci s tiplama uključeni
Uključen vijak protiv krađe

Reference / Poveznice

Za Jamstvo pogledajte www.ledvance.hr/jamstvo

Električni podaci

Nazivna snaga	8 W / 6 W / 4 W ¹⁾
Nazivni napon	220…240 V
Mrežna frekvencija	50/60 Hz
Nazivna struja	42mA / 31mA / 22 mA
Uklopna struja	4 A
Vrijeme uklopne struje T_h50	180 µs

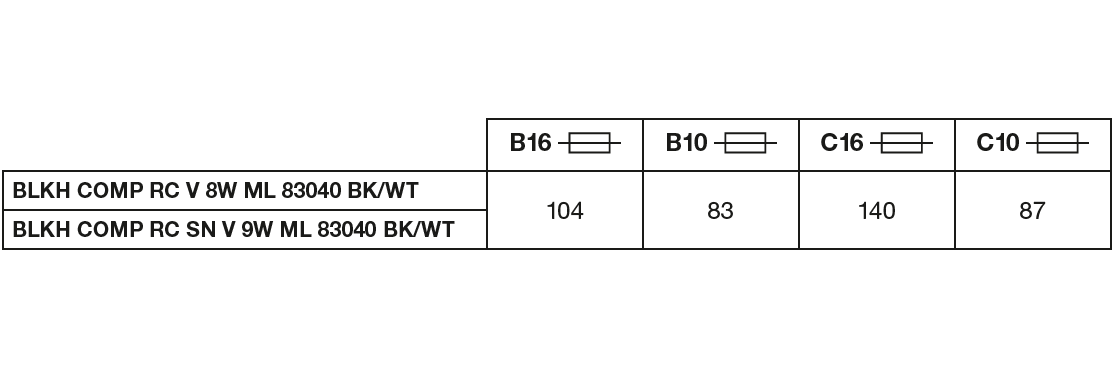

Maks. broj svjetiljki po minijaturnom osiguraču B16	104
Maks. br. svj. na osiguraču C10 A	87
Maks. broj svjetiljki po minijaturnom osiguraču C16	140
Faktor snage λ	> 0,7
Ukupno harmonijsko izobličenje	< 64 %
Stupanj zaštite	II
Način rada	Integrirani LED driver

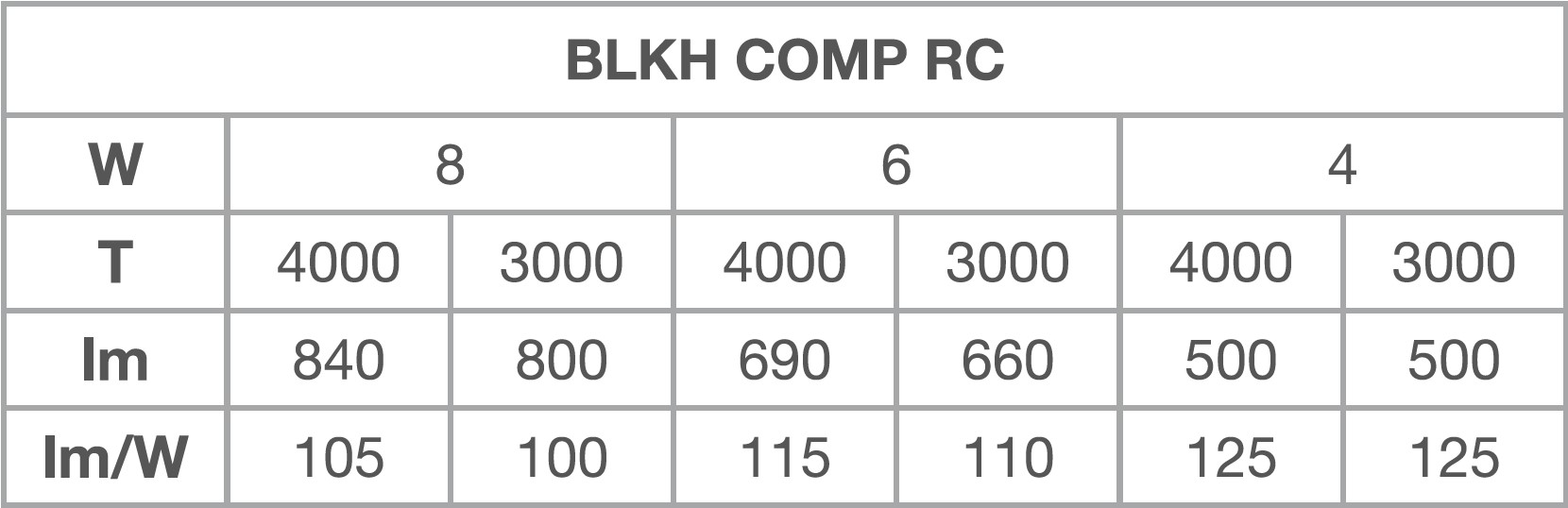

¹⁾ Za moguće opcije pogledajte sliku tablice lumena/snage

Fotometrijski podaci

Svjetlosni tok	840 lm / 690 lm / 500 lm ¹⁾
Svjetlosna učinkovitost	105 lm/W / 115 lm/W / 125 lm/W ¹⁾
Temperatura boje	3000 K / 4000 K
Boja svjetla (oznaka)	Toplo bijela; Hladno bijela
Faktor uzvrata boje Ra	> 80
Standardna devijacija usklađenosti boja	5 sdcm
Nisko treperenje	Da
Mjera za treperenje (Pst LM)	<1
Mjera za stroboskopski efekt (SVM)	<0.4
Skupina fotobiološke sigurnosti prema EN62778	RG0
Distribucija svjetla	125 °

¹⁾ Za moguće opcije pogledajte sliku tablice lumena/snage

Dimenzije i težina

Duljina	356,00 mm
Visina	80,00 mm
Širina	115,00 mm
Težina proizvoda	540,00 g

Materijali i boje

Boja proizvoda	Crno
Boja kućišta	Crno
RAL broj	RAL 9005
Materijal tijela	Polikarbonat (PC)
Materijal difuzora	Polikarbonat (PC)
Površinski materijal koji emitira svjetlost	Polikarbonat (PC)
Test s užarenom žicom prema IEC 60695-2-12	850 °C
Sadržaj žive	0.0 mg

Primjena i montaža

Raspon okolišne temperature	-20…+45 °C
Raspon temperature pri skladištenju	-20…+80 °C
Vrsta priključka	Konektor bez vijaka
Stupanj zaštite	IP65
Stupanj zaštite IK (otpornost na udarce)	IK10
Regulabilno	Ne
Vrsta montaže	Površina
Mjesto montaže	Strop; Zid
Aplikacijsko okruženje	Na otvorenom
S izvorom svjetla	Da
Zamjenjiv izvor svjetla	Ne

Vijek trajanja

Vijek trajanja L70/B50 na 25 °C	50000 h ¹⁾
Vijek trajanja L80/B10 na 25 °C	40000 h ¹⁾
Vijek trajanja L90/B10 na 25 °C	20000 h
Broj ciklusa paljenja/gašenja	100000

¹⁾ t[h]: L70 / B50 pri 25 °C (Ta), t[h]: L80 / B10 pri 25 °C (Ta), t[h]: L90 / B10 pri 25 °C (Ta)

Upravljački uređaj

Izlazna struja	220mA / 165mA / 115 mA
ECG - Izlazna struja	< 5 %

Certifikati i standardi

Standardi	CE; CB; UKCA; EAC; ENEC; TÜV SÜD
Svjetiljka s ograničenom površinskom temperaturom, „D znak“	Ne
Otporno na udarce loptom	Ne
EPD	LEDV-00052-V01.01-EN
LED modul zamjenjiv	Nije zamjenjiva

Dodatni podaci o proizvodu

Dodana funkcija

MULTI LUMEN; MULTI COLOR

SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ

Količina plemenitih metala	Sadrži najmanje 10 mg
Količina rijetkih zemnih elemenata	Sadrži najmanje 1 mg
Minimalna količina recikliranog materijala u pakiranju	80 % ¹⁾
Minimalni postotak recikliranog sadržaja u proizvodu	0 % ¹⁾
Mogućnost recikliranja proizvoda	Proizvod koji se uglavnom može reciklirati ¹⁾
Mogućnost recikliranja pakiranja	Uglavnom ambalaža koja se može reciklirati ¹⁾
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu	Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu	Ne

¹⁾ Prema Uredbi AGEC-a 2022-748 (Francusko zakonodavstvo protiv otpada za kružno gospodarstvo)

Šifra proizvoda	Jedinica pakiranja (komadi/jedinica)	Dimenzije (duljina x širina x visina)	Bruto težina	Obujam
4099854290480	Sklopiva kutija 1	85 mm x 128 mm x 390 mm	630.00 g	4.24 dm³
4099854290497	Pakiranje za dostavu 6	400 mm x 400 mm x 200 mm	3780.00 g	32.00 dm³

Upute za korisnika / sigurnosne upute
BULKHEAD COMPACT SEN

PDF (4.55 MB)

Pravne informacije
LSI BULKHEAD COMPACT

PDF (2.27 MB)

Pravne informacije
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Pravne informacije
Legal Insert G11193421

PDF (3.48 MB)

Pravne informacije
Safety Insert G11230262

PDF (247.31 KB)

Izjave o sukladnosti
CE declaration_BLKH COMP RC V LUM

PDF (235.16 KB)

Certifikati
ENEC BLKH COMP RC

PDF (347.99 KB)

EPD
ENVIRONMENTAL PRODUCT DECLARATION BULKHEAD COMPACT RECTANGULAR

PDF (675.6 KB)

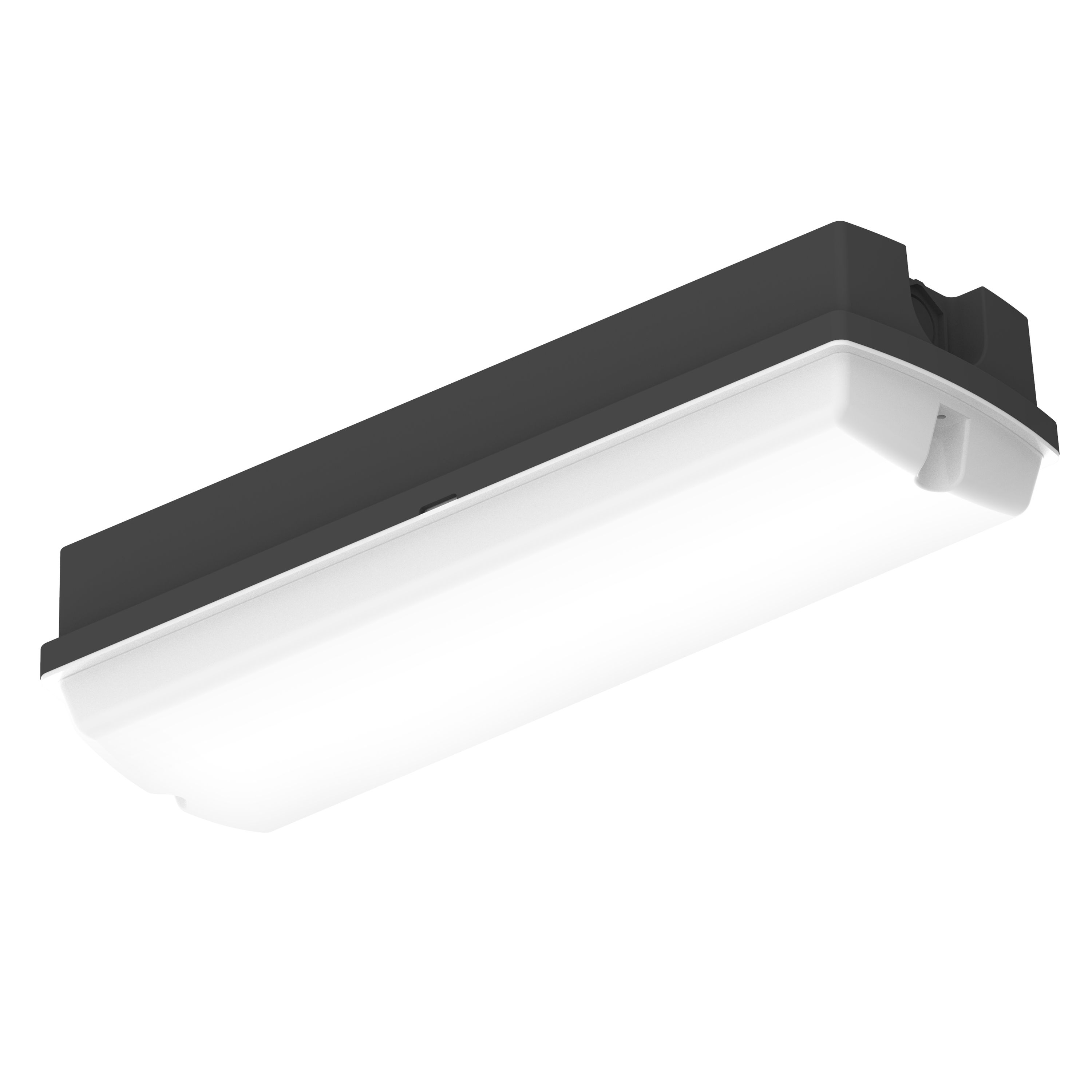

Slika proizvoda: bijela pozadina, dijagonala
BLKH COMP RC 8W CPS IP65 BK

JPG (470.83 KB)

Slika proizvoda: bijela pozadina, dijagonala, alternativna slika
BLKH COMP RC 8W CPS IP65 BK

JPG (406.41 KB)

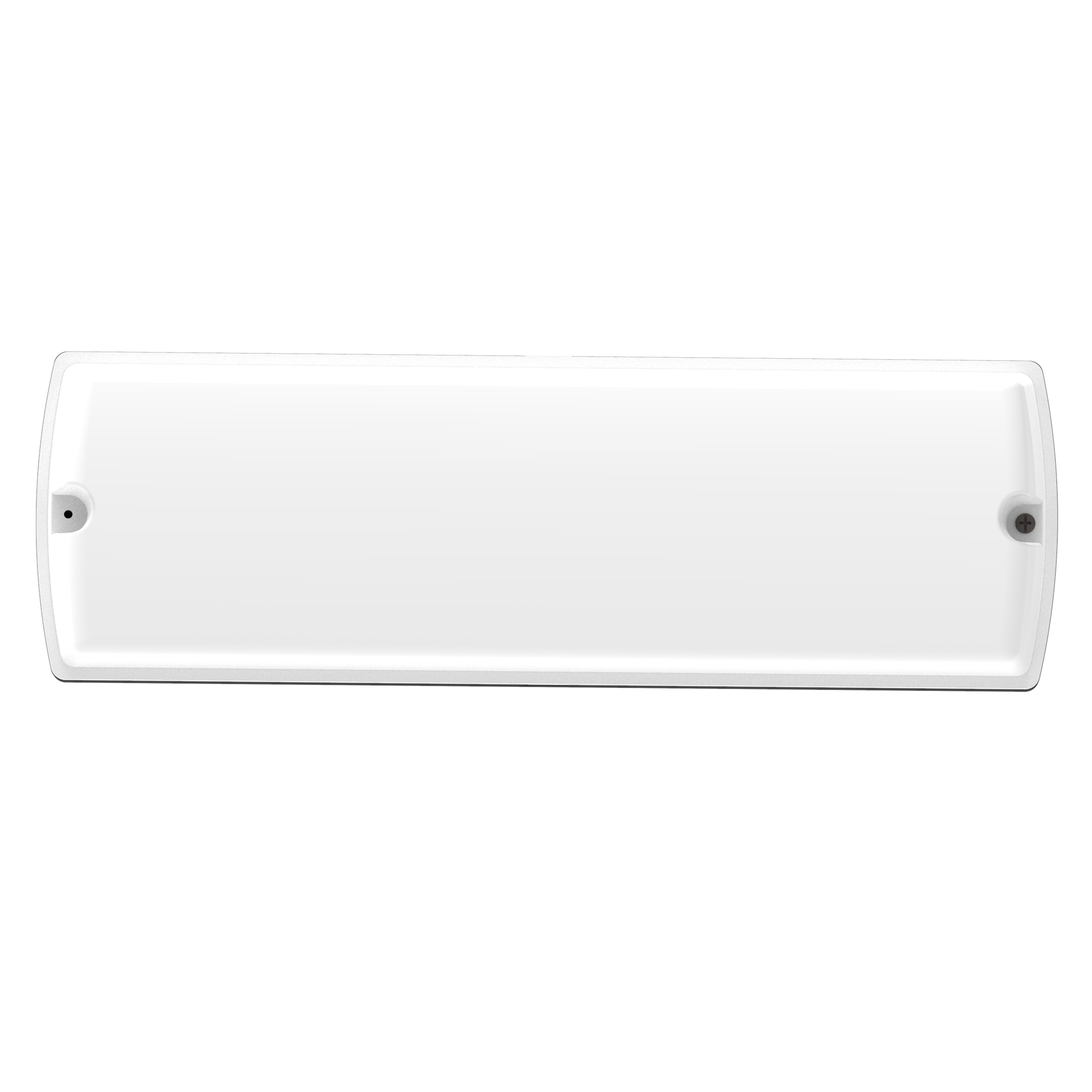

Slika proizvoda: bijela pozadina, vodoravno
BLKH COMP RC 8W CPS IP65 BK

JPG (294.1 KB)

Crtež linije proizvoda, sa slovima
BLKH COMP RC

SVG (80.03 KB)

Crtež linije proizvoda, s brojevima
SF BLKH COMP RECTANGULAR

PNG (78.36 KB)

Crtež linije proizvoda - tehnički
BLKH COMP RC

SVG (77.39 KB)

Kombinirani snimak = Slika proizvoda + slika pakiranja
BLKH COMP RC V 8W CPS IP65 BK

JPG (582.44 KB)

Slika pakiranja, prednja strana
BLKH COMP RC V 8W CPS IP65 BK

JPG (536.9 KB)

Slika pakiranja, razmak
BLKH COMP RC V 8W CPS IP65 BK

JPG (641.57 KB)

Informacije o katalogu 1
BLKH COMP RC V 8W CPS IP65

JPG (114.47 KB)

Informacije o katalogu 2
BLKH COMP RC

PNG (115.83 KB)

Informacije o katalogu 4
BLKH COMP RC

PNG (13.85 KB)

Guarantee Label
GL-4099854290480

PDF (329.96 KB)

IES datoteka (IES)
BLKH COMP RC V 8W 830 IP65 BK

IES (72.95 KB)

IES datoteka (IES)
BLKH COMP RC V 8W 840 IP65 BK

IES (72.95 KB)

LDT datoteka (Eulumdat)
BLKH COMP RC V 8W 830 IP65 BK

LDT (54.23 KB)

LDT datoteka (Eulumdat)
BLKH COMP RC V 8W 840 IP65 BK

LDT (54.23 KB)

ULD datoteka (DIALux)
BLKH COMP RC V 8W CPS IP65 BK

ULD (361.47 KB)

ROLF datoteka (RELUX)
BLKH COMP RC V 8W CPS IP65 BK

ROLF (228.6 KB)

UGR datoteka (UGR tablica)
BLKH COMP RC V 8W 830 IP65 BK

PNG (61.26 KB)

UGR datoteka (UGR tablica)
BLKH COMP RC V 8W 840 IP65 BK

PNG (61.26 KB)

Krivulja raspodjele svjetlosti tipa stožac
BLKH COMP RC V 8W 830 IP65 BK

SVG (16.75 KB)

Krivulja raspodjele svjetlosti tipa stožac
BLKH COMP RC V 8W 840 IP65 BK

SVG (16.75 KB)

Krivulja raspodjele svjetlosti tipa polarna
BLKH COMP RC V 8W 830 IP65 BK

SVG (20.38 KB)

Krivulja raspodjele svjetlosti tipa polarna
BLKH COMP RC V 8W 840 IP65 BK

SVG (20.38 KB)

BIM Revit 3D
Bulkhead Compact Rectangular

ZIP (7.65 MB)

CAD STEP 3D
BLKH COMP

STEP (2.25 MB)

Slike primjene Getty

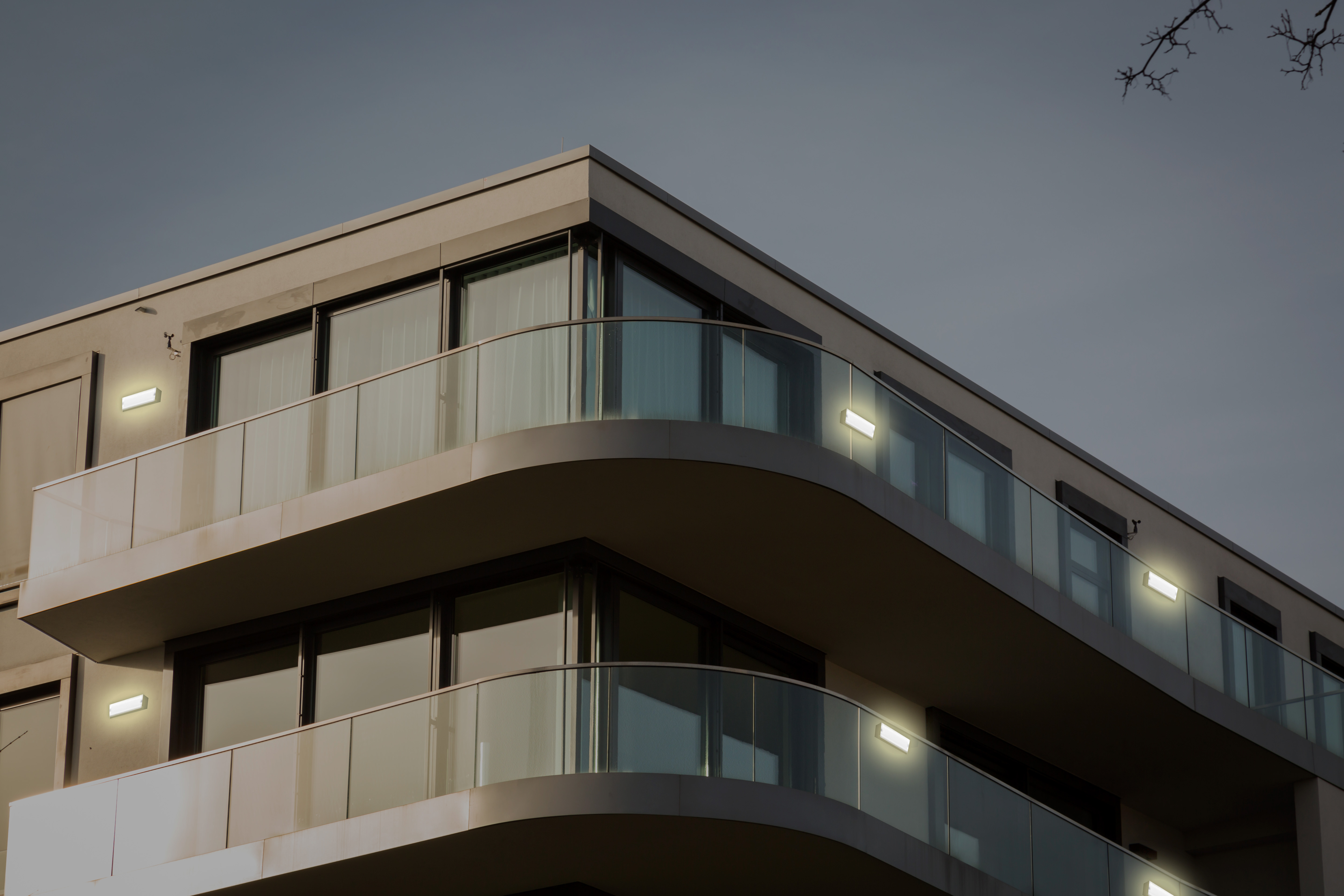

Modern condominium with surface bulkhead RC

JPG (1.64 MB)

Slike primjene Getty

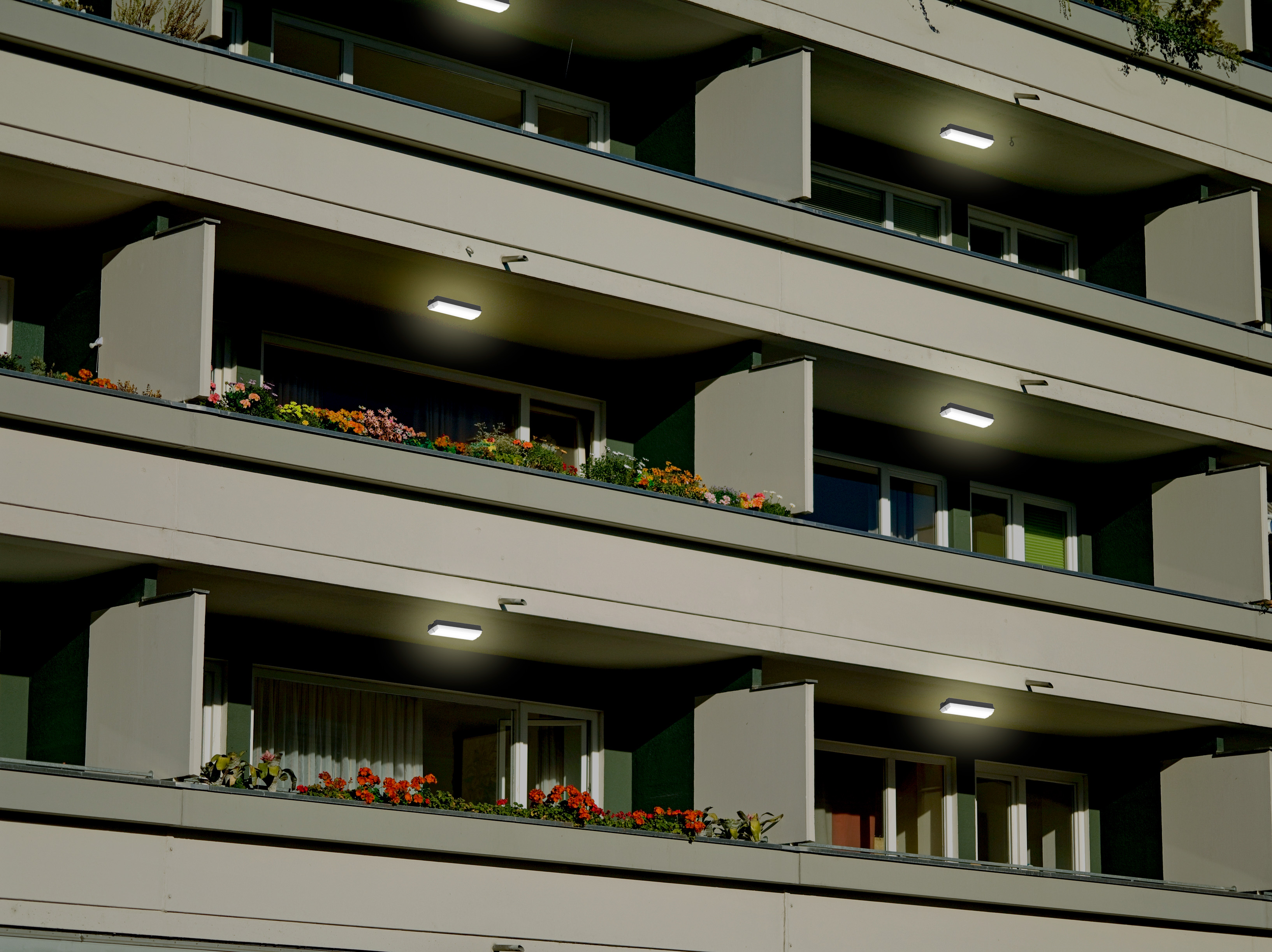

Apartment Building in Residential Area with Bulkhead
