SURFACE SQUARE 330
SF SQUARE 330 V 24W 840 IP44
GTIN: 4099854041976
Sklopiva kutija / 1
Prikaži sve pakete
Jamstveni uvjeti
INFORMACIJE O PROIZVODU
Prednosti proizvoda
- Unutarnja svjetiljka s visokom svjetlosnom učikonvitošću
- Ušteda energije do 55 % u usporedbi sa svjetiljkama s fluokompaktnim žaruljama
- Jednostavno i brzo postavljanje
- Vrlo homogeno svjetlo
- 3-godišnje jamstvo
Područja primjene
- Hodnici
- Stubišta
- Kupaonice
- Predvorja
Karakteristike proizvoda
- Stupanj zaštite: IP44 (stropna montaža), IP20 (montaža na zid)
- Otpornost na udarce: IK03
- Metalno kućište, PMMA difuzor
- Radna temperatura okoline: –20…+40 °C
- Samo za unutarnju upotrebu, nije prikladno za vanjsku upotrebu
Oprema / Pribor
- Replacement cover optionally available
Reference / Poveznice
- Za Jamstvo pogledajte www.ledvance.hr/jamstvo
Električni podaci
| Nazivna snaga | 24,00 W |
| Nazivni napon | 220…240 V |
| Mrežna frekvencija | 50…60 Hz |
| Nazivna struja | 115,000 mA |
| Uklopna struja | 7,2 A |
| Vrijeme uklopne struje Th50 | 5.9 µs |
| Maks. broj svjetiljki po minijaturnom osiguraču B16 | 104 |
| Maks. br. svj. na osiguraču C10 A | 66 |
| Maks. broj svjetiljki po minijaturnom osiguraču C16 | 106 |
| Faktor snage λ | > 0,70 |
| Ukupno harmonijsko izobličenje | < 60 % |
| Stupanj zaštite | I |
| Način rada | Integrirani LED driver |
Fotometrijski podaci
| Svjetlosni tok | 2000 lm |
| Svjetlosna učinkovitost | 83 lm/W |
| Temperatura boje | 4000 K |
| Boja svjetla (oznaka) | Hladno bijela |
| Faktor uzvrata boje Ra | > 80 |
| Standardna devijacija usklađenosti boja | < 6 sdcm |
| Nisko treperenje | Da |
| Mjera za treperenje (Pst LM) | < 1 |
| Mjera za stroboskopski efekt (SVM) | < 0.4 |
| Skupina fotobiološke sigurnosti prema EN62778 | RG0 |
| Distribucija svjetla | 120 ° |
Dimenzije i težina
| Duljina | 330,00 mm |
| Visina | 75,00 mm |
| Širina | 330,00 mm |
| Težina proizvoda | 655,00 g |
Materijali i boje
| Boja proizvoda | Bijelo |
| Boja kućišta | Bijelo |
| RAL broj | RAL 9003 |
| Materijal tijela | Čelik |
| Materijal difuzora | Polimetilmetakrilat (PMMA) |
| Površinski materijal koji emitira svjetlost | PMMA |
| Test s užarenom žicom prema IEC 60695-2-12 | 650 °C |
| Sadržaj žive | 0.0 mg |
Primjena i montaža
| Raspon okolišne temperature | -20…+40 °C |
| Raspon temperature pri skladištenju | -20…+80 °C |
| Vrsta priključka | Konektor, 3-polni |
| Stupanj zaštite | IP44 |
| Stupanj zaštite IK (otpornost na udarce) | IK03 |
| Regulabilno | Ne |
| Vrsta montaže | Površina |
| Mjesto montaže | Strop; Zid |
| Aplikacijsko okruženje | U zatvorenom |
| S izvorom svjetla | Da |
| Zamjenjiv izvor svjetla | Ne |
Vijek trajanja
| Vijek trajanja L70/B50 na 25 °C | 35000 h 1) |
| Vijek trajanja L80/B10 na 25 °C | 33000 h 1) |
| Vijek trajanja L90/B10 na 25 °C | 15000 h |
| Broj ciklusa paljenja/gašenja | 100000 |
1) t[h]: L70 / B50 pri 25 °C (Ta), t[h]: L80 / B10 pri 25 °C (Ta), t[h]: L90 / B10 pri 25 °C (Ta)
Upravljački uređaj
| Izlazna struja | 300 mA |
| ECG - Izlazna struja | < 5 % |
Certifikati i standardi
| Standardi | CE; CB; TÜV; UKCA; EAC |
| Svjetiljka s ograničenom površinskom temperaturom, „D znak“ | Ne |
| Otporno na udarce loptom | Ne |
| LED modul zamjenjiv | Nije zamjenjiva |
SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ
| Količina plemenitih metala | Sadrži najmanje 10 mg |
| Količina rijetkih zemnih elemenata | Sadrži najmanje 1 mg |
| Minimalna količina recikliranog materijala u pakiranju | 80 % 1) |
| Minimalni postotak recikliranog sadržaja u proizvodu | 0 % 1) |
| Mogućnost recikliranja proizvoda | Proizvod koji se uglavnom može reciklirati 1) |
| Mogućnost recikliranja pakiranja | Uglavnom ambalaža koja se može reciklirati 1) |
| Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu | Ne |
| Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu | Da |
| Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku | Lead (7439-92-1) |
1) Prema Uredbi AGEC-a 2022-748 (Francusko zakonodavstvo protiv otpada za kružno gospodarstvo)
| Šifra proizvoda | Jedinica pakiranja (komadi/jedinica) | Dimenzije (duljina x širina x visina) | Bruto težina | Obujam |
|---|---|---|---|---|
| 4099854041976 | Sklopiva kutija 1 |
87 mm x 367 mm x 369 mm | 916.00 g | 11.78 dm³ |
| 4099854041983 | Pakiranje za dostavu 5 |
457 mm x 387 mm x 404 mm | 5771.00 g | 71.45 dm³ |
Upute za korisnika / sigurnosne upute
UI SF SQUARE 330 V and SF SQUARE 330 SEN V
UI SF SQUARE 330 V and SF SQUARE 330 SEN V
Pravne informacije
LSI SF SQUARE 330 V 24W
LSI SF SQUARE 330 V 24W
Pravne informacije
Legal insert
Legal insert
Pravne informacije
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Izjave o sukladnosti
SF SQUARE 330 V 24W 830 IP44
SF SQUARE 330 V 24W 830 IP44
Slika proizvoda: bijela pozadina, dijagonala
SF SQUARE
SF SQUARE
Slika proizvoda: bijela pozadina, vodoravno
SF SQUARE
SF SQUARE
Slika proizvoda: bijela pozadina, uspravno
SF SQUARE
SF SQUARE
Crtež linije proizvoda, sa slovima
SF SQUARE
SF SQUARE
Crtež linije proizvoda, s brojevima
SF SQUARE
SF SQUARE
Linija crteža proizvoda, prednja strana, bez dimenzija
SF SQUARE
SF SQUARE

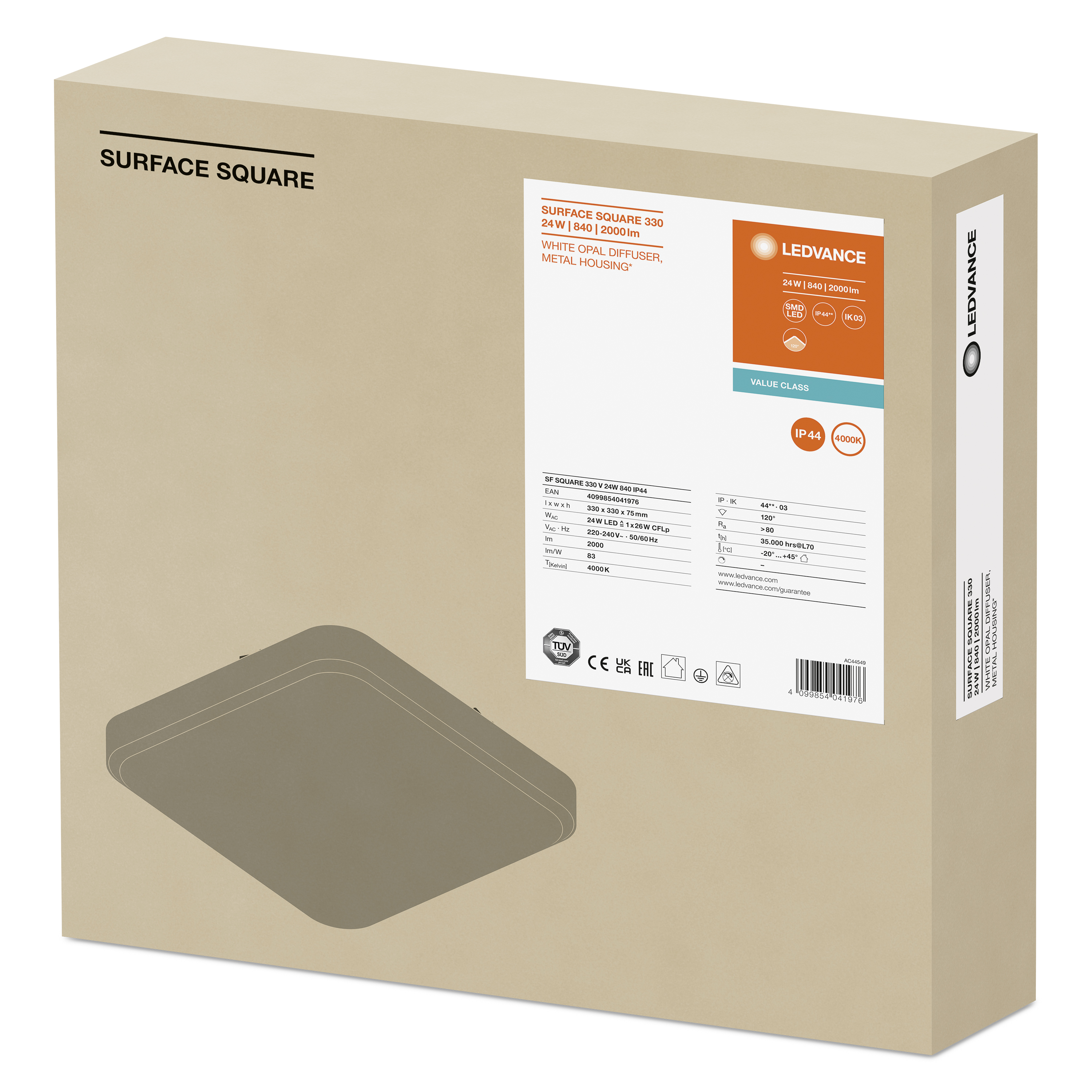

Slika pakiranja, razmak
Surface Square 330 V 24W IP44 WT MiCh
Surface Square 330 V 24W IP44 WT MiCh
Informacije o katalogu 1
SF SQUARE 330 V
SF SQUARE 330 V
Informacije o katalogu 2
SF SQUARE 330 V
SF SQUARE 330 V
Guarantee Label
GL-4099854041976
GL-4099854041976
IES datoteka (IES)
SF SQUARE 330 V 24W 4000K IP44
SF SQUARE 330 V 24W 4000K IP44
LDT datoteka (Eulumdat)
SF SQUARE 330 V 24W 4000K IP44
SF SQUARE 330 V 24W 4000K IP44
ULD datoteka (DIALux)
SF SQUARE 330V 24W 840 IP44
SF SQUARE 330V 24W 840 IP44
ROLF datoteka (RELUX)
SF SQUARE 330 24W 840 IP44
SF SQUARE 330 24W 840 IP44

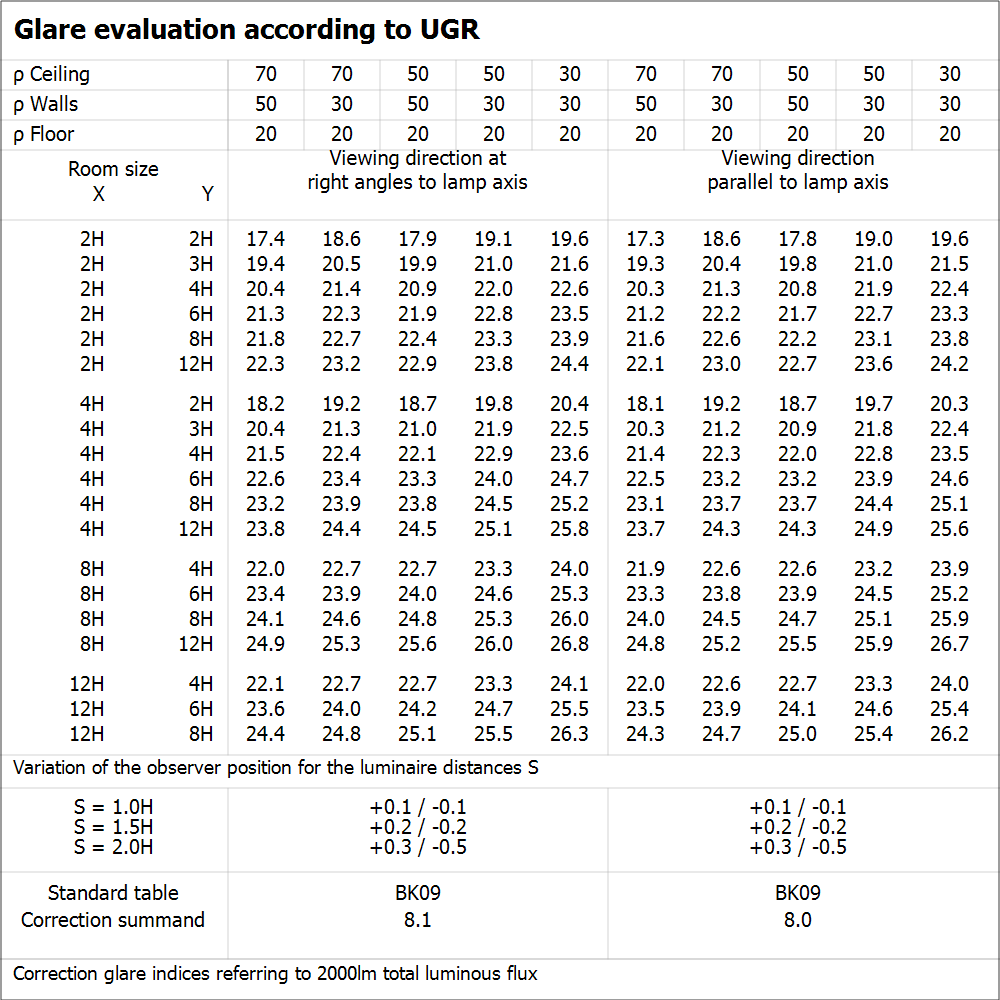

UGR datoteka (UGR tablica)
SF SQUARE 330 V 24W 4000K IP44
SF SQUARE 330 V 24W 4000K IP44
Krivulja raspodjele svjetlosti tipa stožac
SF SQUARE 330 V 24W 4000K IP44
SF SQUARE 330 V 24W 4000K IP44
Krivulja raspodjele svjetlosti tipa polarna
SF SQUARE 330 V 24W 4000K IP44
SF SQUARE 330 V 24W 4000K IP44
BIM Revit 3D
SF SQUARE
SF SQUARE
CAD STEP 3D
SF SQUARE 330
SF SQUARE 330

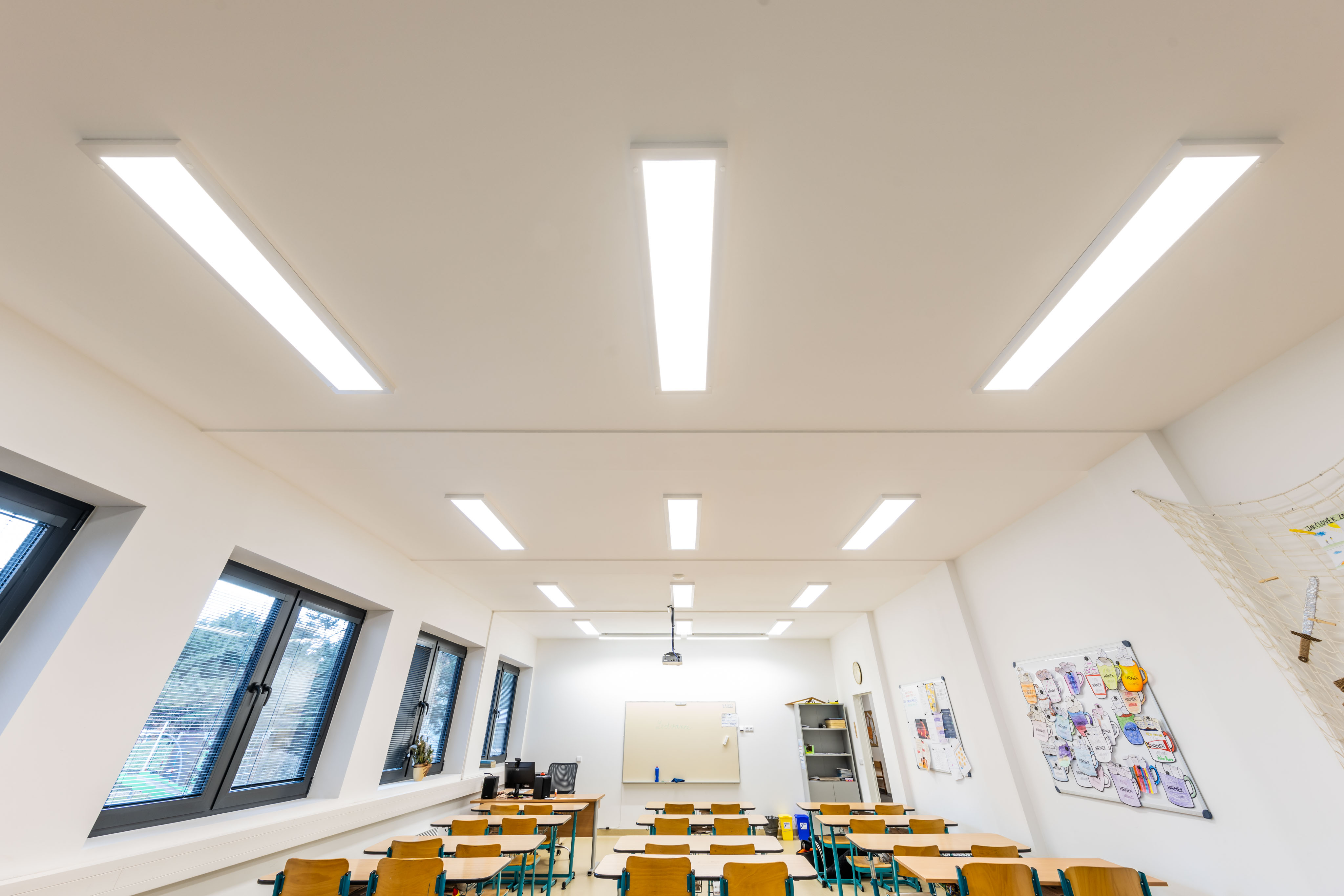

Slike primjene
Classroom Skola Prusanky
Classroom Skola Prusanky

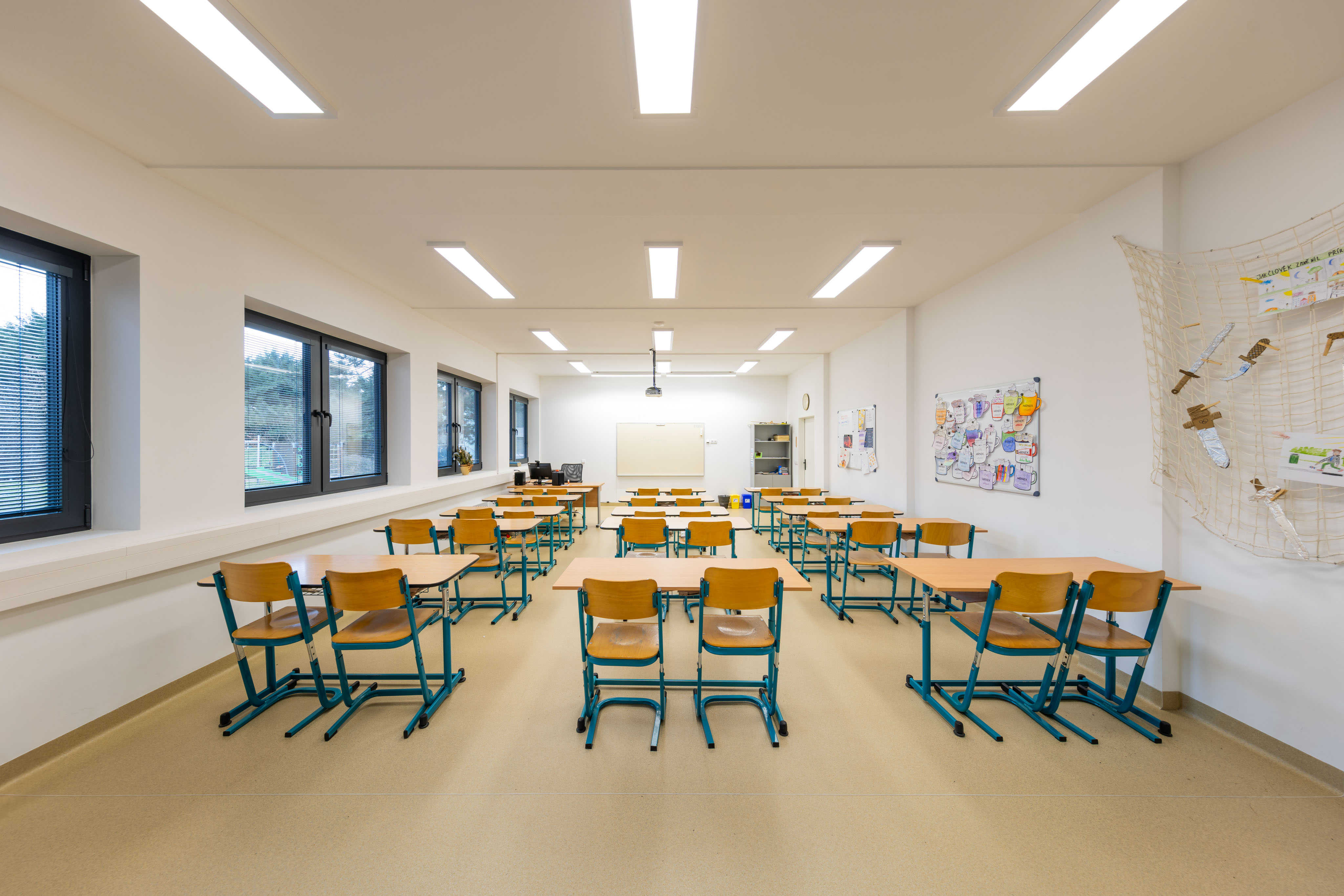

Slike primjene
Classroom Skola Prusanky
Classroom Skola Prusanky

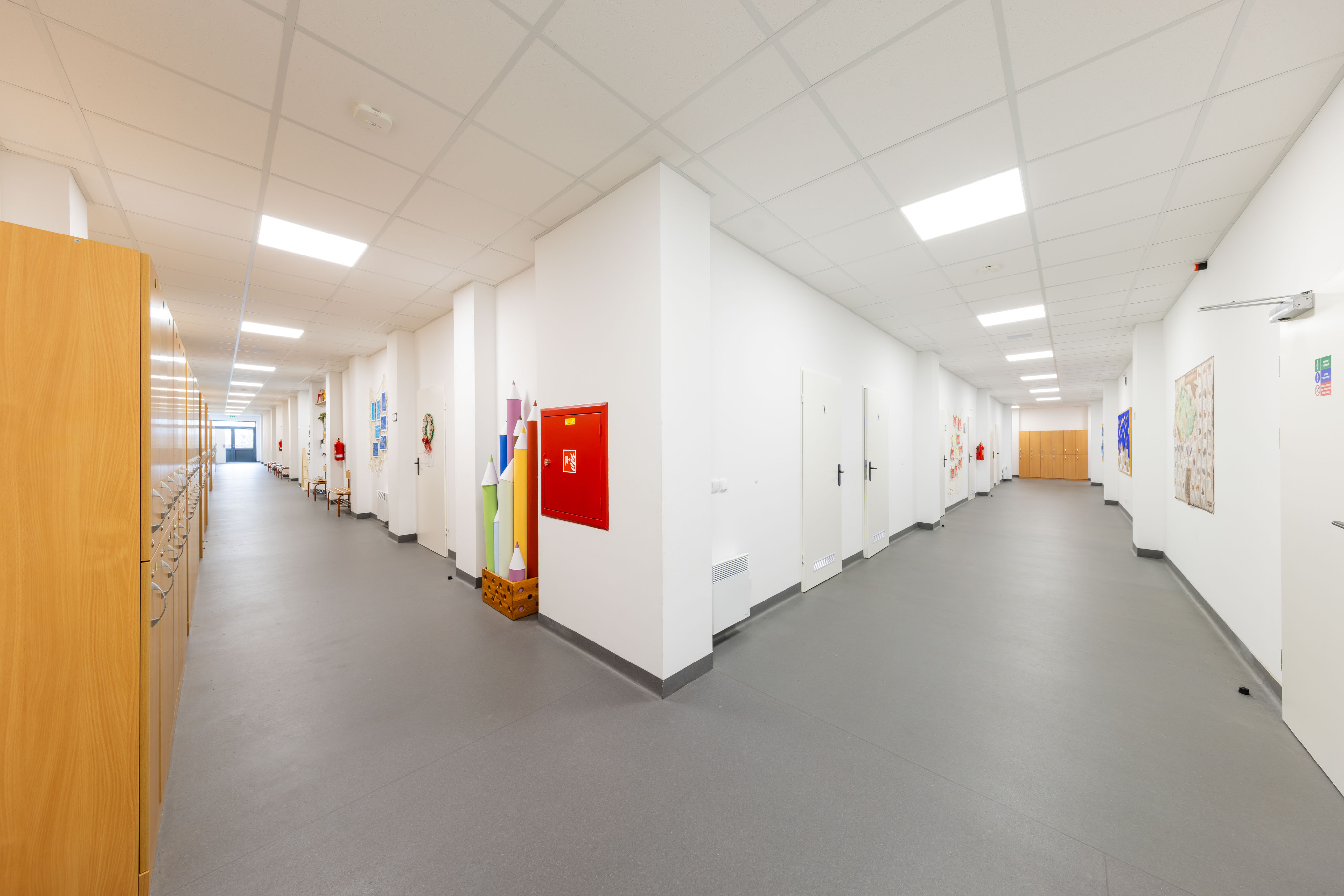

Slike primjene
Skola Prusanky School hall
Skola Prusanky School hall

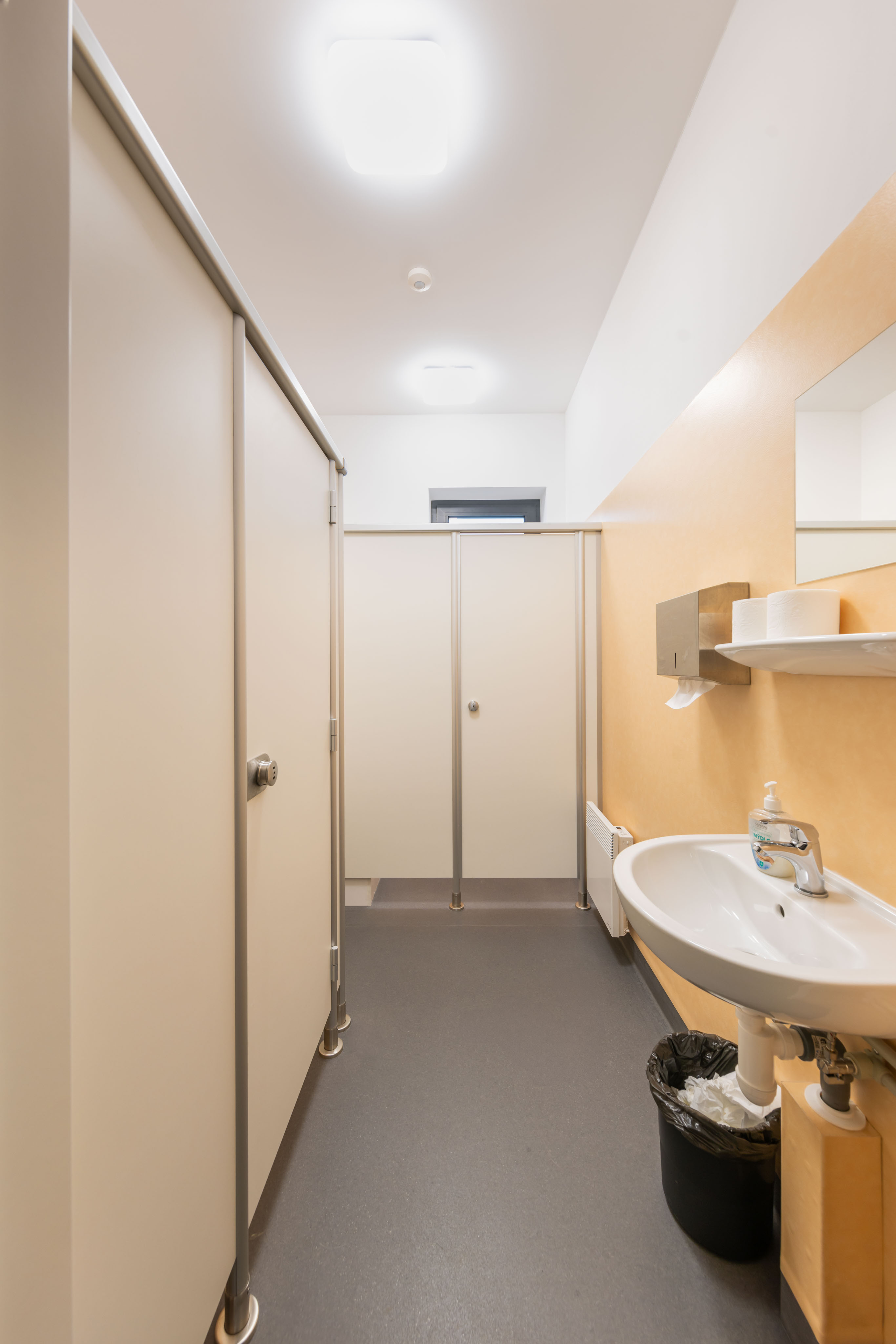

Slike primjene
Skola Prusanky Bathroom in the School
Skola Prusanky Bathroom in the School

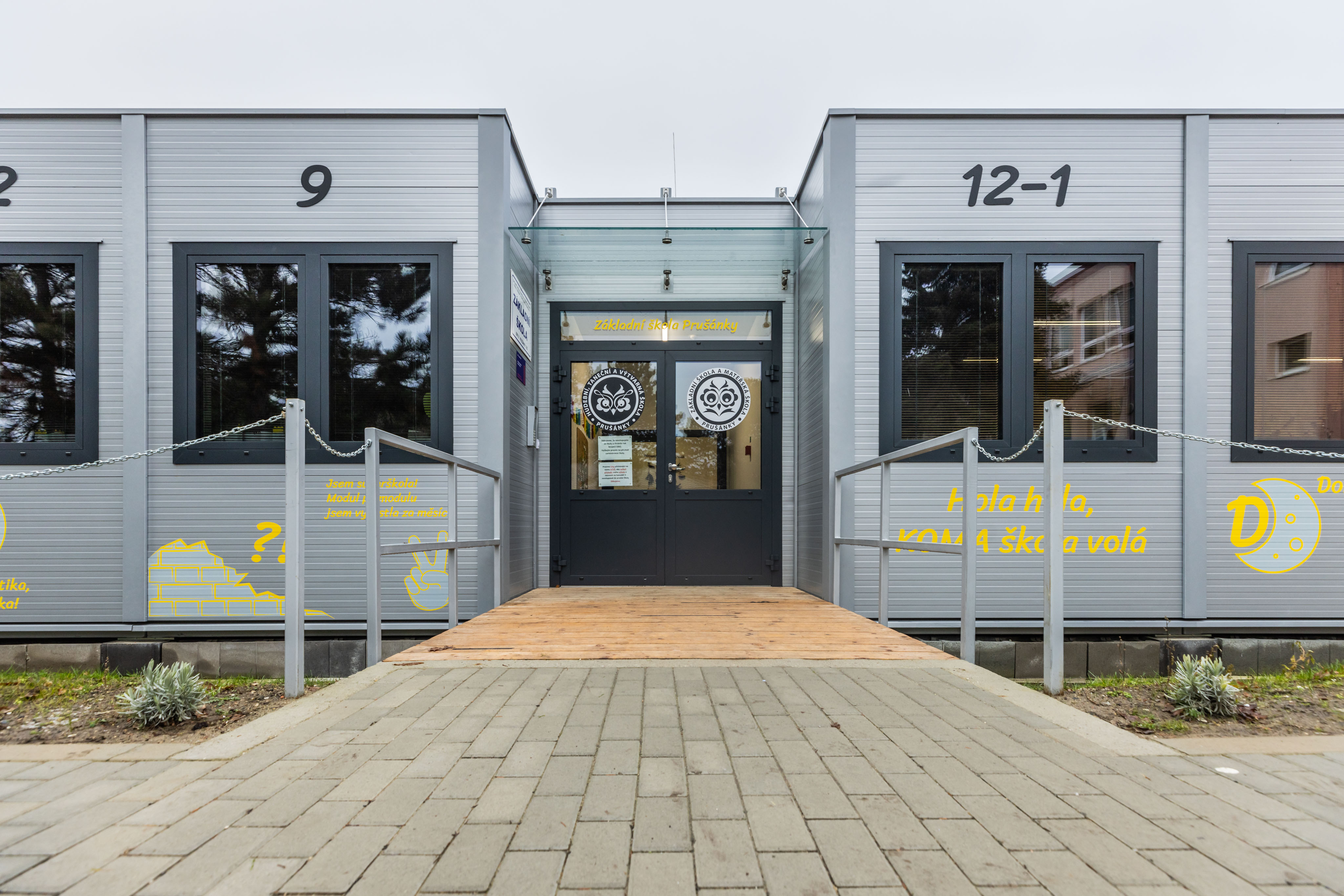

Slike primjene
