LINEAR SURFACE IP44
LN SF IP44 600 P 18W 840 WT
GTIN: 4058075733091
Sklopiva kutija / 1
Prikaži sve pakete
Jamstveni uvjeti
INFORMACIJE O PROIZVODU
Prednosti proizvoda
- Niski troškovi održavanja i el. energije
- Zaštita od pada difuzora, krađe i vandalizma zahvaljujući sigurnosnim vijcima
- Ulaz za kabel na stražnjoj strani svjetiljke i na svakom završnom poklopcu za jednostavnu instalaciju
- Jednostavno i brzo postavljanje
- Svjetlo bez treperenja zahvaljujući posebnoj elektroničkoj predspojnoj napravi
- 5-godišnje jamstvo
Područja primjene
- Učinkovita zamjena za tradicionalne T8 i T5 svjetiljke
- Javne zgrade
- Opća rasvjeta
- Knjižnice, škole
Karakteristike proizvoda
- Nadgradna svjetiljka s direktnom direktnom rasvjetom
- Stupanj zaštite: IP44
- Otpornost na udarce: IK08
- Dostupno u 3 različite duljine: 600 mm, 1200 mm i 1500 mm
- Visoka svjetlosna učinkovitost: do 137 lm/W
- Kabel za prolazno ožičenje već instaliran
- Vijek trajanja (L80/B10): 70.000 h (pri 25°C)
- Bijelo obojeno čelično kućište (kao RAL: 9003)
- Materijal difuzora: UV-stabilan polikarbonat
- Završni poklopci (od polikarbonata) pričvršćeni vijcima na kućište
Oprema / Pribor
- Opremljen kablovima i konektorima za prolazno ožičenje
- Uključuje rasterećenje kabla bez alata
Sigurnosni savjet
- Sve električne priključke mora izvršiti kvalificirana osoba.
- Oprez, opasnost od strujnog udara.
- Proizvod sa stupnjem zaštite I. Svi električno vodljivi, metalni dijelovi kućišta koji mogu apsorbirati napon tijekom rada ili tijekom održavanja u slučaju kvara moraju biti neprekidno spojeni na zaštitni vodič za uzemljenje.
Reference / Poveznice
- Za Jamstvo pogledajte www.ledvance.hr/jamstvo
Električni podaci
| Nazivna snaga | 18,00 W |
| Nazivni napon | 220…240 V |
| Mrežna frekvencija | 50…60 Hz |
| Nazivna struja | 90,000 mA |
| Uklopna struja | 11 A |
| Vrijeme uklopne struje Th50 | 100 µs |
| Maks. broj svjetiljki po minijaturnom osiguraču B16 | 49 |
| Maks. br. svj. na osiguraču C10 A | 30 |
| Maks. broj svjetiljki po minijaturnom osiguraču C16 | 49 |
| Faktor snage λ | > 0,90 |
| Ukupno harmonijsko izobličenje | < 20 % |
| Stupanj zaštite | I |
| Način rada | Integrirani LED driver |
Fotometrijski podaci
| Svjetlosni tok | 2430 lm |
| Svjetlosna učinkovitost | 135 lm/W |
| Temperatura boje | 4000 K |
| Boja svjetla (oznaka) | Hladno bijela |
| Faktor uzvrata boje Ra | > 80 |
| Standardna devijacija usklađenosti boja | < 3 sdcm |
| Nisko treperenje | Da |
| Mjera za treperenje (Pst LM) | < 1 |
| Mjera za stroboskopski efekt (SVM) | < 0.4 |
| Skupina fotobiološke sigurnosti prema EN62778 | RG0 |
| Distribucija svjetla | 110 ° |
Dimenzije i težina
| Duljina | 608,00 mm |
| Visina | 63,00 mm |
| Širina | 166,00 mm |
| Težina proizvoda | 1400,00 g |
Materijali i boje
| Boja proizvoda | Bijelo |
| Boja kućišta | Bijelo |
| RAL broj | RAL 9003 |
| Materijal tijela | Čelik |
| Materijal difuzora | Polikarbonat (PC) |
| Površinski materijal koji emitira svjetlost | Polikarbonat (PC) |
| Test s užarenom žicom prema IEC 60695-2-12 | 650 °C |
| Sadržaj žive | 0.0 mg |
Primjena i montaža
| Raspon okolišne temperature | -20…+40 °C |
| Raspon temperature pri skladištenju | -40…+80 °C |
| Vrsta priključka | Konektor bez vijaka, 3-polni |
| Stupanj zaštite | IP44 |
| Stupanj zaštite IK (otpornost na udarce) | IK08 |
| Regulabilno | Ne |
| Vrsta montaže | Površina |
| Mjesto montaže | Zid; Strop |
| Aplikacijsko okruženje | U zatvorenom |
| Mehanički podesivo | Ne |
| S izvorom svjetla | Da |
| Zamjenjiv izvor svjetla | Ne |
Vijek trajanja
| Vijek trajanja L70/B50 na 25 °C | 70000 h 1) |
| Vijek trajanja L80/B10 na 25 °C | 70000 h 1) |
| Vijek trajanja L90/B10 na 25 °C | 51000 h |
| Broj ciklusa paljenja/gašenja | 100000 |
1) t[h]: L70 / B50 pri 25 °C (Ta), t[h]: L80 / B10 pri 25 °C (Ta), t[h]: L90 / B10 pri 25 °C (Ta)
Upravljački uređaj
| Izlazna struja | 440 mA |
| ECG - Izlazna struja | < 10 % |
Certifikati i standardi
| Standardi | CE; CB; ENEC; TÜV SÜD; UKCA; EAC; EPD |
| Svjetiljka s ograničenom površinskom temperaturom, „D znak“ | Da |
| Otporno na udarce loptom | Ne |
| EPD | LEDV-00047-V01.01-EN |
| LED modul zamjenjiv | Nije zamjenjiva |
SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ
| Količina plemenitih metala | Sadrži najmanje 10 mg |
| Količina rijetkih zemnih elemenata | Sadrži najmanje 1 mg |
| Minimalna količina recikliranog materijala u pakiranju | 80 % 1) |
| Minimalni postotak recikliranog sadržaja u proizvodu | 0 % 1) |
| Mogućnost recikliranja proizvoda | Proizvod koji se uglavnom može reciklirati 1) |
| Mogućnost recikliranja pakiranja | Uglavnom ambalaža koja se može reciklirati 1) |
| Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu | Ne |
| Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu | Da |
| Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku | Lead (7439-92-1) |
1) Prema Uredbi AGEC-a 2022-748 (Francusko zakonodavstvo protiv otpada za kružno gospodarstvo)
| Šifra proizvoda | Jedinica pakiranja (komadi/jedinica) | Dimenzije (duljina x širina x visina) | Bruto težina | Obujam |
|---|---|---|---|---|
| 4058075733091 | Sklopiva kutija 1 |
621 mm x 172 mm x 70 mm | 1850.00 g | 7.48 dm³ |
| 4058075733107 | Pakiranje za dostavu 4 |
635 mm x 302 mm x 200 mm | 8020.00 g | 38.35 dm³ |
Upute za korisnika / sigurnosne upute
UI LN SF P
UI LN SF P
Pravne informacije
Light Source Insert LN SF P WT IP44
Light Source Insert LN SF P WT IP44
Pravne informacije
Legal insert
Legal insert
Pravne informacije
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Izjave o sukladnosti
LN SF IP44
LN SF IP44
Certifikati
ENEC LN SF IP44 ONOFF
ENEC LN SF IP44 ONOFF
EPD
EPD EN LINEAR SURFACE IP44
EPD EN LINEAR SURFACE IP44
Slika proizvoda: bijela pozadina, dijagonala
LN SF P IP44
LN SF P IP44
Slika proizvoda: bijela pozadina, vodoravno
LN SF 600 P IP44
LN SF 600 P IP44
Slika proizvoda: bijela pozadina, uspravno
LN SF 600 P IP44
LN SF 600 P IP44
Crtež linije proizvoda, sa slovima
LN SF 600 P 18W WT IP44
LN SF 600 P 18W WT IP44
Crtež linije proizvoda, s brojevima
LN SF 600 P 18W WT IP44
LN SF 600 P 18W WT IP44
Crtež linije proizvoda - tehnički
LN SF 600 P 18W WT IP44
LN SF 600 P 18W WT IP44

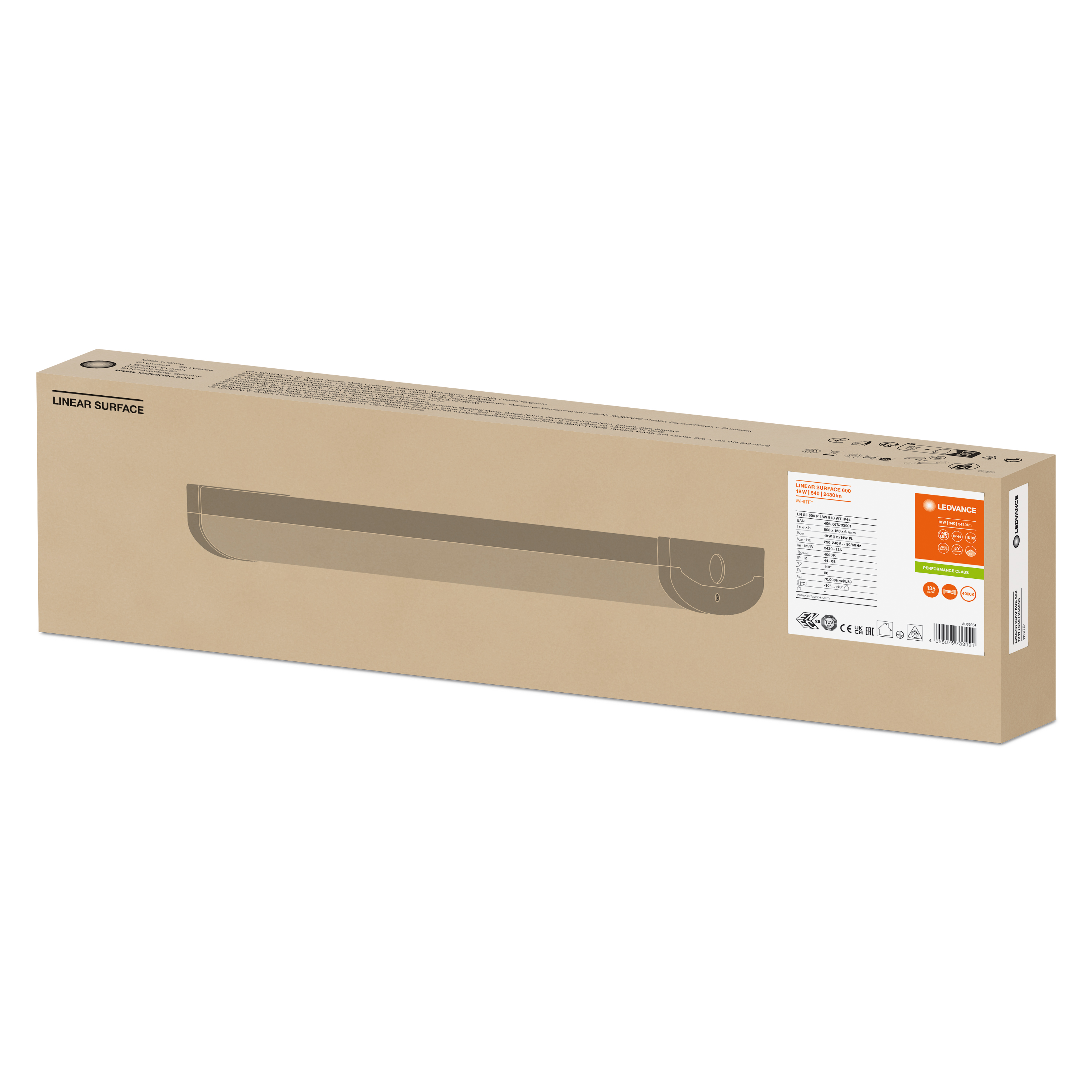

Slika pakiranja, razmak
LinearSurface60018WWTI P44
LinearSurface60018WWTI P44

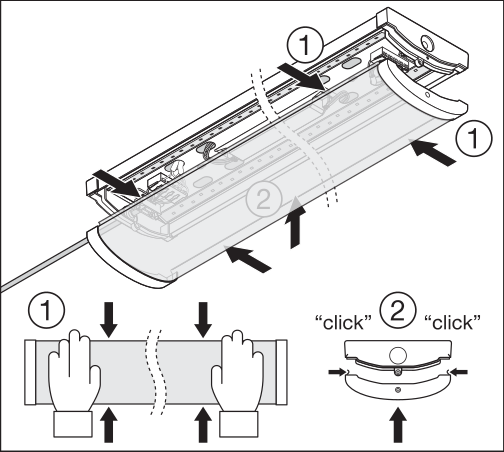

Informacije o katalogu 1
LN SF P WT IP44
LN SF P WT IP44
Informacije o katalogu 2
LN SF WT IP44
LN SF WT IP44
Informacije o katalogu 3
LN SF P IP44
LN SF P IP44

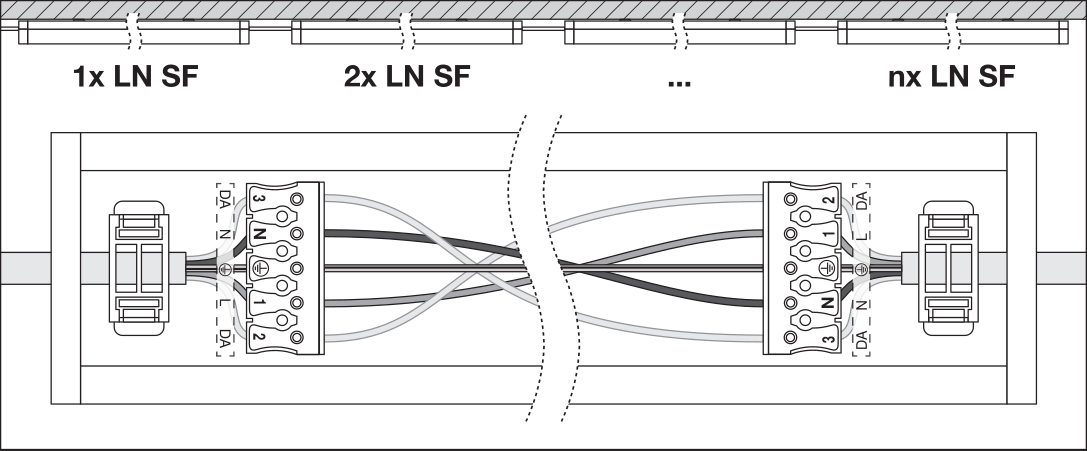

Informacije o katalogu 4

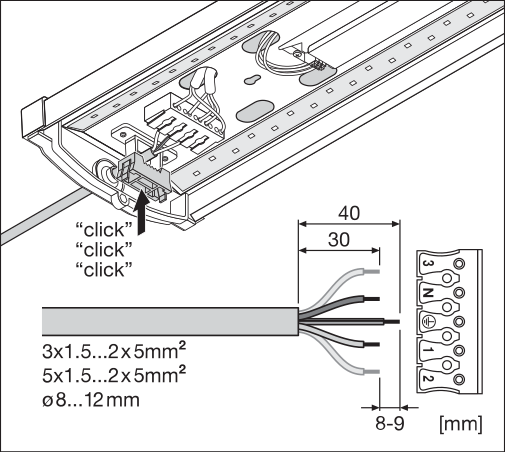

Informacije o katalogu 5
Informacije o katalogu 6
LN SF P WT IP44
LN SF P WT IP44
Guarantee Label
GL-4058075733091
GL-4058075733091
IES datoteka (IES)
LN SF 600 P 18W 840 WT IP44
LN SF 600 P 18W 840 WT IP44
LDT datoteka (Eulumdat)
LN SF 600 P 18W 840 WT IP44
LN SF 600 P 18W 840 WT IP44
ULD datoteka (DIALux)
LN SF 600 P 18W 840
LN SF 600 P 18W 840
ROLF datoteka (RELUX)
LN SF 600 P 18W 840
LN SF 600 P 18W 840

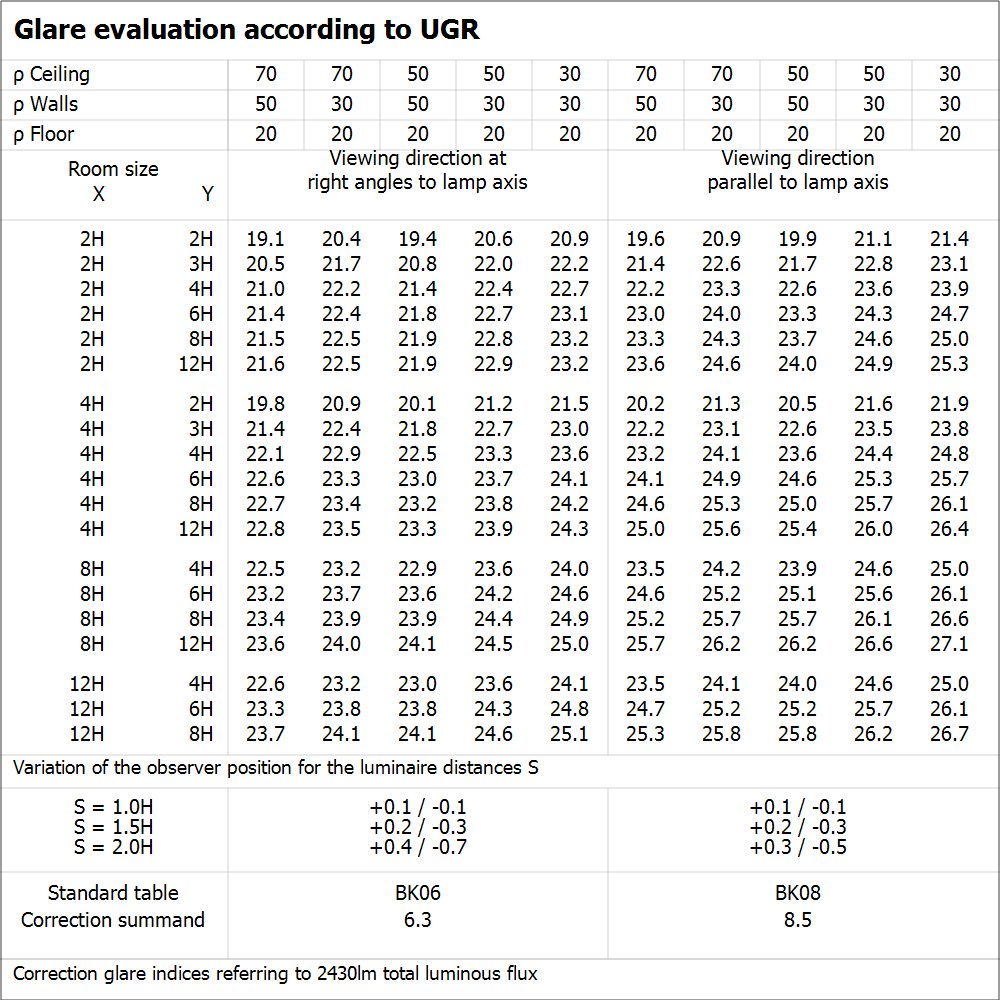

UGR datoteka (UGR tablica)
