HIGH BAY COMPACT GEN 1

HB COMP V 166W 840 110DEG IP65

GTIN: 4058075708198 Pakiranje za dostavu / 1 Prikaži sve pakete

Preuzmite tehnički list

Kontaktirajte prodaju

Jamstveni uvjeti

Alat za brzi izračun rasvijetljenosti
Brzo planiranje projekata rasvjete

INFORMACIJE O PROIZVODU

Prednosti proizvoda

Moderni ekskluzivni dizajn
Ušteda energije do 60 % u odnosu na tradicionalne high-bay svjetiljke
Optimizirana težina i dimenzije zahvaljujući kompaktnom dizajnu

Područja primjene

Zamjena za high-bay svjetiljke sa živinom ili metal-halogenom žaruljom
Skladišta
Hale za logistiku
Industrija
Visoki stropovi (npr. u trgovačkim centrima, zračnim lukama, poslovnim zgradama, ulaznim prostorima)

Karakteristike proizvoda

Radna temperatura: –20…45 °C
Crno aluminijsko kućište, difuzor od kaljenog stakla
Mat difuzor
Stupanj zaštite: IP65
Vijek trajanja (L70): do 50.000 h
Visoka svjetlosna učinkovitost: do 120 lm/W

Oprema / Pribor

Dostupan nosač
Dostupan odsijač

Reference / Poveznice

Za Jamstvo pogledajte www.ledvance.hr/jamstvo

Električni podaci

Nazivna snaga	166,00 W
Nazivni napon	220…240 V
Mrežna frekvencija	50…60 Hz
Nazivna struja	720 mA
Uklopna struja	8.34 A
Vrijeme uklopne struje T_h50	19.84 µs
Maks. broj svjetiljki po minijaturnom osiguraču B16	17
Maks. br. svj. na osiguraču C10 A	11
Maks. broj svjetiljki po minijaturnom osiguraču C16	17
Faktor snage λ	> 0,90
Ukupno harmonijsko izobličenje	< 20 %
Stupanj zaštite	I
Način rada	Mrežni napon

Fotometrijski podaci

Svjetlosni tok	20000 lm
Svjetlosna učinkovitost	120 lm/W
Temperatura boje	4000 K
Boja svjetla (oznaka)	Hladno bijela
Faktor uzvrata boje Ra	> 80
Standardna devijacija usklađenosti boja	≤5 sdcm
Skupina fotobiološke sigurnosti prema EN62778	RG1
Distribucija svjetla	110 °

Dimenzije i težina

Promjer	260,00 mm
Visina	50,00 mm
Težina proizvoda	1500,00 g
Dužina kabla	500 mm

Materijali i boje

Boja proizvoda	Crno
Boja kućišta	Crno
RAL broj	RAL 9017
Materijal tijela	Aluminij
Test s užarenom žicom prema IEC 60695-2-12	850 °C

Primjena i montaža

Raspon okolišne temperature	-20…+45 °C
Vrsta priključka	Kabel, 3-polni
Stupanj zaštite	IP65
Stupanj zaštite IK (otpornost na udarce)	IK06
Regulabilno	Ne
Vrsta montaže	Vrh stupa
Mjesto montaže	Strop
Aplikacijsko okruženje	U zatvorenom
S izvorom svjetla	Da
Zamjenjiv izvor svjetla	Ne

Vijek trajanja

Vijek trajanja L70/B50 na 25 °C	50000 h ¹⁾
Vijek trajanja L80/B10 na 25 °C	45000 h ¹⁾
Vijek trajanja L90/B10 na 25 °C	30000 h
Broj ciklusa paljenja/gašenja	> 100000

¹⁾ t[h]: L70 / B50 pri 25 °C (Ta), t[h]: L80 / B10 pri 25 °C (Ta), t[h]: L90 / B10 pri 25 °C (Ta)

Certifikati i standardi

Standardi	CE; UKCA; CB; EAC
Svjetiljka s ograničenom površinskom temperaturom, „D znak“	Ne
Otporno na udarce loptom	Ne
EPD	LEDV-00040-V01.01-EN
LED modul zamjenjiv	Nije zamjenjiva

SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ

Minimalna količina recikliranog materijala u pakiranju	80 % ¹⁾
Minimalni postotak recikliranog sadržaja u proizvodu	0 % ¹⁾
Mogućnost recikliranja proizvoda	Proizvod koji se uglavnom može reciklirati ¹⁾
Mogućnost recikliranja pakiranja	Uglavnom ambalaža koja se može reciklirati ¹⁾
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu	Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu	Additional info can be provided per individual request
Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku

¹⁾ Prema Uredbi AGEC-a 2022-748 (Francusko zakonodavstvo protiv otpada za kružno gospodarstvo)

Šifra proizvoda	Jedinica pakiranja (komadi/jedinica)	Dimenzije (duljina x širina x visina)	Bruto težina	Obujam
4058075708198	Pakiranje za dostavu 1	75 mm x 295 mm x 305 mm	1844.00 g	6.75 dm³

Upute za korisnika / sigurnosne upute
UI HighBay Compact V 110D

Pravne informacije
LS Insert HighBay Compact V 110D

Pravne informacije
Legal insert HB VAL AND HB COMP V

Pravne informacije
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Izjave o sukladnosti
EC Declaration HB COMP V

PDF (304.03 KB)

EPD
EPD EN HIGH BAY COMPACT

PDF (617.95 KB)

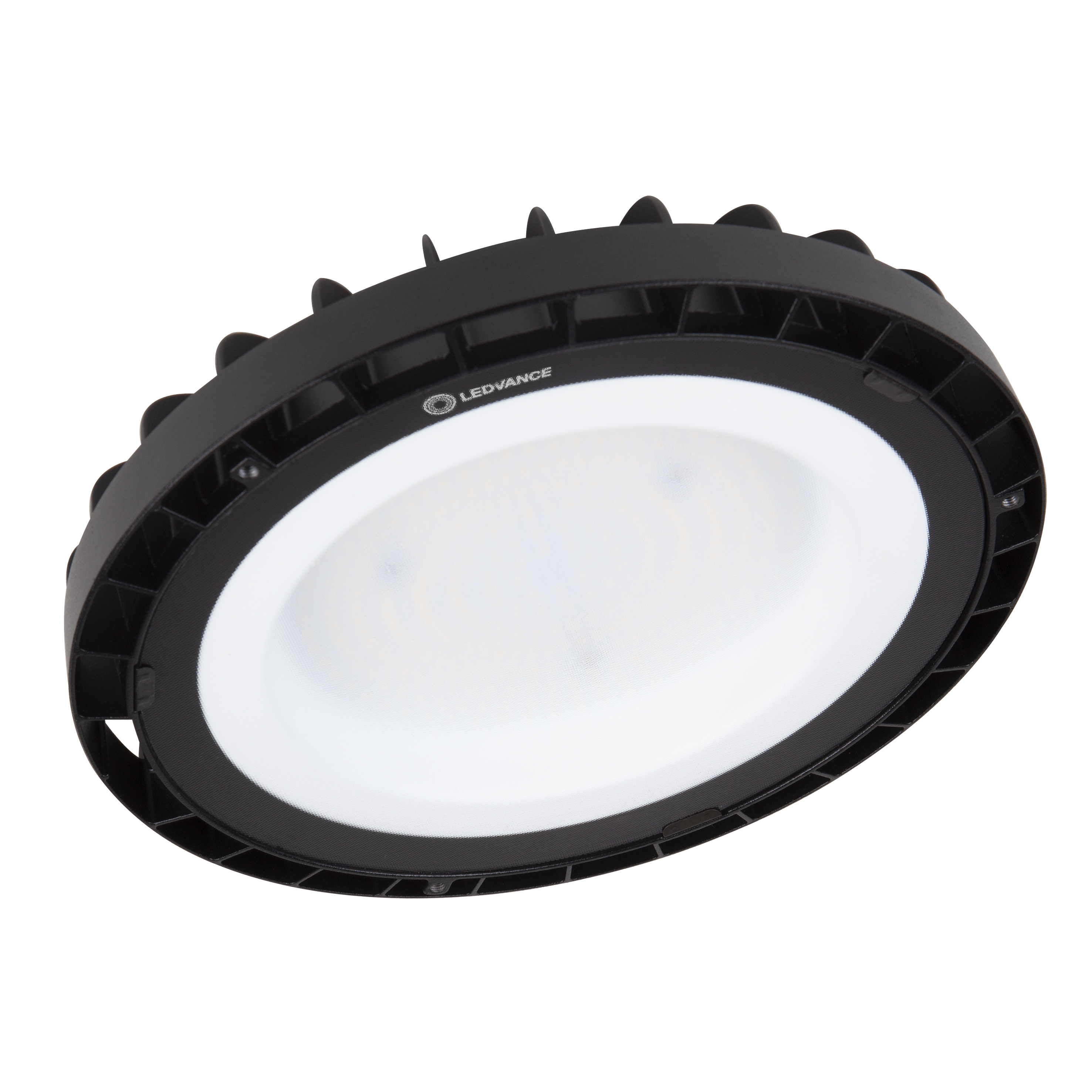

Slika proizvoda: bijela pozadina, dijagonala
HB COMP V 166W 840 110DEG IP65

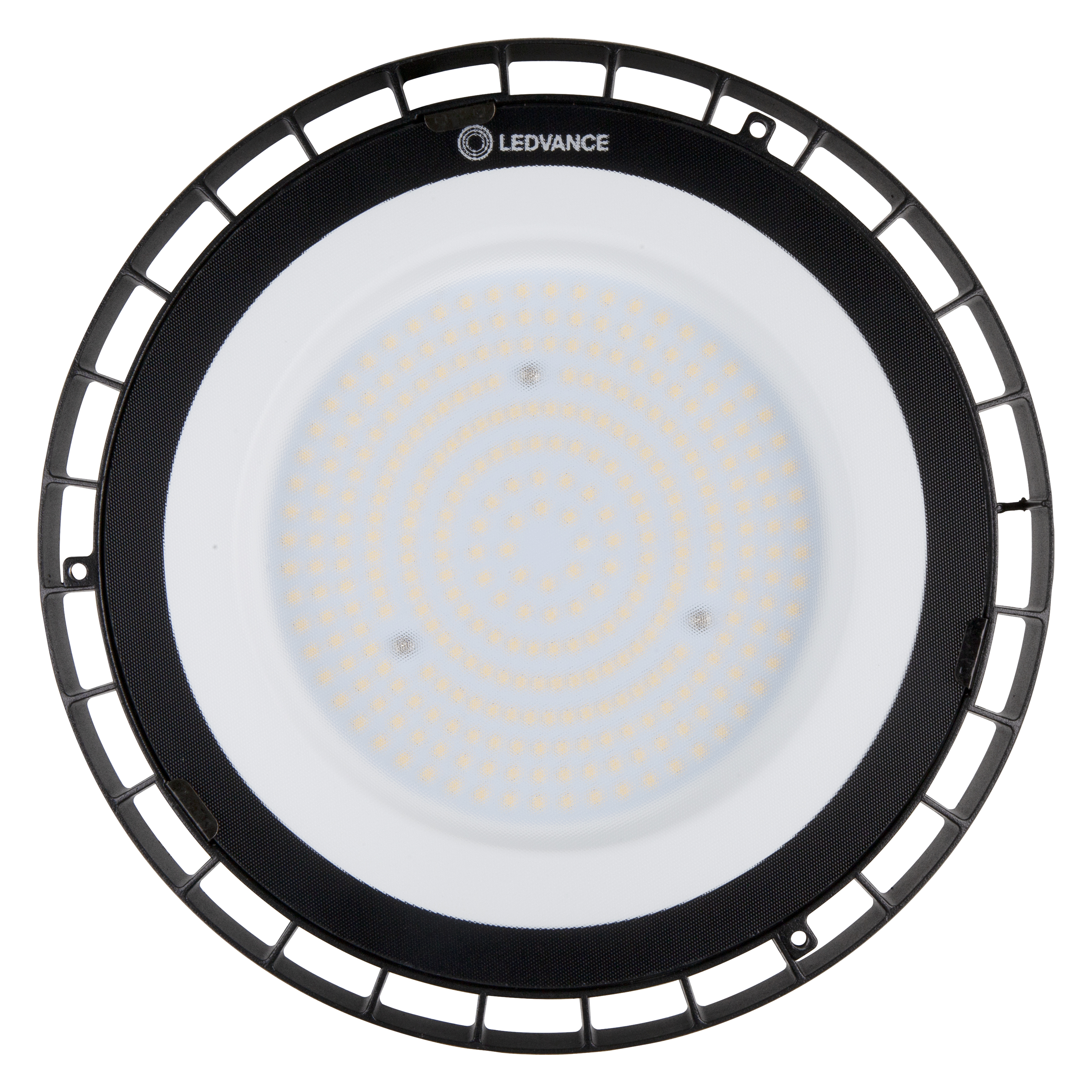

Slika proizvoda: bijela pozadina, uspravno
HB COMP V 166W 840 110DEG IP65

Crtež linije proizvoda, sa slovima
HB COMP V 166W 865 110DEG IP65

Crtež linije proizvoda, s brojevima
HB COMP V 166W 865 110DEG IP65

Crtež linije proizvoda - tehnički
HB COMP V 166W 865 110DEG IP65

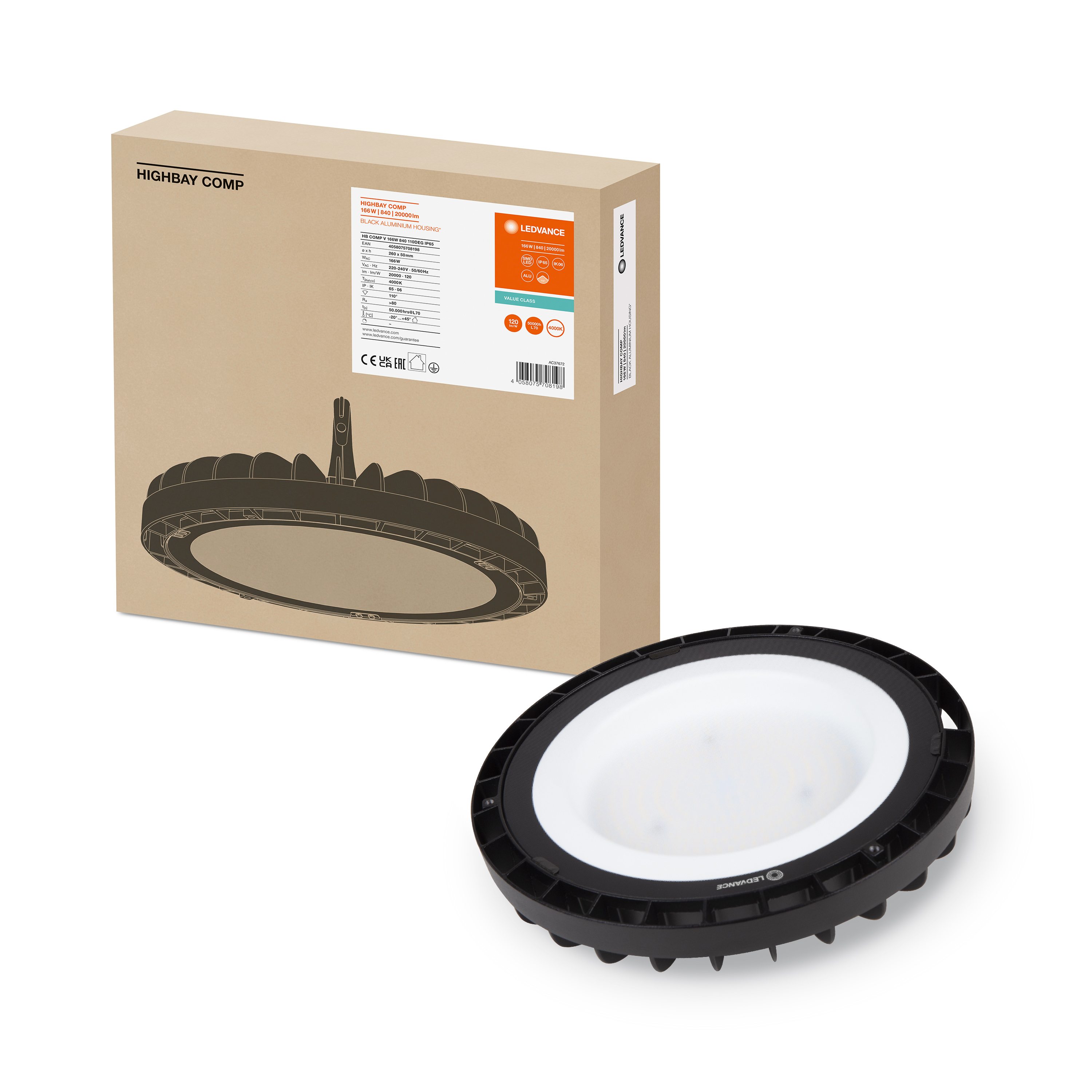

Kombinirani snimak = Slika proizvoda + slika pakiranja
HB COMP V 166W 840 110DEG IP65 VS1 LEDV

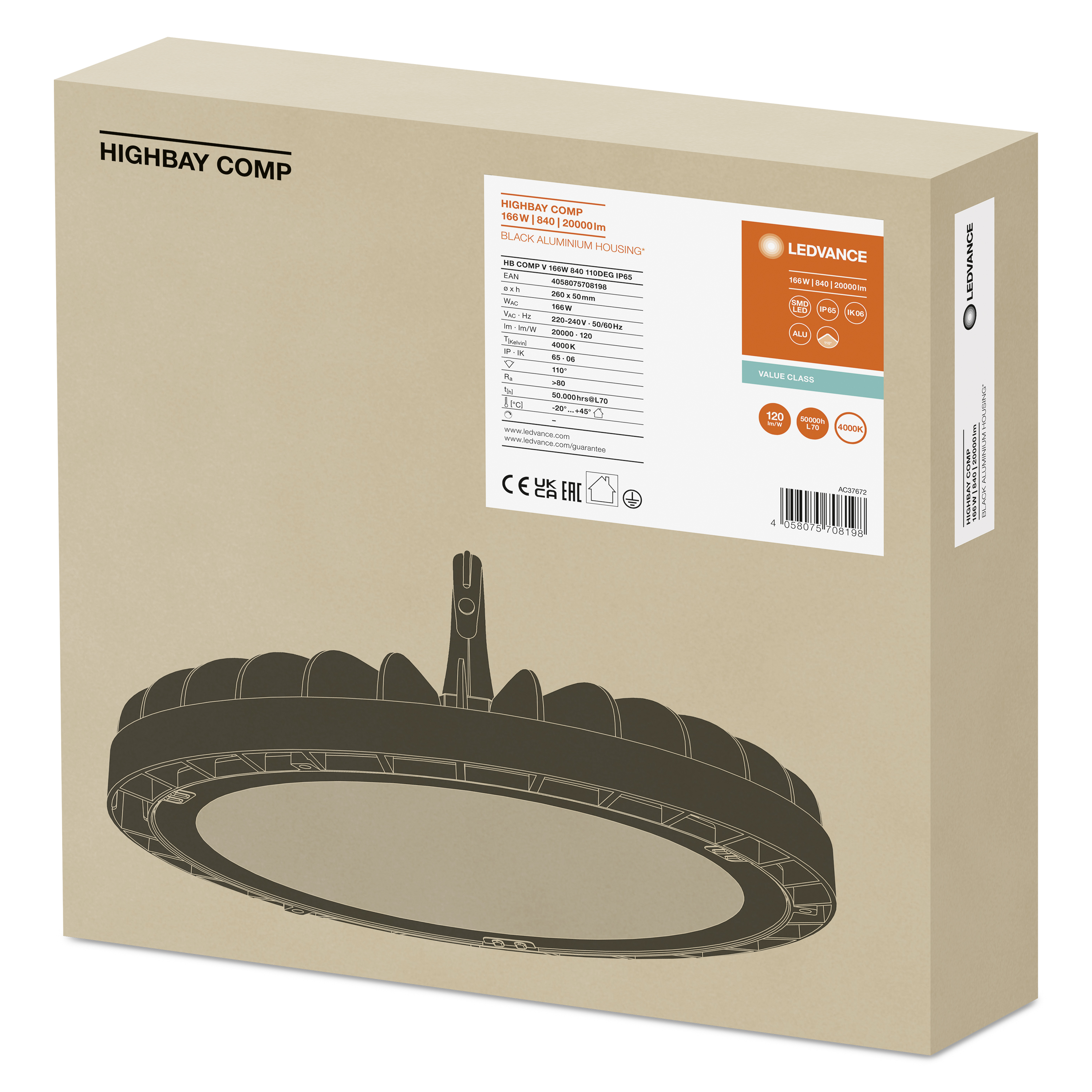

Slika pakiranja, razmak
HighBay COMPACT 166W 110DEG IP65 MiCh

Informacije o katalogu 1
HIGHBAY COMPACT V 110 DEG

SVG (475.29 KB)

Informacije o katalogu 2
HIGHBAY COMPACT V 110 DEG

SVG (661.38 KB)

Informacije o katalogu 3
HIGHBAY COMPACT V 110 DEG

SVG (627.33 KB)

Informacije o katalogu 4
HIGHBAY COMPACT V 110 DEG

SVG (472.73 KB)

Guarantee Label
GL-4058075708198

PDF (329.94 KB)

IES datoteka (IES)
HB COMP V 166W 840 110DEG IP65

LDT datoteka (Eulumdat)
HB COMP V 166W 840 110DEG IP65

ULD datoteka (DIALux)
HB COMP V 166W 840 110DEG

ULD (237.06 KB)

ROLF datoteka (RELUX)
HB COMP V 166W 840

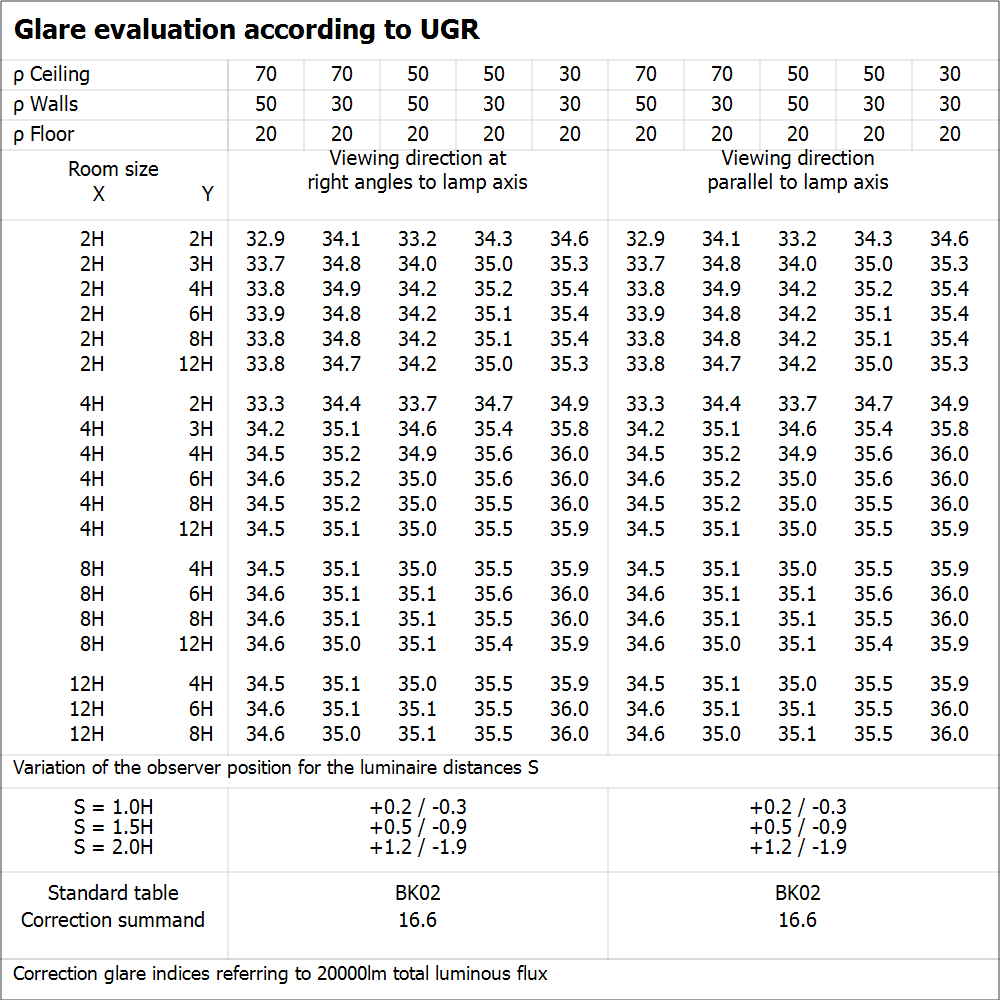

UGR datoteka (UGR tablica)
