HIGH BAY SENSOR GEN 4
HB SEN P 147W 840 70DEG IP65
GTIN: 4058075603271
Pakiranje za dostavu / 1
Prikaži sve pakete
Jamstveni uvjeti
INFORMACIJE O PROIZVODU
Prednosti proizvoda
- Jednostavno podešavanje osjetljivosti senzora, detekcije dnevnog svjetla i vremena čekanja
- Visoka svjetlosna učinkovitost
- Ušteda energije do 64 % u odnosu na tradicionalne high-bay svjetiljke
- 5-godišnje jamstvo
- Zahvaljujući visokom IP stupnju zaštite pogodno za upotrebu u prašnjavim i vlažnim prostorima
Područja primjene
- Zamjena za high-bay svjetiljke sa živinom ili metal-halogenom žaruljom
- Skladišta
- Hale za logistiku
- Industrija
- Visoki stropovi (npr. u trgovačkim centrima, zračnim lukama, poslovnim zgradama, ulaznim prostorima)
Karakteristike proizvoda
- Visokofrekventni senzor za detekciju dnevnog svjetla i pokreta
- Različiti svjetlosni tok i svjetlosni snop za visine montaže od ~ 6 m do 10 m u 4000 K
Oprema / Pribor
- Uključuje senzor, montažnu kuku i montažni nosač
- Odsijači, refraktori i daljinski upravljač dostupni su kao zaseban pribor
Reference / Poveznice
- Za Jamstvo pogledajte www.ledvance.hr/jamstvo
Električni podaci
| Nazivna snaga | 147,00 W |
| Nazivni napon | 220…240 V |
| Mrežna frekvencija | 50…60 Hz |
| Nazivna struja | 660 mA |
| Uklopna struja | 48.8 A |
| Vrijeme uklopne struje Th50 | 368 µs |
| Maks. broj svjetiljki po minijaturnom osiguraču B16 | 4 |
| Maks. br. svj. na osiguraču C10 A | 4 |
| Maks. broj svjetiljki po minijaturnom osiguraču C16 | 6 |
| Faktor snage λ | > 0,95 |
| Ukupno harmonijsko izobličenje | < 20 % |
| Stupanj zaštite | I |
| Način rada | Mrežni napon |
Fotometrijski podaci
| Svjetlosni tok | 22000 lm |
| Svjetlosna učinkovitost | 150 lm/W |
| Temperatura boje | 4000 K |
| Boja svjetla (oznaka) | Hladno bijela |
| Faktor uzvrata boje Ra | ≥80 |
| Standardna devijacija usklađenosti boja | < 5 sdcm |
| Nisko treperenje | Da |
| Distribucija svjetla | 70 ° |
| UGR | ≤ 25 |
Dimenzije i težina
| Promjer | 321,00 mm |
| Visina | 188,00 mm |
| Težina proizvoda | 2690,00 g |
| Dužina kabla | 1500 mm |
Materijali i boje
| Boja proizvoda | Crno |
| Boja kućišta | Crno |
| Materijal tijela | Aluminij |
| Materijal difuzora | Polikarbonat (PC) |
| Test s užarenom žicom prema IEC 60695-2-12 | 850 °C |
| Sadržaj žive | 0.0 mg |
Primjena i montaža
| Raspon okolišne temperature | -20…+50 °C |
| Raspon temperature pri skladištenju | -40…+70 °C |
| Vrsta priključka | Kabeli |
| Stupanj zaštite | IP65 |
| Stupanj zaštite IK (otpornost na udarce) | IK08 |
| Regulabilno | Ne |
| Vrsta montaže | Nadgradna/ovjesna |
| Mjesto montaže | Strop; Zid |
| Aplikacijsko okruženje | U zatvorenom |
| S izvorom svjetla | Da |
| Zamjenjiv izvor svjetla | Ne |
Vijek trajanja
| Vijek trajanja L70/B50 na 25 °C | 80000 h 1) |
| Vijek trajanja L80/B10 na 25 °C | 50000 h 1) |
| Vijek trajanja L90/B10 na 25 °C | 35000 h |
| Broj ciklusa paljenja/gašenja | 200000 |
1) t[h]: L70 / B50 pri 25 °C (Ta), t[h]: L80 / B10 pri 25 °C (Ta), t[h]: L90 / B10 pri 25 °C (Ta)
Upravljački uređaj
| ECG - Izlazna struja | < 10 % |
Senzor
| Vrsta senzora | Pokret; Svjetlo |
| Tehnologija senzora | Mikrovalni |
| Kut detekcije senzora | < 150 ° |
| Senzor s podešavanjem vremena gašenja | 30s…10 min |

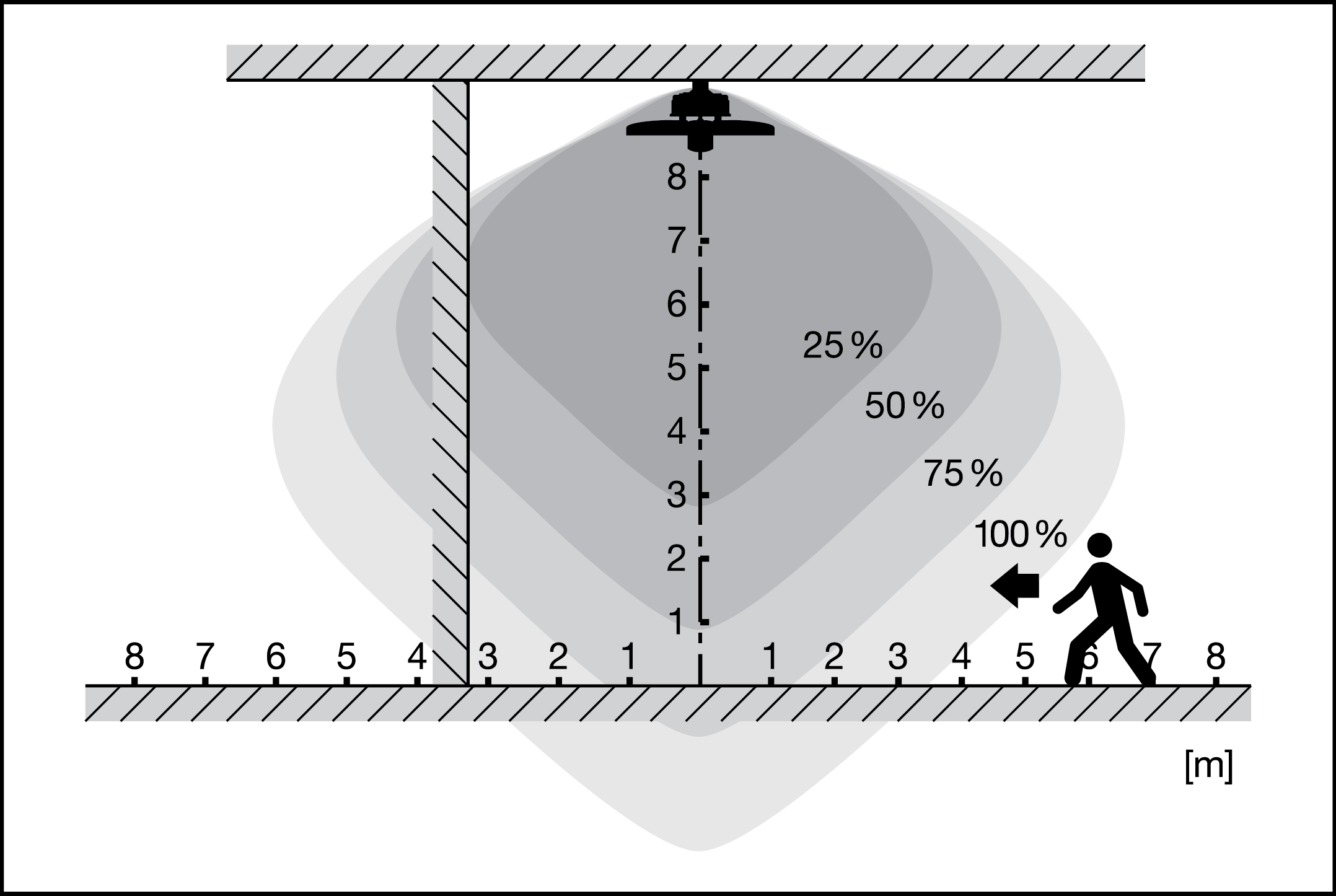

| Raspon detekcije za senzor pokreta | 6…15 m |
| Prag detekcije za senzor dnevne svjetlosti | 100 lx |
Certifikati i standardi
| Standardi | CE; CB; ENEC; TÜV SÜD; EAC; EPD |
| Svjetiljka s ograničenom površinskom temperaturom, „D znak“ | Da |
| Otporno na udarce loptom | Ne |
| EPD | LEDV-00024-V01.01-EN |
| LED modul zamjenjiv | Nije zamjenjiva |
SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ
| Količina plemenitih metala | Sadrži najmanje 10 mg |
| Količina rijetkih zemnih elemenata | Sadrži najmanje 1 mg |
| Minimalna količina recikliranog materijala u pakiranju | 80 % 1) |
| Minimalni postotak recikliranog sadržaja u proizvodu | 0 % 1) |
| Mogućnost recikliranja proizvoda | Proizvod koji se uglavnom može reciklirati 1) |
| Mogućnost recikliranja pakiranja | Uglavnom ambalaža koja se može reciklirati 1) |
| Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu | Ne |
| Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu | Ne |
| Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku | Additional info can be provided per individual request |
1) Prema Uredbi AGEC-a 2022-748 (Francusko zakonodavstvo protiv otpada za kružno gospodarstvo)
| Šifra proizvoda | Jedinica pakiranja (komadi/jedinica) | Dimenzije (duljina x širina x visina) | Bruto težina | Obujam |
|---|---|---|---|---|
| 4058075603271 | Pakiranje za dostavu 1 |
368 mm x 368 mm x 168 mm | 3343.00 g | 22.75 dm³ |
Upute za korisnika / sigurnosne upute
HIGHBAY SENSOR
HIGHBAY SENSOR
Pravne informacije
LS Insert HB Sensor P
LS Insert HB Sensor P
Pravne informacije
Legal insert HB SEN P
Legal insert HB SEN P
Pravne informacije
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Izjave o sukladnosti
EC Declaration HB SEN P
EC Declaration HB SEN P
Certifikati
ENEC Certificate HB P and HB Sensor P
ENEC Certificate HB P and HB Sensor P
EPD
EPD EN HIGH BAY GEN 4 SENSOR
EPD EN HIGH BAY GEN 4 SENSOR

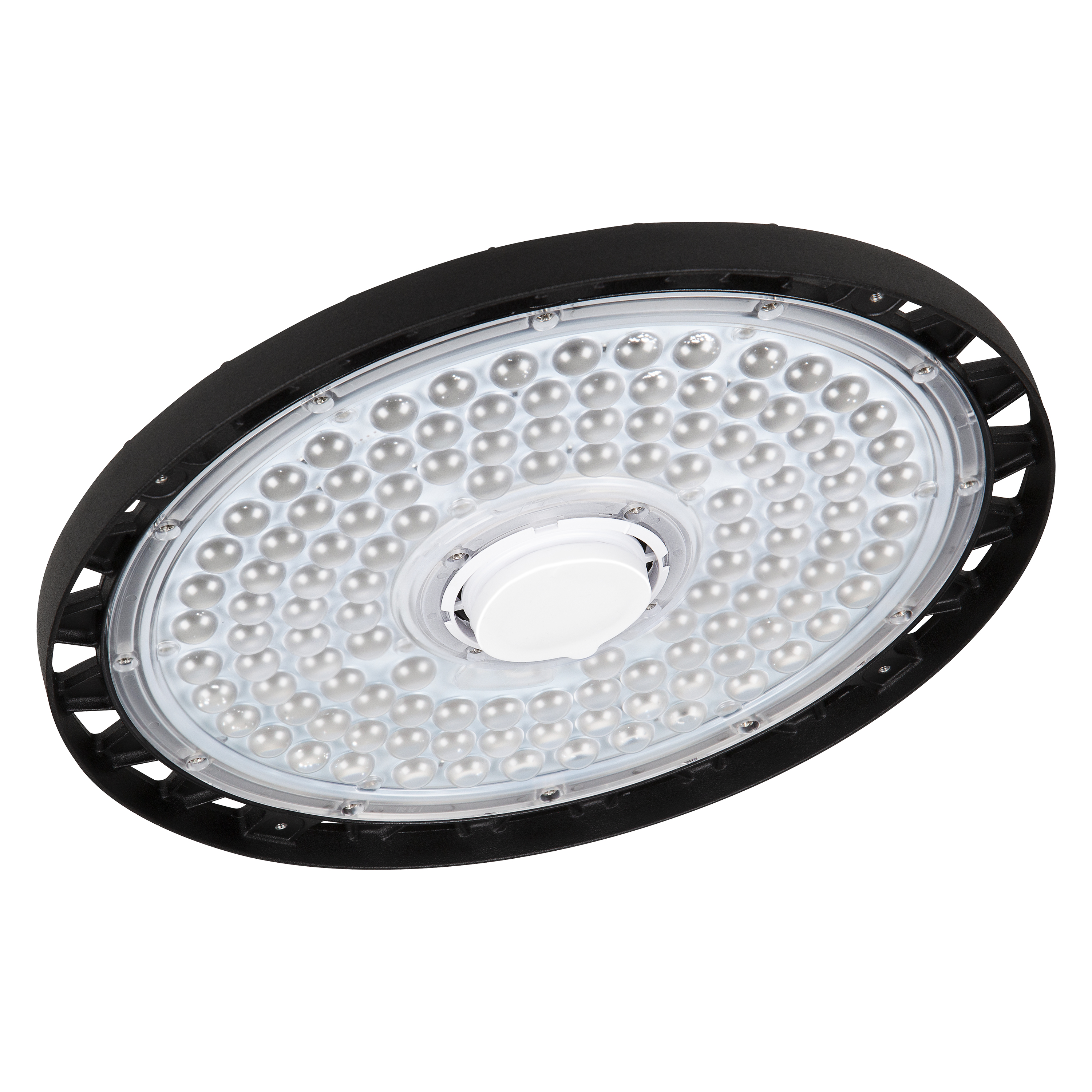

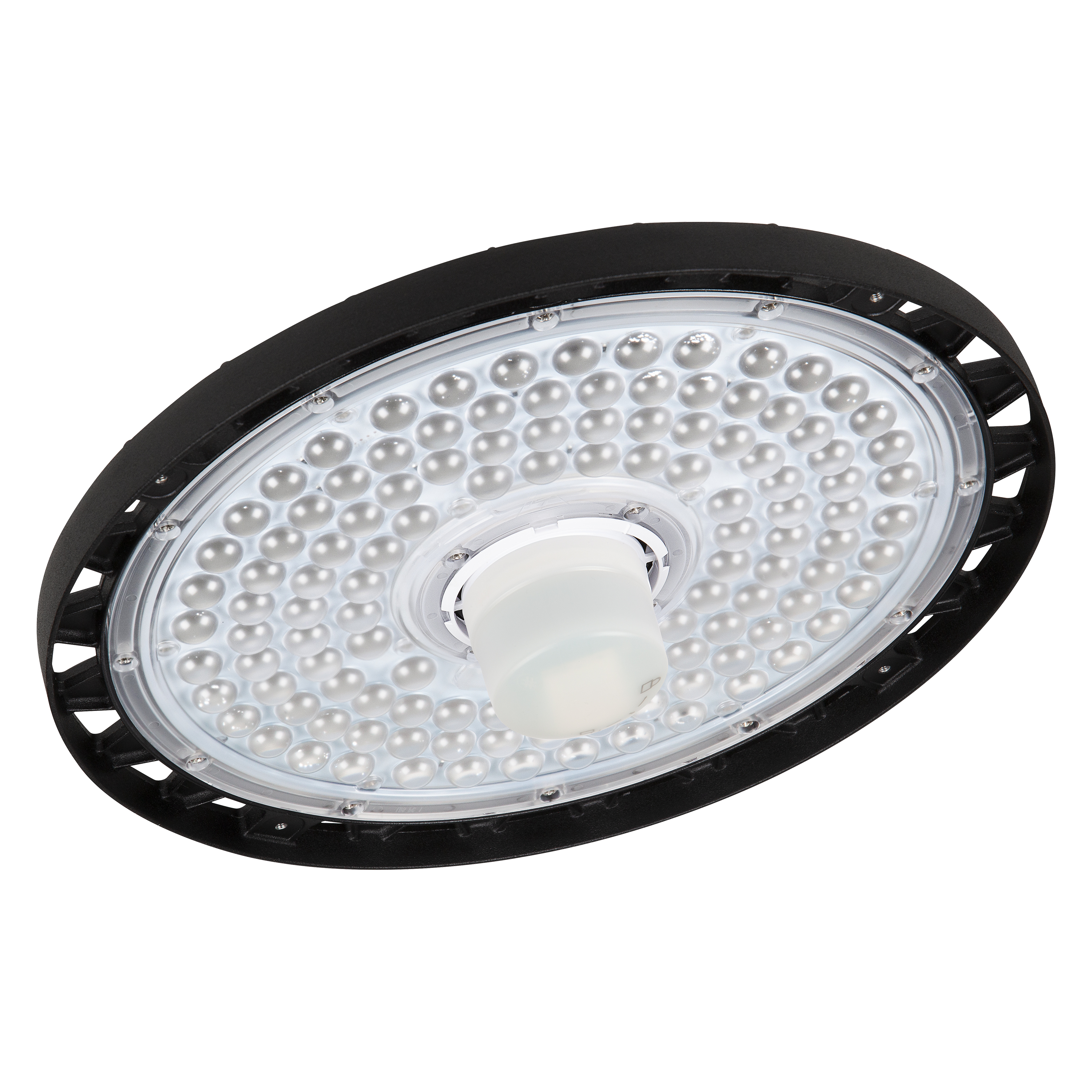

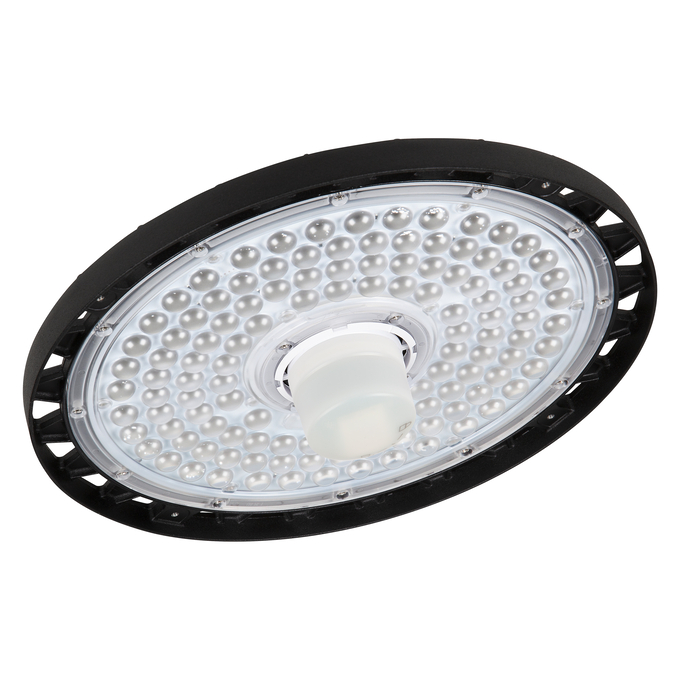

Slika proizvoda: bijela pozadina, dijagonala
HB S 155W 4000K IP65
HB S 155W 4000K IP65
Slika proizvoda: bijela pozadina, dijagonala, alternativna slika
HB S 155W 4000K IP65
HB S 155W 4000K IP65

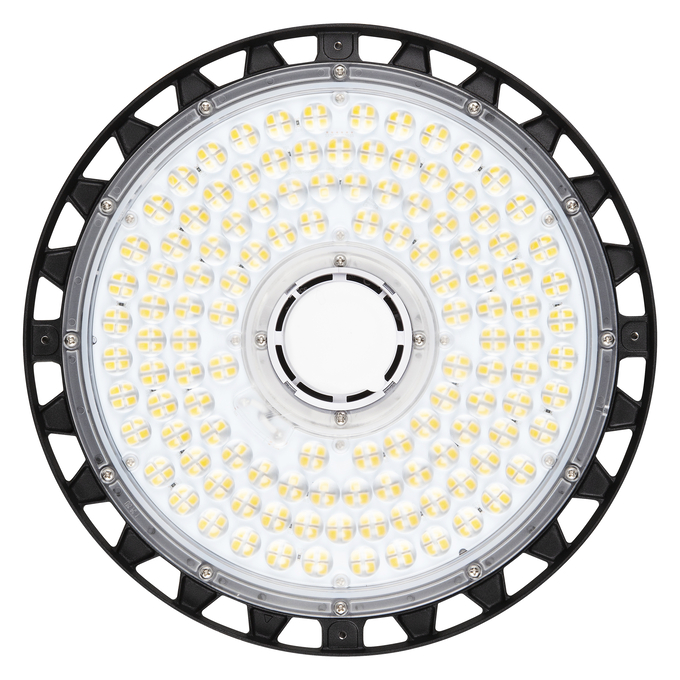

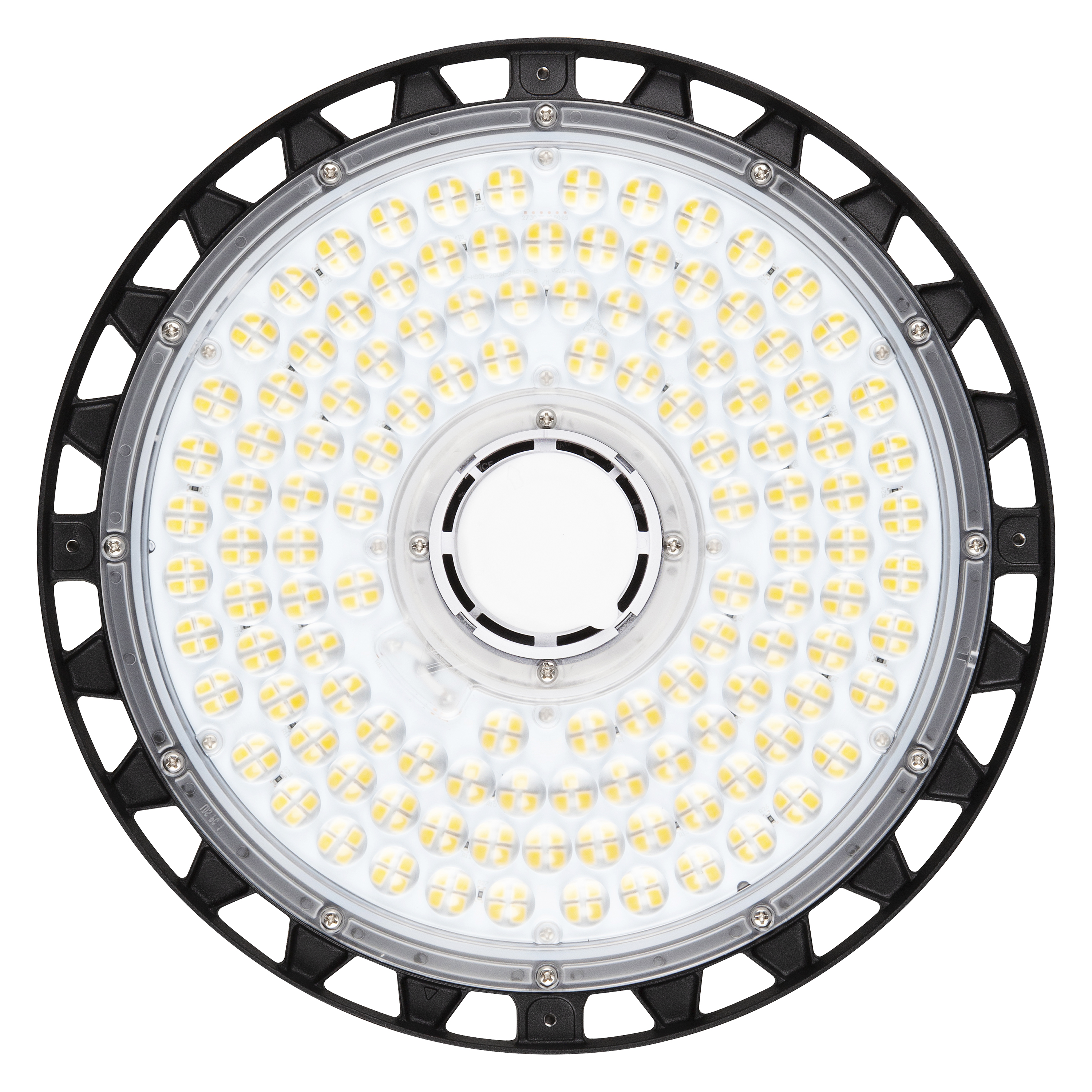

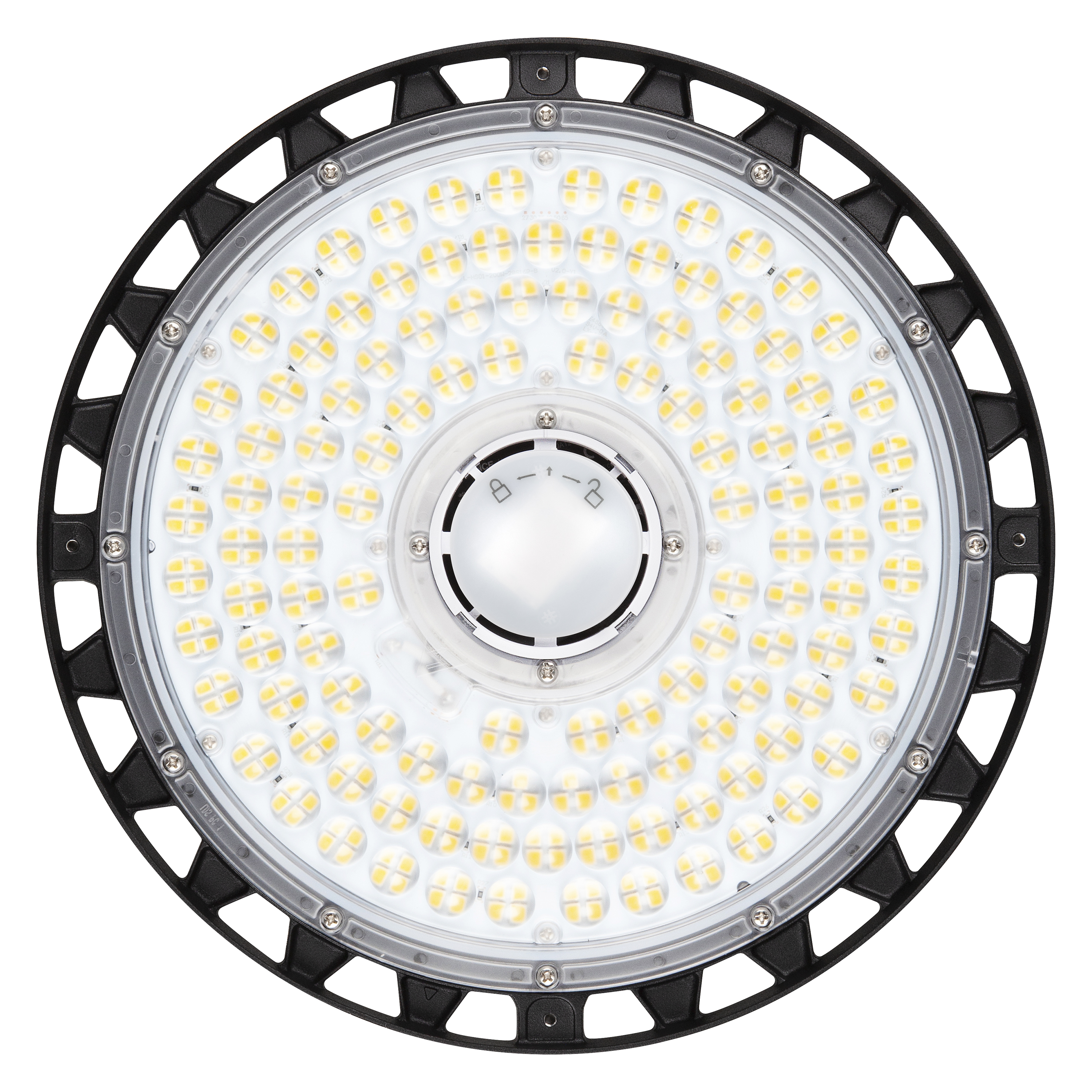

Slika proizvoda: bijela pozadina, uspravno
HB S 155W/4000K IP65
HB S 155W/4000K IP65
Slika proizvoda: bijela pozadina, uspravno, alternativna slika
HB S 155W/4000K IP65
HB S 155W/4000K IP65

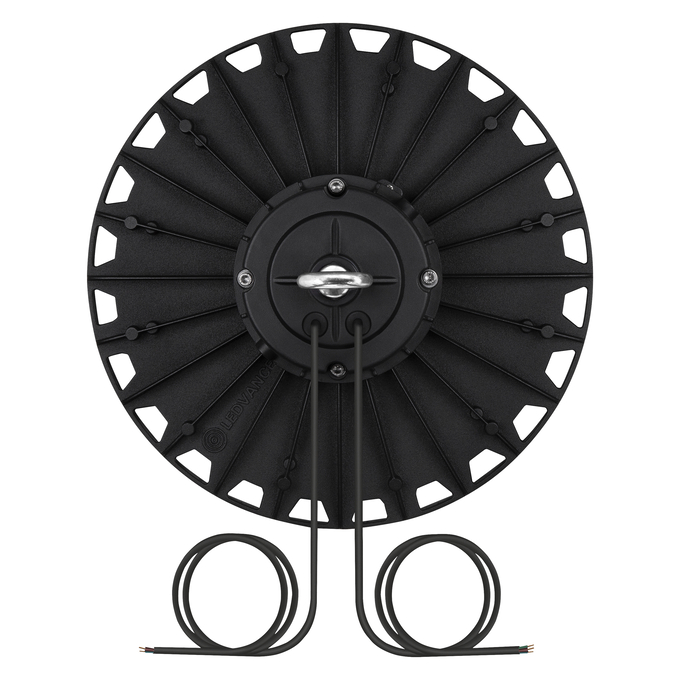

Slika proizvoda: bijela pozadina, razmak
HB S 155W 4000K IP65
HB S 155W 4000K IP65
Crtež linije proizvoda, sa slovima
HB S 155W/4000K IP65
HB S 155W/4000K IP65
Crtež linije proizvoda, s brojevima
HB Sensor_Line drawing with dimensions_Update
HB Sensor_Line drawing with dimensions_Update
Linija crteža proizvoda, prednja strana, bez dimenzija
HB S 155W/4000K IP65
HB S 155W/4000K IP65

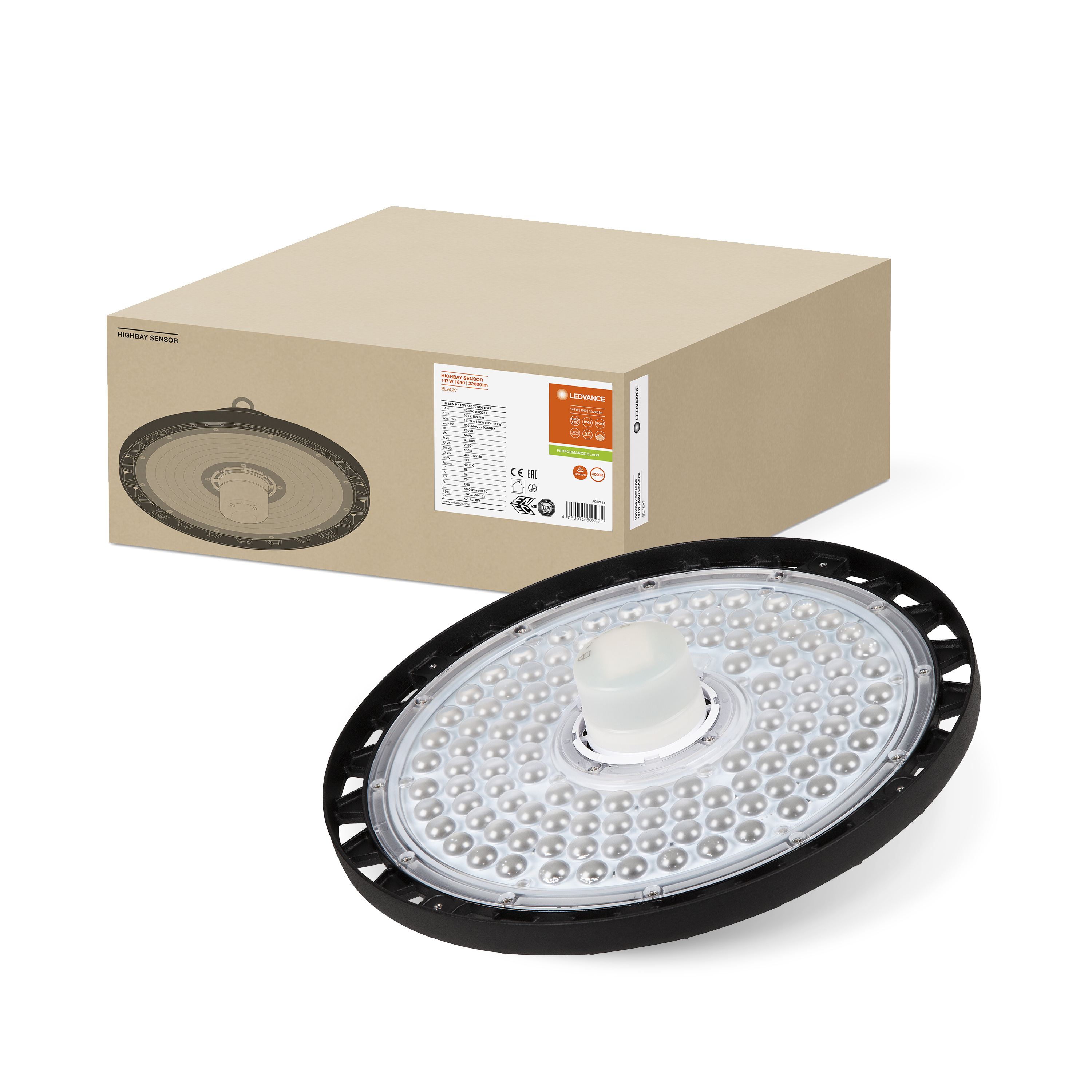

Kombinirani snimak = Slika proizvoda + slika pakiranja
HB SEN P 147W 840 70DEG IP65
HB SEN P 147W 840 70DEG IP65

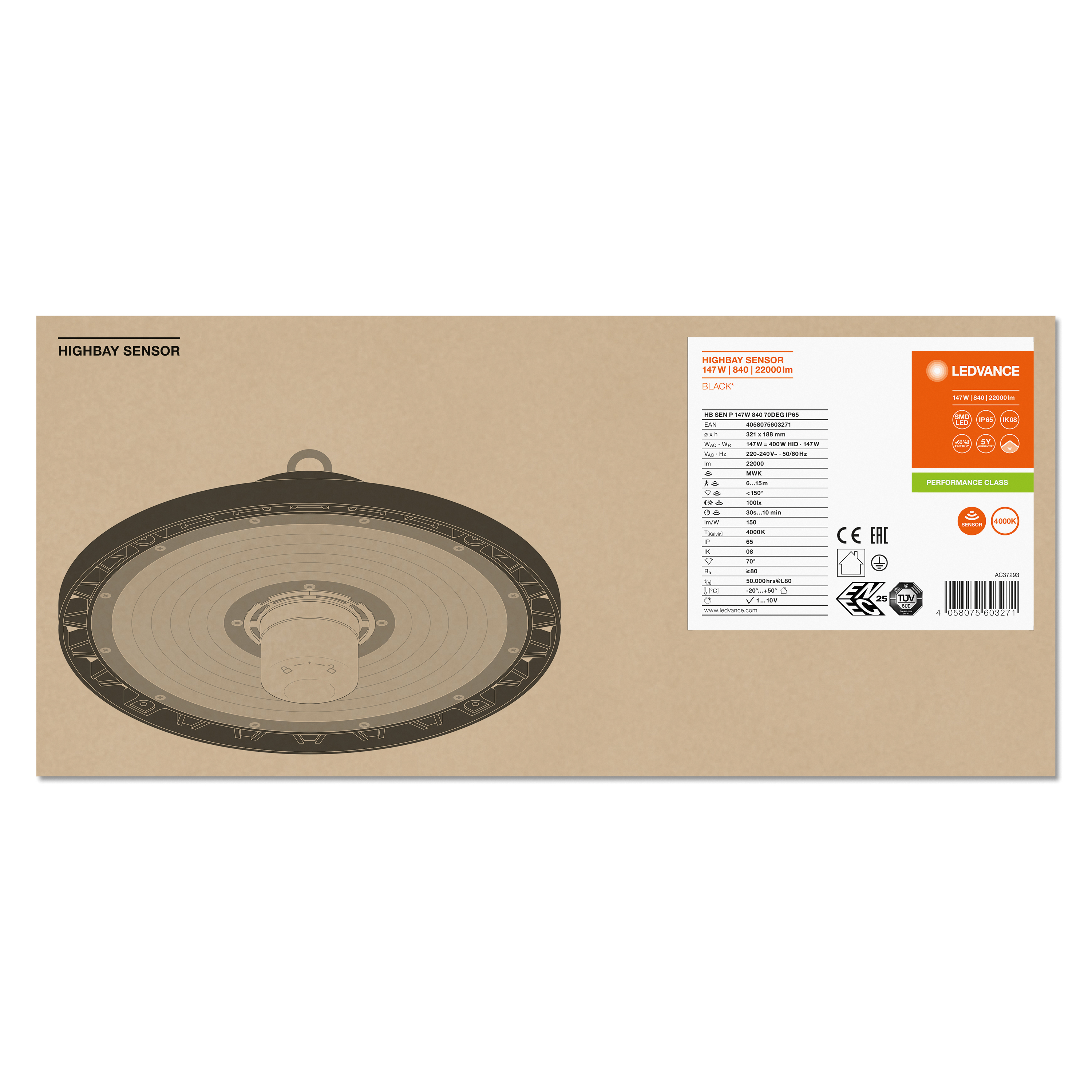

Slika pakiranja, prednja strana
HighBay Sensor 147W MiCh
HighBay Sensor 147W MiCh

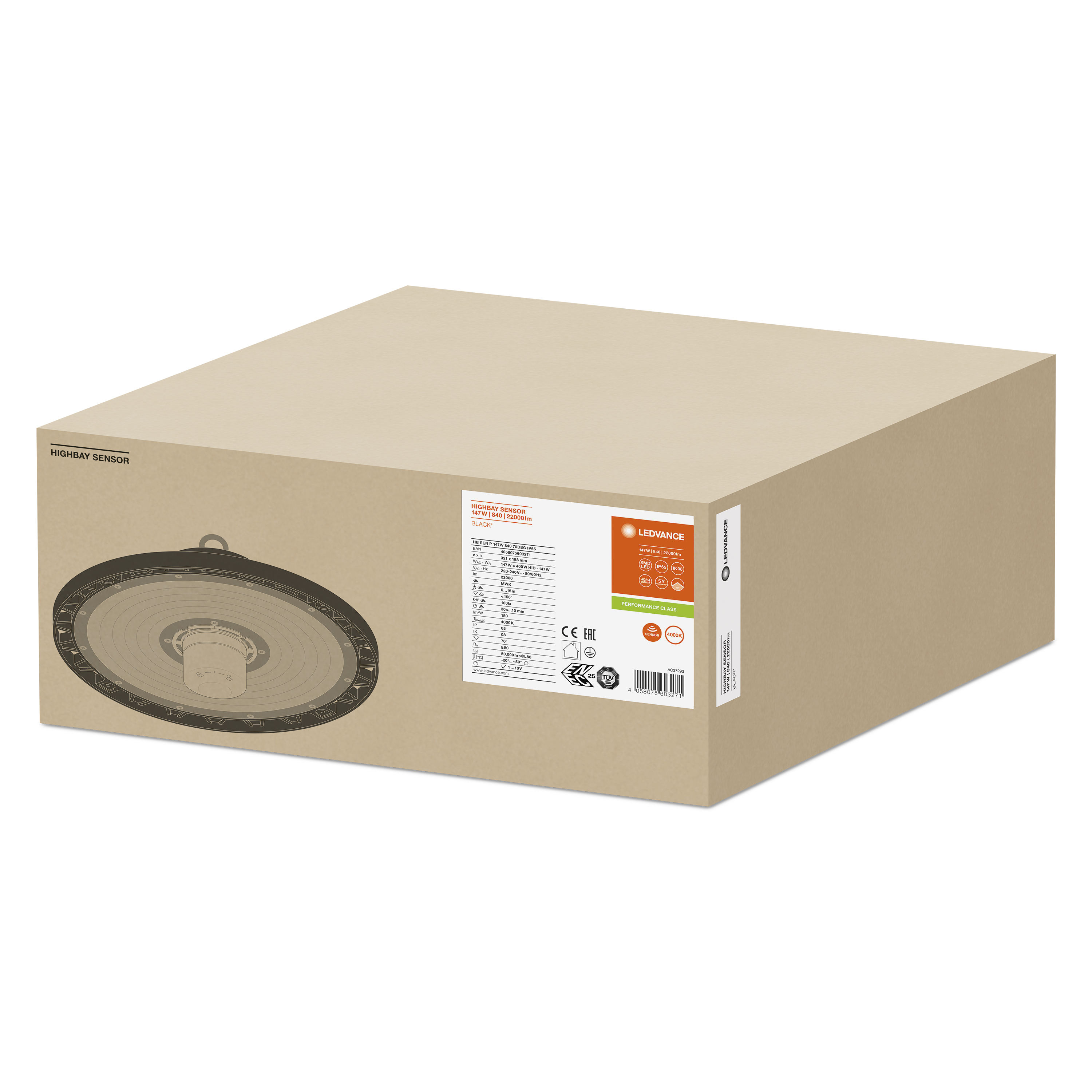

Slika pakiranja, razmak
HighBay Sensor 147W MiCh
HighBay Sensor 147W MiCh
Informacije o katalogu 1
HB SEN P
HB SEN P
Guarantee Label
GL-4058075603271
GL-4058075603271
IES datoteka (IES)
HB SEN P 147W 840 70DEG IP65
HB SEN P 147W 840 70DEG IP65
LDT datoteka (Eulumdat)
HB SEN P 147W 840 70DEG IP65
HB SEN P 147W 840 70DEG IP65
ULD datoteka (DIALux)
HB SEN P 147W 840 70DEG IP65
HB SEN P 147W 840 70DEG IP65
ROLF datoteka (RELUX)
HB SEN P 147W 840 110DEG IP65
HB SEN P 147W 840 110DEG IP65

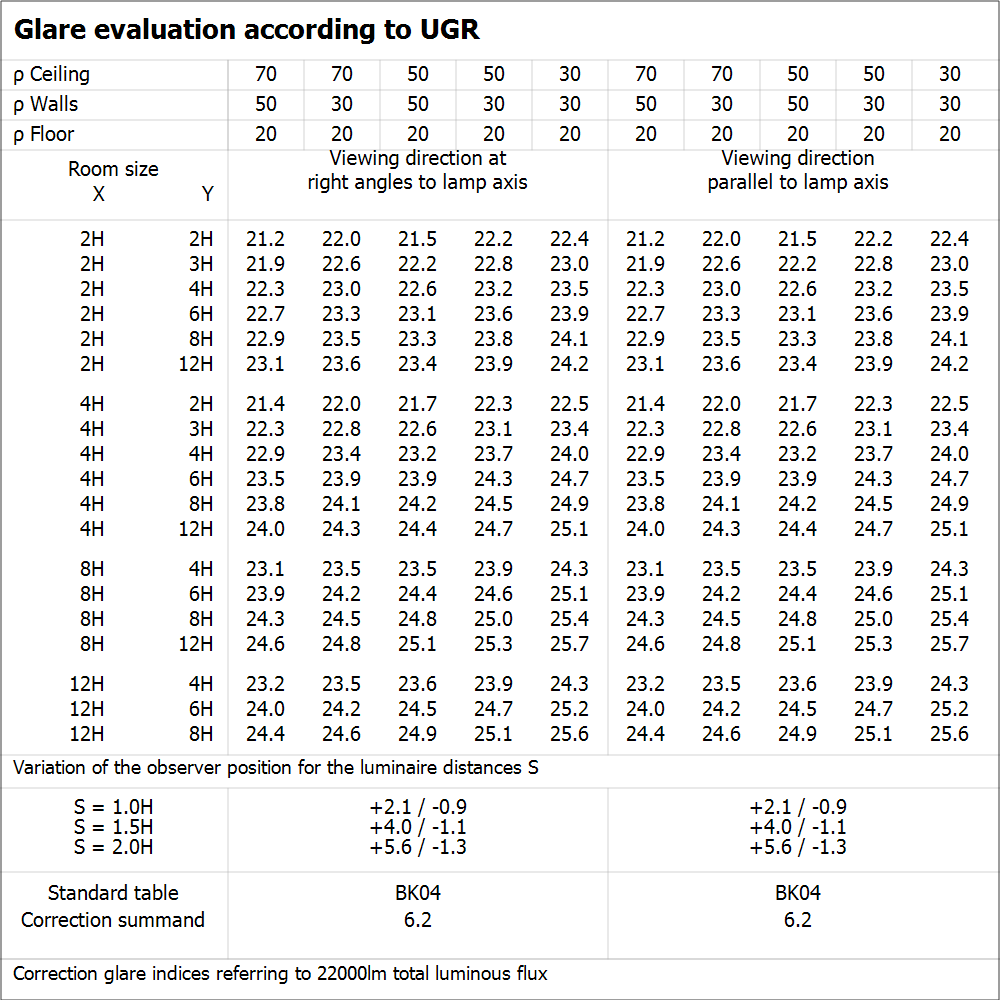

UGR datoteka (UGR tablica)
HB SEN P 147W 840 70DEG IP65
HB SEN P 147W 840 70DEG IP65
Krivulja raspodjele svjetlosti tipa stožac
HB SEN P 147W 840 70DEG IP65
HB SEN P 147W 840 70DEG IP65
Krivulja raspodjele svjetlosti tipa polarna
HB SEN P 147W 840 70DEG IP65
HB SEN P 147W 840 70DEG IP65
BIM Revit 3D
HB G4
HB G4
CAD STEP 3D
HB G4 SEN 147W
HB G4 SEN 147W

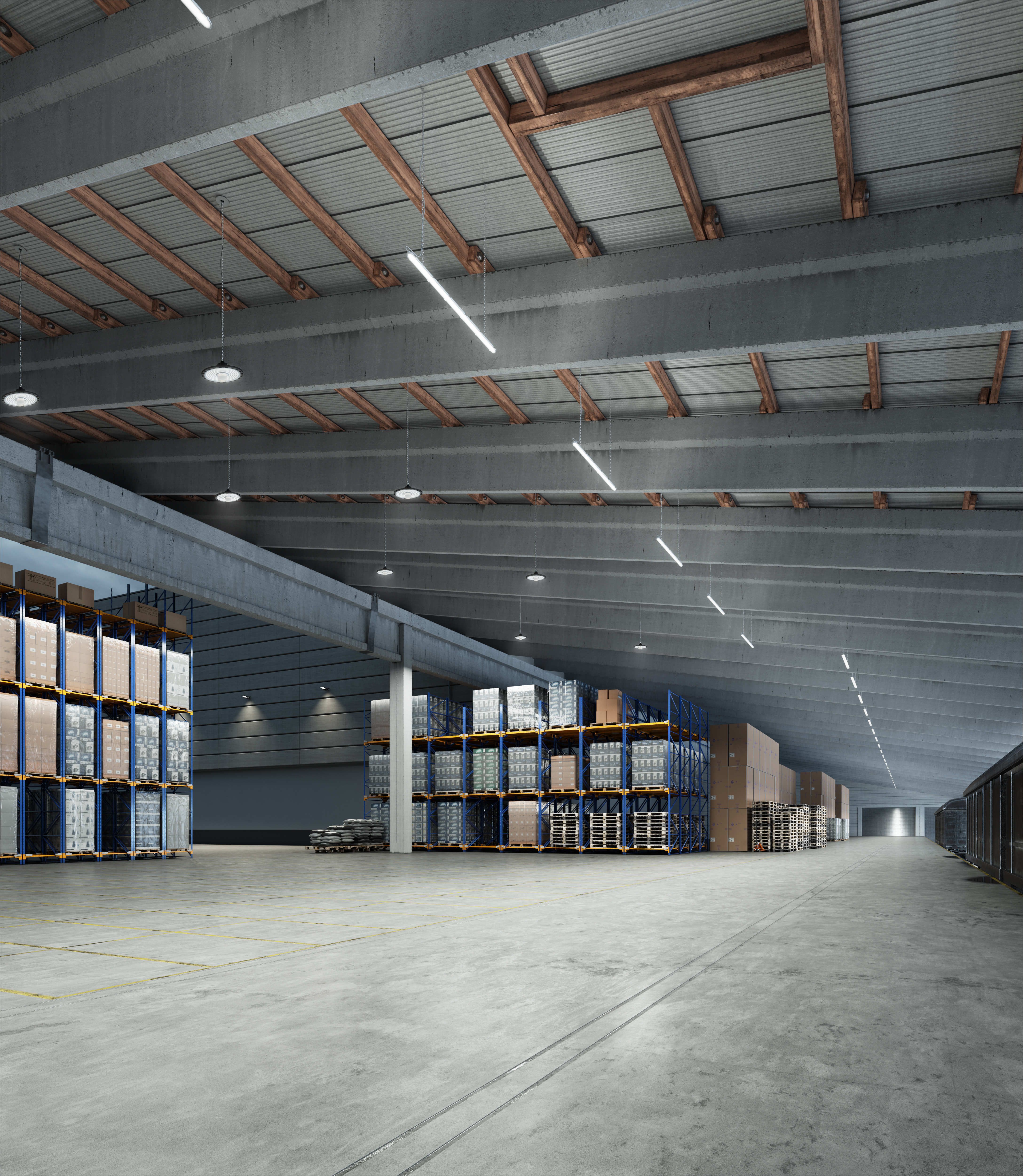

Slike primjene
