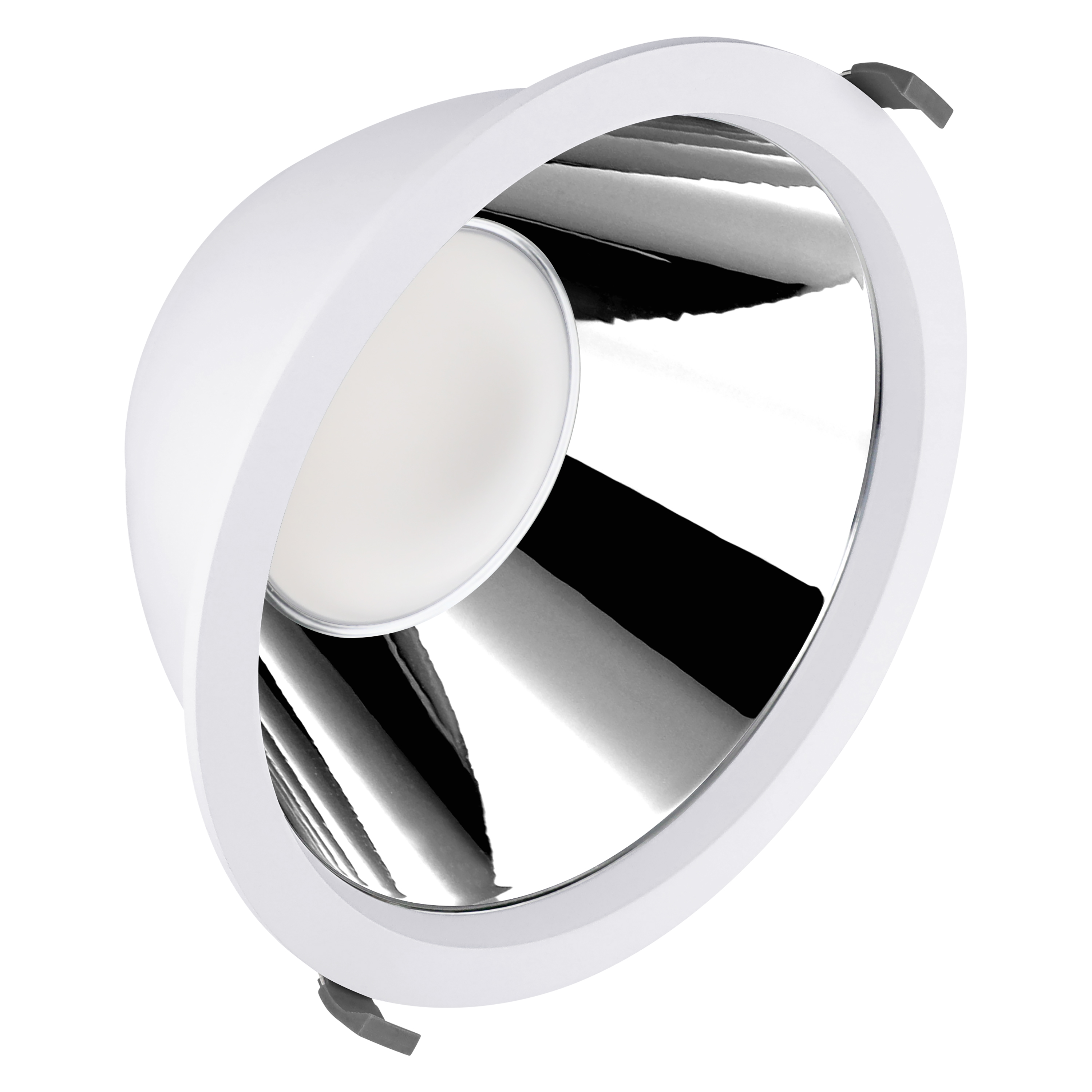

DL CMFT HE DA D250 P 36W 830 U19 WT white, spacial
DL CMFT HE DA D250 P 36W 830 U19 WT white, diagonal

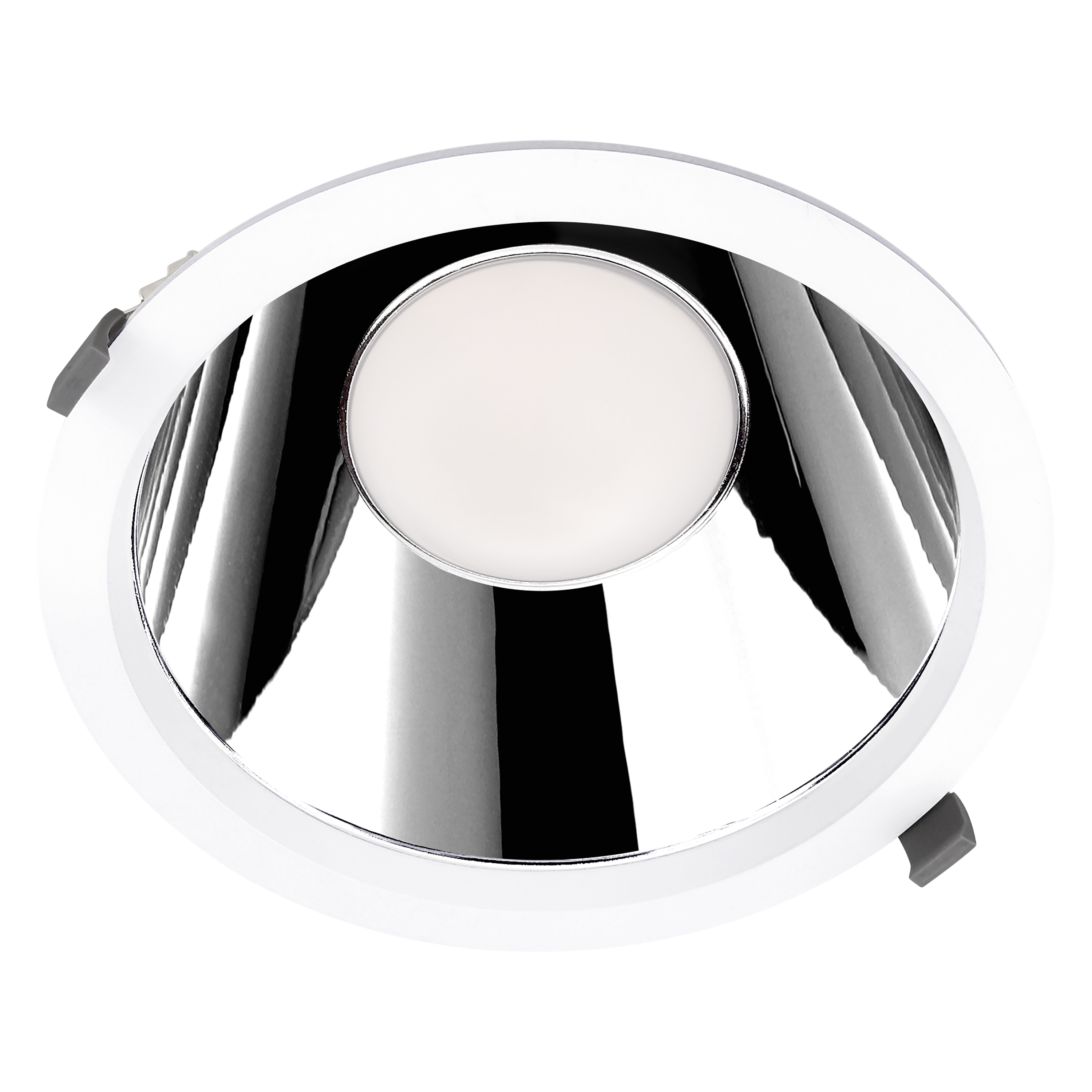

DL CMFT HE DA D250 P 36W 830 U19 WT white, upright

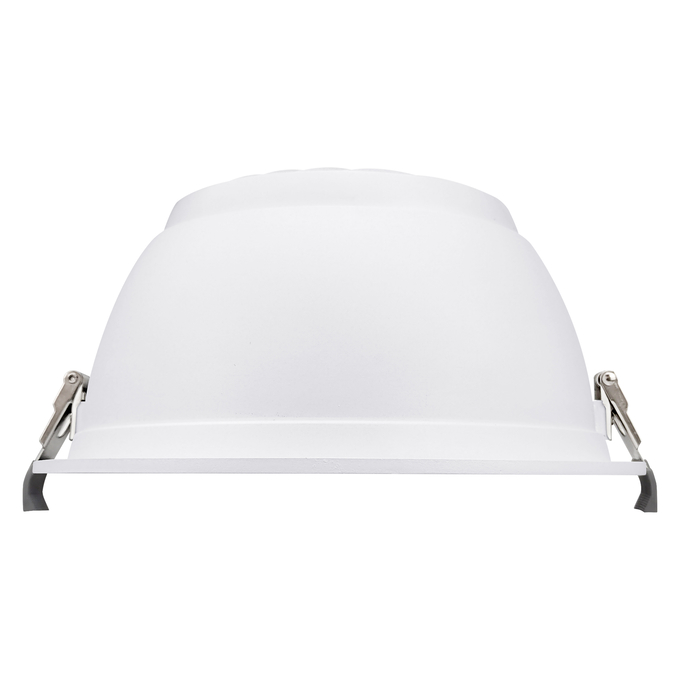

DL CMFT HE DA D250 P 36W 830 U19 WT white, profile

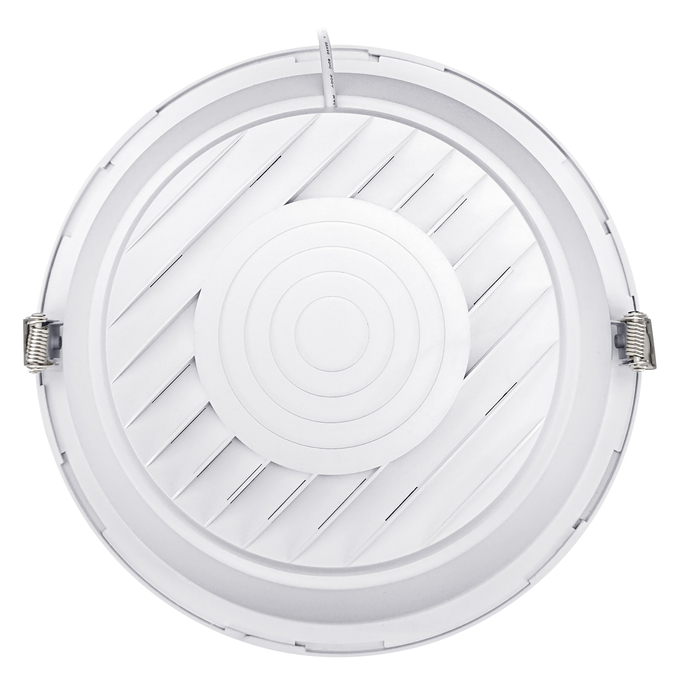

DL CMFT HE DA D250 P 36W 830 U19 WT white, backside
DOWNLIGHT COMFORT HIGH EFFICIENCY DALI UGR<19

DL CMFT HE DA D250 P 36W 830 U19 WT

GTIN: 4099854687167 Sklopiva kutija / 1 Prikaži sve pakete
Preuzmite tehnički list
Kontaktirajte prodaju
Jamstveni uvjeti
Alat za brzi izračun rasvijetljenosti
Brzo planiranje projekata rasvjete

INFORMACIJE O PROIZVODU

Prednosti proizvoda
  • Ušteda energije zahvaljujući visokoj učinkovitosti sustava: do 145 lm/W
  • Moguće prolazno ožičenje putem uključene priključne kutije
  • Prednji okvir od visokokvalitetnog polikarbonata za smanjenu ukupnu težinu svjetiljke
  • Ujednačeno svjetlo s ograničenjem bliještanja zahvaljujući uključenom odsijaču i difuzoru
  • Prikladno za naknadnu ugradnju uz produžni prsten koji se prodaje kao zaseban pribor
  • Certificirano za DALI-2 uklj. dijelove 251, 252, 253
  • Primjena potisnog DIM za laku kontrolu
Područja primjene
  • Izravna zamjena za ugradbene svjetiljke s fluo cijevima
  • Uredi, konferencijske sobe
  • Prostori recepcije, predvorja, hodnici, dizala
Karakteristike proizvoda
  • Vijek trajanja (L80-B10): do 100.000 h (pri 25 °C)
  • Konzistentna boja osvjetljenja ≤ 3 SDCM
  • Vanjski driver s funkcijom Multi Lumen do 5220 lm
  • Aluminijske svjetiljke s 3 različita otvora i odsijačem sa zrcalnom površinom UGR ≤ 19
  • Vrlo homogena distribucija svjetla s ograničenim bliještanjem od UGR ≤ 19
Oprema / Pribor
  • Uključena sigurnosna sajla za svjetiljku
  • Uključena vanjska predspojna naprava
  • Uključuje priključnu kutiju s 5-polnim terminalom
  • Okvir za nadgradnu montažu dostupan samo za varijante DALI D200 i D250 kao zaseban pribor
  • Sivi i crni zamjenjivi prstenovi dostupni su kao zaseban pribor
  • Produžni prstenovi dostupni su kao zaseban pribor
  • Produžni prsten D190 za naknadnu ugradnju svjetiljke D150, produžni prsten D240 za naknadnu ugradnju svjetiljke D200
Sigurnosni savjet
  • Sve električne priključke mora izvršiti kvalificirana osoba.
  • Oprez, opasnost od strujnog udara.
  • Svjetiljke nisu prikladne za oblaganje termoizolacijskim materijalom.
Reference / Poveznice
Električni podaci
Nazivna snaga 36 W / 30 W / 25 W
Nazivni napon 220…240 V
Mrežna frekvencija 50…60 Hz
Nazivna struja 160mA / 136mA / 115 mA
Uklopna struja 25.2 A
Vrijeme uklopne struje Th50 90 µs
Maks. broj svjetiljki po minijaturnom osiguraču B16 29
Maks. br. svj. na osiguraču C10 A 23
Maks. broj svjetiljki po minijaturnom osiguraču C16 38
Faktor snage λ ≥ 0,90
Ukupno harmonijsko izobličenje ≤ 20 %
Stupanj zaštite II
Sposobnost prenapona (L- N) 1000 V
Fotometrijski podaci
Svjetlosni tok 4860 lm / 4050 lm / 3375 lm
Ukupni svjetlosni tok sadržanog izvora svjetla 4400 lm
Svjetlosna učinkovitost 135 lm/W
Temperatura boje 3000 K
Boja svjetla (oznaka) Toplo bijela
Faktor uzvrata boje Ra > 80
Standardna devijacija usklađenosti boja 3 sdcm
Svjetlosni intenzitet 4250 lm / 3600 lm / 3100 lm
Nisko treperenje Da
Mjera za treperenje (Pst LM) <1
Mjera za stroboskopski efekt (SVM) <0.4
Skupina fotobiološke sigurnosti prema EN62778 RG1
Skupina fotobiološke sigurnosti prema EN62471 RG1
Distribucija svjetla 60 °
UGR 19
Prilagodljive značajke
Nazivna snaga Color temperature Luminous flux Luminous efficacy
36 W 3000 K 4860 lm 135 lm/W
30 W 3000 K 4050 lm 135 lm/W
25 W 3000 K 3375 lm 135 lm/W
Dimenzije i težina
Promjer 265,00 mm
Visina 124,10 mm
Težina proizvoda 830,00 g
Materijali i boje
Boja proizvoda Bijelo
Boja kućišta Bijelo
RAL broj RAL 9003
Materijal tijela Aluminij
Materijal difuzora Polikarbonat (PC)
Test s užarenom žicom prema IEC 60695-2-12 650 °C
Sadržaj žive 0.0 mg
Primjena i montaža
Raspon okolišne temperature -20…+40 °C
Raspon temperature pri skladištenju -20…+80 °C
Vrsta priključka Konektor bez vijaka, 5-polni
Stupanj zaštite IP54/IP20
Stupanj zaštite IK (otpornost na udarce) IK03
Regulabilno Da
Vrsta regulacije DALI-2
IoT-ready Podrška za DALI tip podataka DIO 251, 252, 253 1)
Vrsta montaže Ugradbena
Mjesto montaže Strop
Aplikacijsko okruženje U zatvorenom
Montažni promjer 250 mm
Dubina montaže 124 mm
S izvorom svjetla Da
Zamjenjiv izvor svjetla Ne
1) Internet stvari. Podržava prijenos podataka putem pristupnika na platforme za nadzor u oblaku, kao što je LEDVANCE VIVARES Cloud.
Vijek trajanja
Vijek trajanja L70/B50 na 25 °C 100000 h 1)
Vijek trajanja L80/B10 na 25 °C 100000 h 1)
Vijek trajanja L90/B10 na 25 °C 63000 h
Broj ciklusa paljenja/gašenja 100000
1) t[h]: L70 / B50 pri 25 °C (Ta), t[h]: L80 / B10 pri 25 °C (Ta), t[h]: L90 / B10 pri 25 °C (Ta)
Upravljački uređaj
Izlazna struja 900mA / 750mA / 650 mA
ECG - Izlazna struja ≤ 10 %
Preporučena predspojna naprava DR DALI-P-42/220-240/1050
Protupanična rasvjeta
Vrsta testa sigurnosnog pogona Ništa
Snaga u sigurnosnom načinu rada 3 W
Svjetlosni tok u sigurnosnom načinu rada 365 lm
Certifikati i standardi
Standardi ENEC; CE; EAC; CB; UKCA
Svjetiljka s ograničenom površinskom temperaturom, „D znak“ Ne
Otporno na udarce loptom Ne
LED modul zamjenjiv Nije zamjenjiva
Dodatni podaci o proizvodu
Dodana funkcija MULTI LUMEN; VIVARES
SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ
Minimalna količina recikliranog materijala u pakiranju 80 % 1)
Minimalni postotak recikliranog sadržaja u proizvodu 0 % 1)
Mogućnost recikliranja proizvoda Proizvod koji se uglavnom može reciklirati 1)
Mogućnost recikliranja pakiranja Uglavnom ambalaža koja se može reciklirati 1)
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu Da
Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku Lead (7439-92-1)
1) Prema Uredbi AGEC-a 2022-748 (Francusko zakonodavstvo protiv otpada za kružno gospodarstvo)
Šifra proizvoda Jedinica pakiranja (komadi/jedinica) Dimenzije (duljina x širina x visina) Bruto težina Obujam
4099854687167 Sklopiva kutija
1		 285 mm x 285 mm x 150 mm 1025.00 g 12.18 dm³
4099854687174 Pakiranje za dostavu
4		 590 mm x 590 mm x 180 mm 5760.00 g 62.66 dm³
