DOWNLIGHT COMFORT HIGH EFFICIENCY DALI UGR<19
DL CMFT HE DA D150 P 15W 840 U19 WT
GTIN: 4099854687105
Sklopiva kutija / 1
Prikaži sve pakete
Jamstveni uvjeti
INFORMACIJE O PROIZVODU
Prednosti proizvoda
- Ušteda energije zahvaljujući visokoj učinkovitosti sustava: do 145 lm/W
- Moguće prolazno ožičenje putem uključene priključne kutije
- Prednji okvir od visokokvalitetnog polikarbonata za smanjenu ukupnu težinu svjetiljke
- Ujednačeno svjetlo s ograničenjem bliještanja zahvaljujući uključenom odsijaču i difuzoru
- Prikladno za naknadnu ugradnju uz produžni prsten koji se prodaje kao zaseban pribor
- Certificirano za DALI-2 uklj. dijelove 251, 252, 253
- Primjena potisnog DIM za laku kontrolu
Područja primjene
- Izravna zamjena za ugradbene svjetiljke s fluo cijevima
- Uredi, konferencijske sobe
- Prostori recepcije, predvorja, hodnici, dizala
Karakteristike proizvoda
- Vijek trajanja (L80-B10): do 100.000 h (pri 25 °C)
- Konzistentna boja osvjetljenja ≤ 3 SDCM
- Vanjski driver s funkcijom Multi Lumen do 5220 lm
- Aluminijske svjetiljke s 3 različita otvora i odsijačem sa zrcalnom površinom UGR ≤ 19
- Vrlo homogena distribucija svjetla s ograničenim bliještanjem od UGR ≤ 19
Oprema / Pribor
- Uključena sigurnosna sajla za svjetiljku
- Uključena vanjska predspojna naprava
- Uključuje priključnu kutiju s 5-polnim terminalom
- Okvir za nadgradnu montažu dostupan samo za varijante DALI D200 i D250 kao zaseban pribor
- Sivi i crni zamjenjivi prstenovi dostupni su kao zaseban pribor
- Produžni prstenovi dostupni su kao zaseban pribor
- Produžni prsten D190 za naknadnu ugradnju svjetiljke D150, produžni prsten D240 za naknadnu ugradnju svjetiljke D200
Sigurnosni savjet
- Sve električne priključke mora izvršiti kvalificirana osoba.
- Oprez, opasnost od strujnog udara.
- Svjetiljke nisu prikladne za oblaganje termoizolacijskim materijalom.
Reference / Poveznice
- Za Jamstvo pogledajte www.ledvance.hr/jamstvo
Električni podaci
| Nazivna snaga | 15 W / 12 W / 10 W |
| Nazivni napon | 220…240 V |
| Mrežna frekvencija | 50…60 Hz |
| Nazivna struja | 68mA / 59mA / 50 mA |
| Uklopna struja | 25.2 A |
| Vrijeme uklopne struje Th50 | 6.8 µs |
| Maks. broj svjetiljki po minijaturnom osiguraču B16 | 29 |
| Maks. br. svj. na osiguraču C10 A | 23 |
| Maks. broj svjetiljki po minijaturnom osiguraču C16 | 38 |
| Faktor snage λ | ≥ 0,90 |
| Ukupno harmonijsko izobličenje | ≤ 20 % |
| Stupanj zaštite | II |
| Sposobnost prenapona (L- N) | 1000 V |
Fotometrijski podaci
| Svjetlosni tok | 2100 lm / 1680 lm / 1400 lm |
| Ukupni svjetlosni tok sadržanog izvora svjetla | 1600 lm |
| Svjetlosna učinkovitost | 140 lm/W |
| Temperatura boje | 4000 K |
| Boja svjetla (oznaka) | Hladno bijela |
| Faktor uzvrata boje Ra | > 80 |
| Standardna devijacija usklađenosti boja | 3 sdcm |
| Svjetlosni intenzitet | 2300 lm / 2000 lm / 1600 lm |
| Nisko treperenje | Da |
| Mjera za treperenje (Pst LM) | <1 |
| Mjera za stroboskopski efekt (SVM) | <0.4 |
| Skupina fotobiološke sigurnosti prema EN62778 | RG1 |
| Skupina fotobiološke sigurnosti prema EN62471 | RG1 |
| Distribucija svjetla | 55 ° |
| UGR | 19 |
Prilagodljive značajke
| Nazivna snaga | Color temperature | Luminous flux | Luminous efficacy |
|---|---|---|---|
| 15 W | 4000 K | 2100 lm | 140 lm/W |
| 12 W | 4000 K | 1680 lm | 140 lm/W |
| 10 W | 4000 K | 1400 lm | 140 lm/W |
Dimenzije i težina
| Promjer | 160,00 mm |
| Visina | 91,80 mm |
| Težina proizvoda | 390,00 g |
Materijali i boje
| Boja proizvoda | Bijelo |
| Boja kućišta | Bijelo |
| RAL broj | RAL 9003 |
| Materijal tijela | Aluminij |
| Materijal difuzora | Polikarbonat (PC) |
| Test s užarenom žicom prema IEC 60695-2-12 | 650 °C |
| Sadržaj žive | 0.0 mg |
Primjena i montaža
| Raspon okolišne temperature | -20…+40 °C |
| Raspon temperature pri skladištenju | -20…+80 °C |
| Vrsta priključka | Konektor bez vijaka, 5-polni |
| Stupanj zaštite | IP54/IP20 |
| Stupanj zaštite IK (otpornost na udarce) | IK03 |
| Regulabilno | Da |
| Vrsta regulacije | DALI-2 |
| IoT-ready | Podrška za DALI tip podataka DIO 251, 252, 253 1) |
| Vrsta montaže | Ugradbena |
| Mjesto montaže | Strop |
| Aplikacijsko okruženje | U zatvorenom |
| Montažni promjer | 150 mm |
| Dubina montaže | 92 mm |
| S izvorom svjetla | Da |
| Zamjenjiv izvor svjetla | Ne |
1) Internet stvari. Podržava prijenos podataka putem pristupnika na platforme za nadzor u oblaku, kao što je LEDVANCE VIVARES Cloud.
Vijek trajanja
| Vijek trajanja L70/B50 na 25 °C | 100000 h 1) |
| Vijek trajanja L80/B10 na 25 °C | 100000 h 1) |
| Vijek trajanja L90/B10 na 25 °C | 63000 h |
| Broj ciklusa paljenja/gašenja | 100000 |
1) t[h]: L70 / B50 pri 25 °C (Ta), t[h]: L80 / B10 pri 25 °C (Ta), t[h]: L90 / B10 pri 25 °C (Ta)
Upravljački uređaj
| Izlazna struja | 350mA / 300mA / 250 mA |
| ECG - Izlazna struja | ≤ 10 % |
| Preporučena predspojna naprava | DR DALI-P-30/220-240/700 |
Protupanična rasvjeta
| Vrsta testa sigurnosnog pogona | Ništa |
| Snaga u sigurnosnom načinu rada | 3 W |
| Svjetlosni tok u sigurnosnom načinu rada | 360 lm |
Certifikati i standardi
| Standardi | ENEC; CE; EAC; CB; UKCA |
| Svjetiljka s ograničenom površinskom temperaturom, „D znak“ | Ne |
| Otporno na udarce loptom | Ne |
| LED modul zamjenjiv | Nije zamjenjiva |
Dodatni podaci o proizvodu
| Dodana funkcija | MULTI LUMEN; VIVARES |
SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ
| Minimalna količina recikliranog materijala u pakiranju | 80 % 1) |
| Minimalni postotak recikliranog sadržaja u proizvodu | 0 % 1) |
| Mogućnost recikliranja proizvoda | Proizvod koji se uglavnom može reciklirati 1) |
| Mogućnost recikliranja pakiranja | Uglavnom ambalaža koja se može reciklirati 1) |
| Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu | Ne |
| Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu | Da |
| Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku | Lead (7439-92-1) |
1) Prema Uredbi AGEC-a 2022-748 (Francusko zakonodavstvo protiv otpada za kružno gospodarstvo)
| Šifra proizvoda | Jedinica pakiranja (komadi/jedinica) | Dimenzije (duljina x širina x visina) | Bruto težina | Obujam |
|---|---|---|---|---|
| 4099854687105 | Sklopiva kutija 1 |
185 mm x 185 mm x 115 mm | 482.00 g | 3.94 dm³ |
| 4099854687112 | Pakiranje za dostavu 8 |
390 mm x 390 mm x 260 mm | 4856.00 g | 39.55 dm³ |
Upute za korisnika / sigurnosne upute
DOWNLIGHT COMFORT HE DALI
DOWNLIGHT COMFORT HE DALI
Pravne informacije
Safety Insert G11207793
Safety Insert G11207793
Pravne informacije
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Pravne informacije
LSI G11253078 DL CMFT HE DA
LSI G11253078 DL CMFT HE DA
Pravne informacije
Legal insert G11243005
Legal insert G11243005
Izjave o sukladnosti
DL CMFT LUM
DL CMFT LUM
Certifikati
ENEC Certificate DL CMFT HE
ENEC Certificate DL CMFT HE
EU Data Act
DALI LED Driver and Luminaires
DALI LED Driver and Luminaires

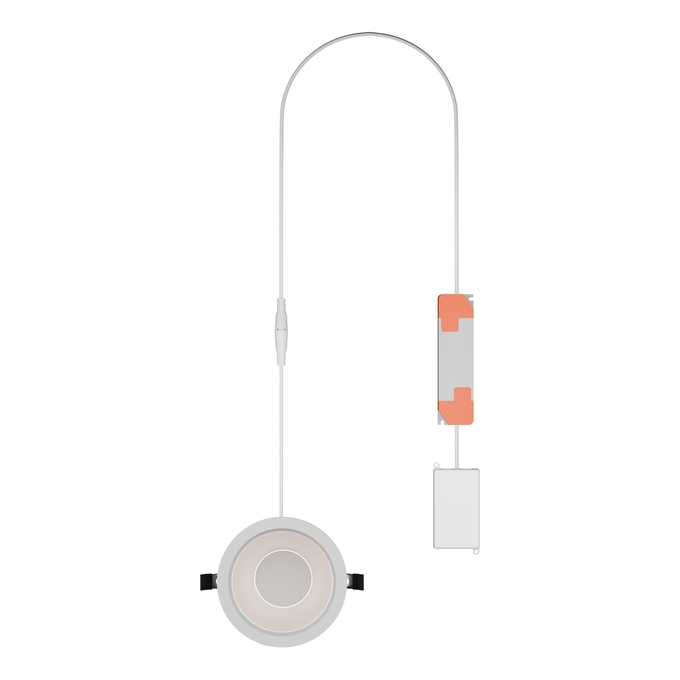

Slika proizvoda: bijela pozadina, dijagonala
DL CMFT HE D150 P 15W ML 8xx U19 WT
DL CMFT HE D150 P 15W ML 8xx U19 WT

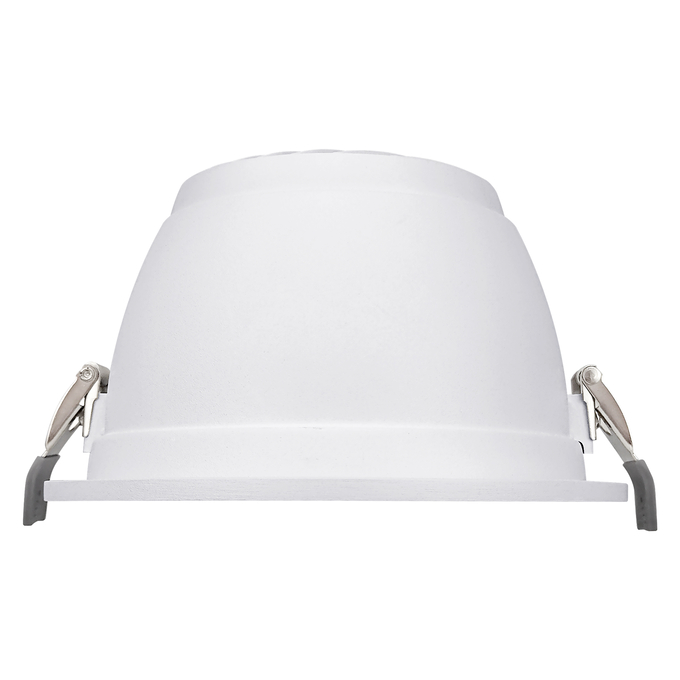

Slika proizvoda: bijela pozadina, uspravno
DL CMFT D150
DL CMFT D150

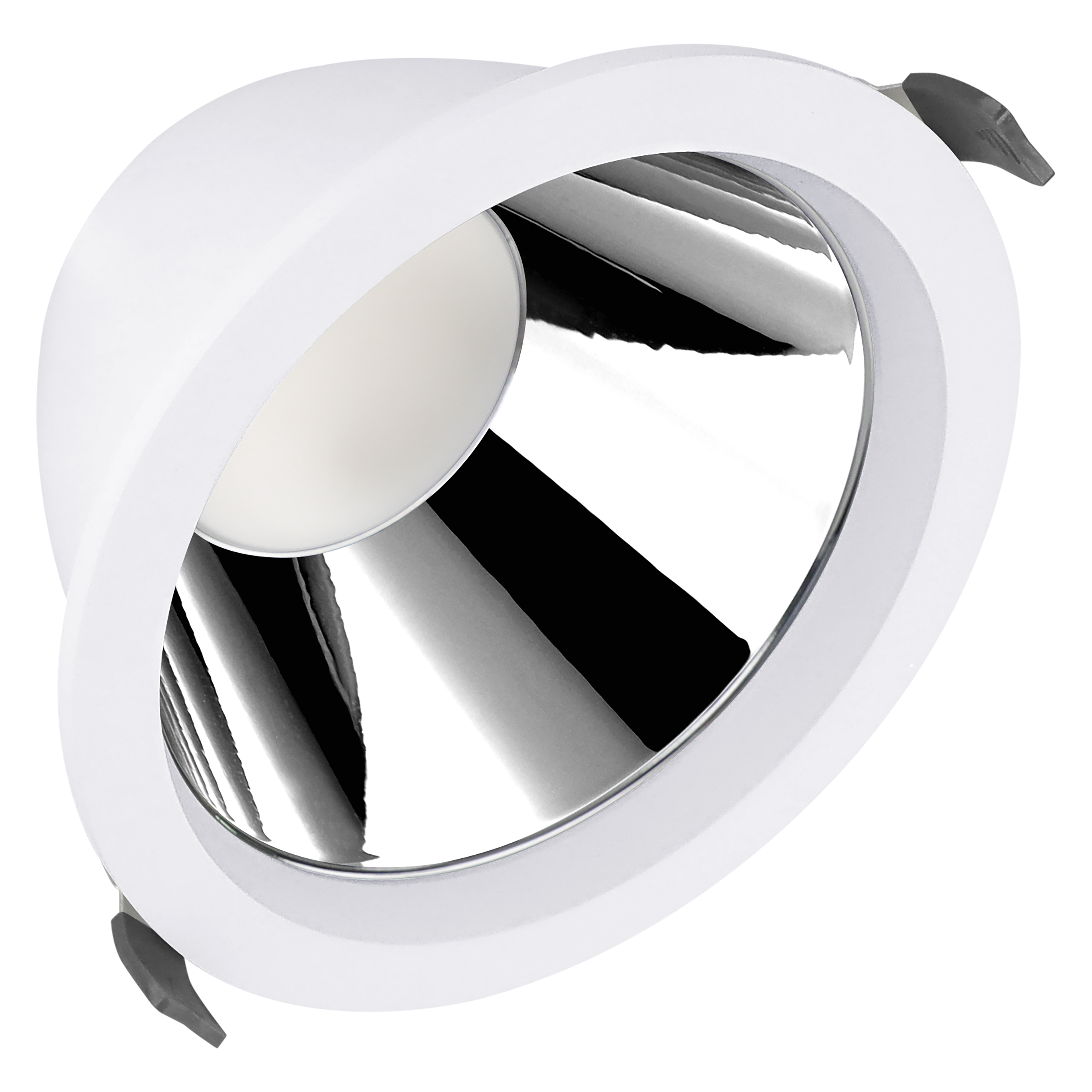

Slika proizvoda: bijela pozadina, razmak
