DOWNLIGHT COMFORT DALI UGR19
DL CMFT DA D100 P 13WML 93040 U19WT
GTIN: 4099854490927
Sklopiva kutija / 1
Prikaži sve pakete
Jamstveni uvjeti
INFORMACIJE O PROIZVODU
Prednosti proizvoda
- Svjetiljka prikladna za VIVARES i druge DALI-2 sustave upravljanja rasvjetom
- Proširene usluge poput praćenja energije i daljinskog održavanja moguće su s DALI varijantama
- Homogena distribucija svjetla s ograničenim bliještanjem UGR ≤ 19
- Ušteda energije zahvaljujući visokoj učinkovitosti sustava: do 120 lm/W
- Vrlo svestran zahvaljujući funkciji Multi Select
- Visok faktor uzvrata boje CRI> 90
- Vanjski driver za proširenu fleksibilnost i laku instalaciju
- Moguće je prolazno ožičenje putem dodatne priključne kutije
- Stupanj zaštite: IP44
- Jednostavna instalacija s brzo-spojnim priključkom
- Dostupne su dodatne varijante s driverom DALI-2, driverom Zigbee ili kompletom za pretvorbu u protupaničnu rasvjetu
Područja primjene
- Izravna zamjena za ugradbene svjetiljke s fluo cijevima
- Uredi, konferencijske sobe
- Prostori recepcije, predvorja, hodnici, dizala
Karakteristike proizvoda
- IoT-ready svjetiljka s tehnologijom DALI-2
- Aluminijske svjetiljke s 4 različita otvora i odsijačem sa zrcalnom površinom UGR ≤ 19
- Vrlo homogena distribucija svjetla
- Vanjski driver s funkcijom Multi Lumen do 5000 lm
- Funkcija Multi Color
- Konzistentna boja osvjetljenja ≤ 3 SDCM
- Vijek trajanja (L80/B10): 70.000 h (pri 25°C)
Oprema / Pribor
- Okvir za nadgradnu montažu dostupan samo za varijante DALI D200 i D250 kao zaseban pribor
- Uključena sigurnosna sajla za svjetiljku
- Uključena vanjska predspojna naprava
- Za uporabu u kombinaciji sa zasebnom Protupaničnom priključnom kutijom
- Sivi i crni zamjenjivi prstenovi dostupni su kao zaseban pribor
- Produžni prstenovi dostupni su kao zaseban pribor
Sigurnosni savjet
- Sve električne priključke mora izvršiti kvalificirana osoba.
- Oprez, opasnost od strujnog udara.
- Svjetiljke nisu prikladne za oblaganje termoizolacijskim materijalom.
Reference / Poveznice
- Za Jamstvo pogledajte www.ledvance.hr/jamstvo
Električni podaci
| Nazivna snaga | 13 W / 10 W / 7 W |
| Nazivni napon | 220…240 V |
| Mrežna frekvencija | 0/50/60 Hz |
| Nazivna struja | 60/51,7/41,6 mA |
| Uklopna struja | 24.8 A |
| Vrijeme uklopne struje Th50 | 6.2 µs |
| Maks. broj svjetiljki po minijaturnom osiguraču B16 | 30 |
| Maks. br. svj. na osiguraču C10 A | 24 |
| Maks. broj svjetiljki po minijaturnom osiguraču C16 | 38 |
| Faktor snage λ | ≥0,90 |
| Ukupno harmonijsko izobličenje | ≤ 15 % |
| Stupanj zaštite | II |
| Način rada | Vanjski LED driver |
Fotometrijski podaci
| Svjetlosni tok | 1430 lm / 1100 lm / 770 lm |
| Svjetlosna učinkovitost | 110 lm/W |
| Temperatura boje | 3000 K / 4000 K |
| Referentna kontrolna postavka sadržanog izvora svjetla (Kelvina) | 4000 K |
| Boja svjetla (oznaka) | Toplo bijela; Hladno bijela |
| Faktor uzvrata boje Ra | > 90 |
| Standardna devijacija usklađenosti boja | ≤3 sdcm |
| Svjetlosni intenzitet | - |
| Nisko treperenje | Da |
| Mjera za treperenje (Pst LM) | <1 |
| Mjera za stroboskopski efekt (SVM) | <0.4 |
| Skupina fotobiološke sigurnosti prema EN62778 | RG0 |
| Skupina fotobiološke sigurnosti prema EN62471 | RG0 |
| Distribucija svjetla | 55 ° |
| UGR | < 19 |
Prilagodljive značajke
| Nazivna snaga | Color temperature | Luminous flux | Luminous efficacy |
|---|---|---|---|
| 13 W | 3000 K | 1300 lm | 100 lm/W |
| 13 W | 4000 K | 1430 lm | 110 lm/W |
| 10 W | 3000 K | 1000 lm | 100 lm/W |
| 10 W | 4000 K | 1100 lm | 110 lm/W |
| 7 W | 3000 K | 700 lm | 100 lm/W |
| 7 W | 4000 K | 770 lm | 110 lm/W |
Dimenzije i težina
| Promjer | 116,00 mm |
| Visina | 65,20 mm |
| Težina proizvoda | 300,00 g |
Materijali i boje
| Boja proizvoda | Bijelo |
| Boja kućišta | Bijelo |
| RAL broj | RAL 9003 |
| Materijal tijela | Aluminij |
| Materijal difuzora | Polikarbonat (PC) |
| Test s užarenom žicom prema IEC 60695-2-12 | 650 °C |
| Sadržaj žive | 0.0 mg |
Primjena i montaža
| Raspon okolišne temperature | -20…+40 °C |
| Raspon temperature pri skladištenju | -20…+80 °C |
| Vrsta priključka | Konektor bez vijaka, 5-polni |
| Stupanj zaštite | IP54/IP20 |
| Stupanj zaštite IK (otpornost na udarce) | IK03 |
| Regulabilno | Da |
| Vrsta regulacije | DALI |
| IoT-ready | Podrška za DALI tip podataka DIO 251, 252, 253 1) |
| Vrsta montaže | Ugradbena |
| Mjesto montaže | Strop |
| Aplikacijsko okruženje | U zatvorenom |
| Širina montaže | 100 mm |
| Montažni promjer | 100 mm |
| Dubina montaže | 65 mm |
| S izvorom svjetla | Da |
| Zamjenjiv izvor svjetla | Ne |
1) Internet stvari. Podržava prijenos podataka putem pristupnika na platforme za nadzor u oblaku, kao što je LEDVANCE VIVARES Cloud.
Vijek trajanja
| Vijek trajanja L70/B50 na 25 °C | 100000 h 1) |
| Vijek trajanja L80/B10 na 25 °C | 70000 h 1) |
| Vijek trajanja L90/B10 na 25 °C | 40000 h |
| Broj ciklusa paljenja/gašenja | 100000 |
1) t[h]: L70 / B50 pri 25 °C (Ta), t[h]: L80 / B10 pri 25 °C (Ta), t[h]: L90 / B10 pri 25 °C (Ta)
Upravljački uređaj
| Izlazna struja | 400/300/200 mA |
| ECG - Izlazna struja | ≤ 10 % |
| ECG - Duljina | 164 mm |
| ECG - Širina | 45 mm |
| ECG - Visina | 25 mm |
| Preporučena predspojna naprava | DR DALI-P-30/220-240/700 |
Protupanična rasvjeta
| Vrsta protupanične rasvjete (EL) | Uključen EL certificirani pogon (0Hz / DC rad) za centralni rad na baterije; Opcionalna EL jedinica (baterija i kontroler) za decentralizirani rad dostupna je zasebno |
| Vrsta testa sigurnosnog pogona | Ništa |
| Snaga u sigurnosnom načinu rada | 3 W |
| Svjetlosni tok u sigurnosnom načinu rada | 301 lm |
Certifikati i standardi
| Standardi | ENEC; CE; UKCA; EAC; CB |
| Svjetiljka s ograničenom površinskom temperaturom, „D znak“ | Ne |
| Otporno na udarce loptom | Ne |
| EPD | LEDV-00053-V01.01-EN |
| LED modul zamjenjiv | Nije zamjenjiva |
Dodatni podaci o proizvodu
| Dodana funkcija | MULTI LUMEN; MULTI COLOR; VIVARES |
SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ
| Minimalna količina recikliranog materijala u pakiranju | 80 % 1) |
| Minimalni postotak recikliranog sadržaja u proizvodu | 0 % 1) |
| Mogućnost recikliranja proizvoda | Proizvod koji se uglavnom može reciklirati 1) |
| Mogućnost recikliranja pakiranja | Uglavnom ambalaža koja se može reciklirati 1) |
| Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu | Ne |
| Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu | Da |
| Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku | Lead (7439-92-1) |
1) Prema Uredbi AGEC-a 2022-748 (Francusko zakonodavstvo protiv otpada za kružno gospodarstvo)
| Šifra proizvoda | Jedinica pakiranja (komadi/jedinica) | Dimenzije (duljina x širina x visina) | Bruto težina | Obujam |
|---|---|---|---|---|
| 4099854490927 | Sklopiva kutija 1 |
185 mm x 185 mm x 100 mm | 389.00 g | 3.42 dm³ |
| 4099854490934 | Pakiranje za dostavu 12 |
390 mm x 390 mm x 330 mm | 5292.00 g | 50.19 dm³ |
Upute za korisnika / sigurnosne upute
DL CMFT DA
DL CMFT DA
Pravne informacije
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Pravne informacije
DL CMFT DALI
DL CMFT DALI
Pravne informacije
Safety Insert G11207793
Safety Insert G11207793
Pravne informacije
EM Insert DL CMFT
EM Insert DL CMFT
Pravne informacije
Legal insert DL UNIV
Legal insert DL UNIV
Izjave o sukladnosti
DL CMFT
DL CMFT
EPD
ENVIRONMENTAL PRODUCT DECLARATION DOWNLIGHT COMFORT GEN 2
ENVIRONMENTAL PRODUCT DECLARATION DOWNLIGHT COMFORT GEN 2
EU Data Act
DALI LED Driver and Luminaires
DALI LED Driver and Luminaires

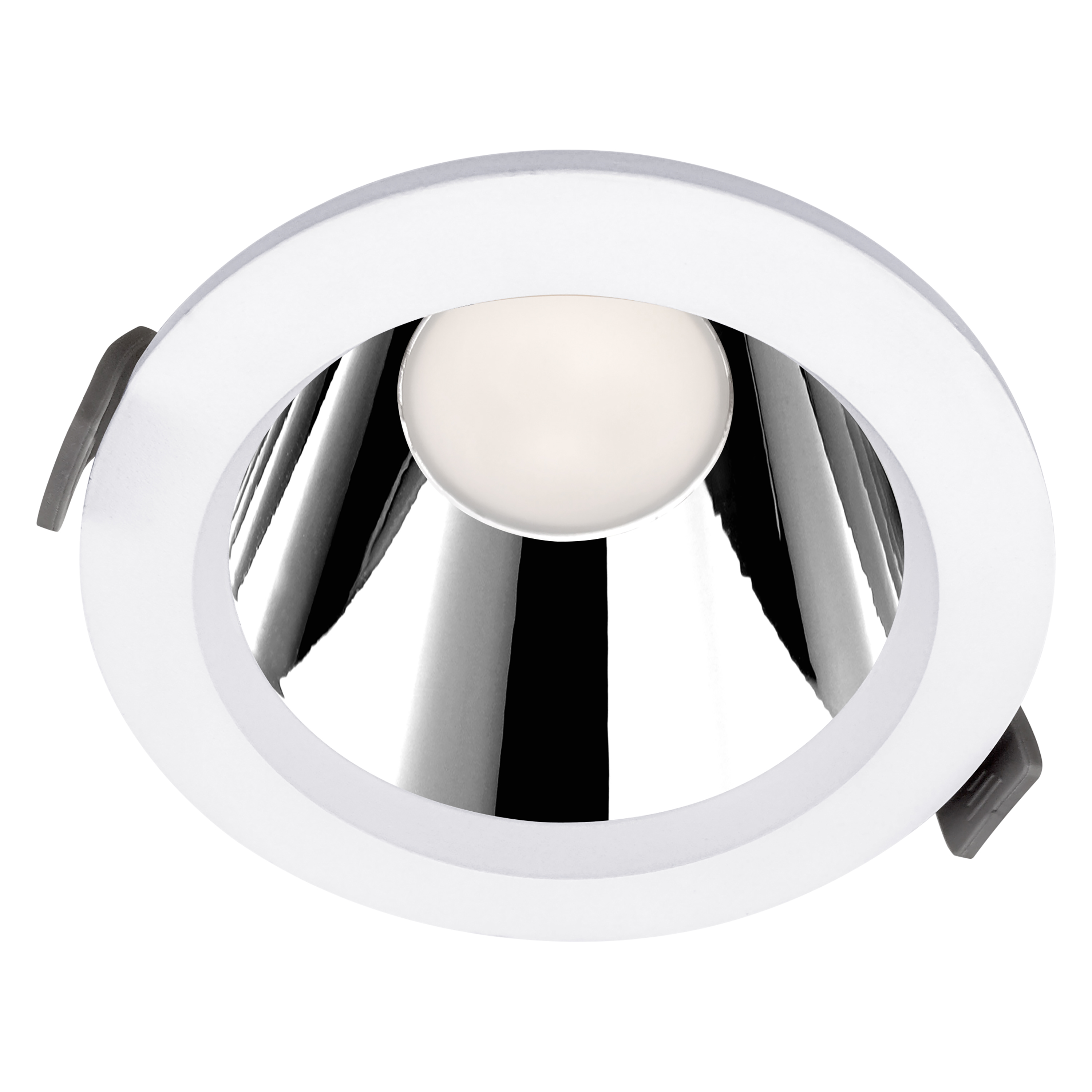

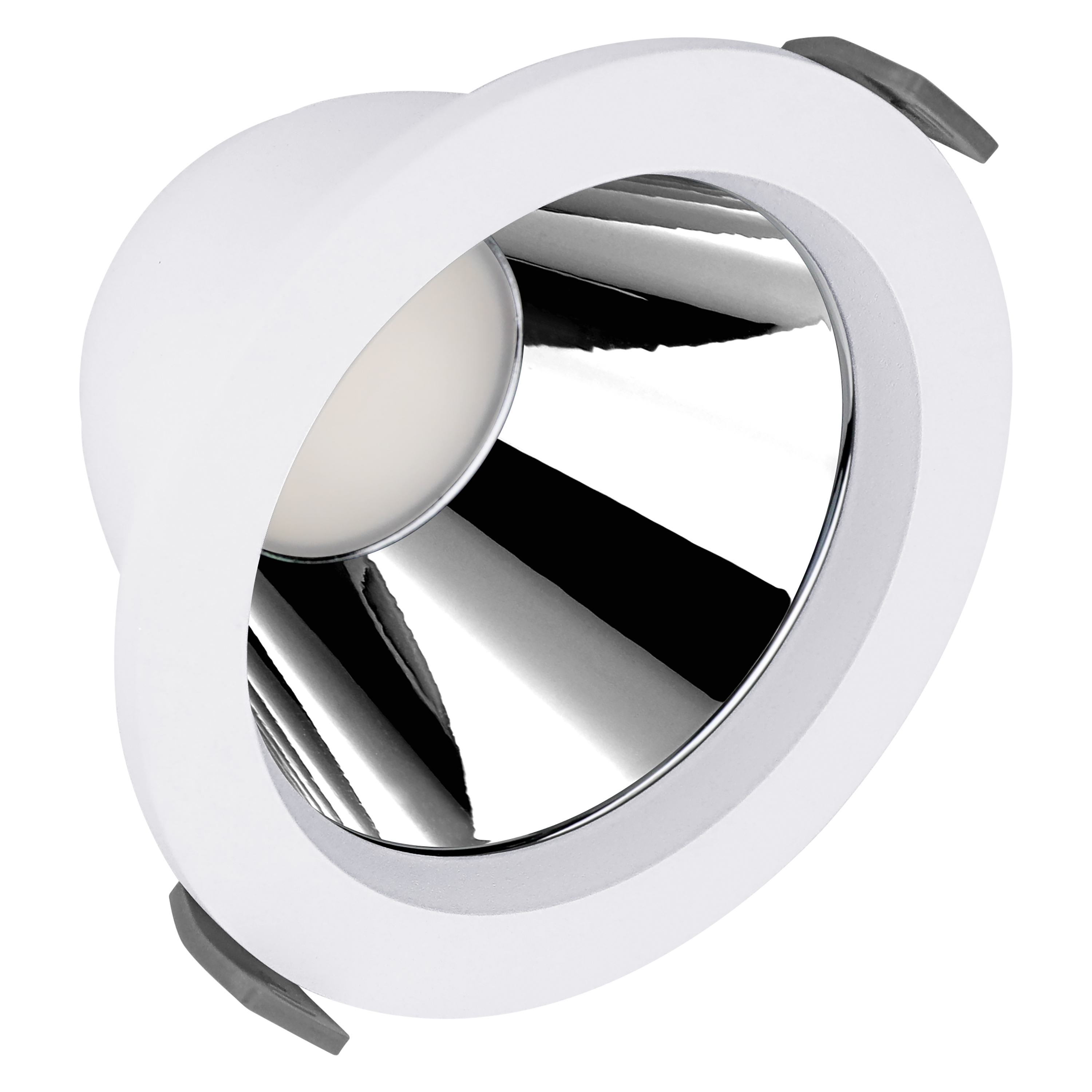

Slika proizvoda: bijela pozadina, dijagonala
DL CMFT D100 UGR
DL CMFT D100 UGR

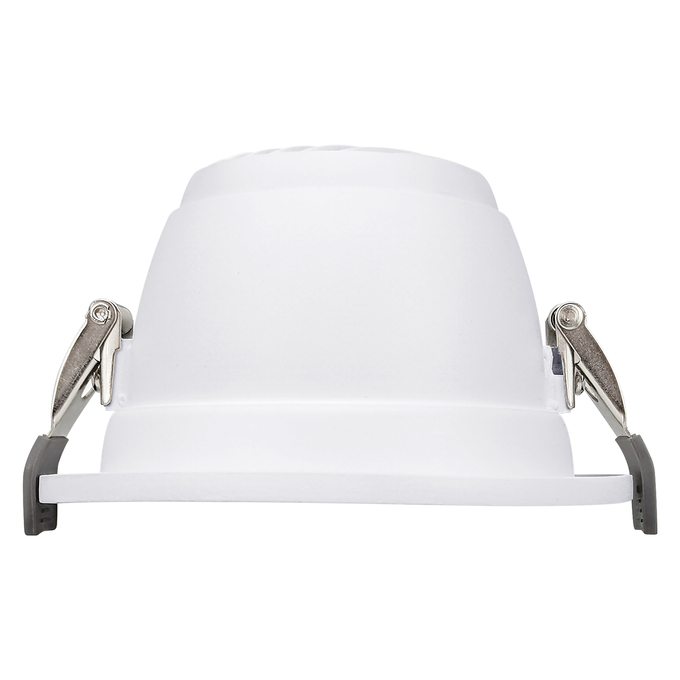

Slika proizvoda: bijela pozadina, uspravno
