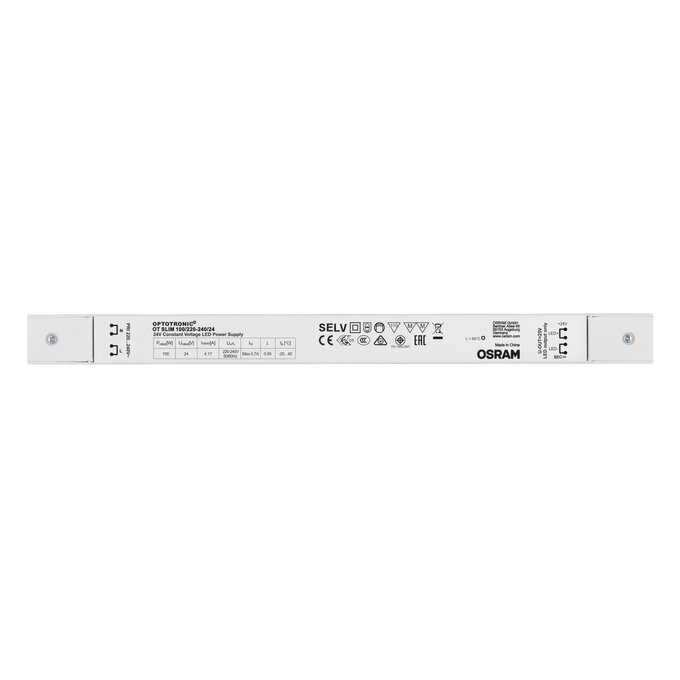

OT SLIM 100/220-240/24 white, horizontal
CV Power supplies 24 V

OT SLIM 100/220-240/24

GTIN: 4062172135870 Raspakirano / 1 Prikaži sve pakete
Preuzmite tehnički list
Kontaktirajte prodaju
Jamstveni uvjeti

INFORMACIJE O PROIZVODU

Prednosti proizvoda
  • Installation in cold and hot environments
  • Very stable output power
  • High electronical reversible short-circuit, overload, overtemperature protection
  • Independent installation possible
Područja primjene
  • Facades, public squares, cruise ships
  • Signage
  • Suitable for indoor and outdoor installations
Karakteristike proizvoda
  • Type of protection: IP20
  • Wide operating temperature range: -20…+50 °C
  • Lifetime: up to 50,000 h (temperature at max. tc )
Električni podaci
Nazivna snaga 110,00 W
Nazivna izlazna snaga 100 W
Nazivni napon 220…240 V
Nazivni izlazni napon 24,2 V
Ulazni napon AC 195.5…276 V
Ulazni napon DC 176…250 V
U-OUT (radni napon) 24 V
Uklopna struja 50 A
Mrežna frekvencija 50/60 Hz
Ukupno harmonijsko izobličenje < 5 %
Faktor snage λ 0,95
Gubitak snage uređaja 9.9 W
Maks. br. ECG-a na osiguraču 10 A (B) 6
Maks. br. ECG-a na osiguraču 16 A (B) 10
Maks. br. ECG-a na osiguraču 25 A (B) 10
Sposobnost prenapona (L- N) 1 kV
Galvanska izolacija SELV
Dimenzije i težina
Duljina 374,00 mm
Razmak rupa za montažu, duljina 326.0 mm
Širina 30.00 mm
Visina 18.50 mm
Presjek kabla, ulaz 0.75…1.5 mm²
Presjek kabla, izlaz 0.75…1.5 mm²
Duljina pripreme žice, ulazna strana 5,0 mm
Težina proizvoda 220,00 g
Boje i materijali
Materijal kućišta Plastika
Materijal tijela Plastika
Temperature i radni uvjeti
Raspon okolišne temperature -25…+45 °C
Maksimalna temperatura u Tc ispitnoj točki 80 °C
Maks. temperatura kućišta u slučaju kvara 110 °C
Dopuštena rel. vlažnost tijekom rada 5…85 % 1)
1) Najviše 56 dana godišnje pri 85%
Vijek trajanja
Vijek trajanja ECG 50000 h
Mogućnosti
Regulabilno Ne
Zaštita od preopterećenja Automatski reverzibilni
Zaštita od kratkog spoja Automatski reverzibilni
Prikladno za svjetiljke sa stupnjem zaštite I; II
Vrsta priključka, izlazna strana Terminal na vijak
Certifikati i standardi
Oznake odobrenja – odobrenje CE; CB; ENEC; CCC; EAC; RCM; BIS
Standardi Prema IEC 61347-2-13; Prema IEC 62384; Prema EN 55015; Prema IEC 61000-3-2; Prema IEC 61000-3-3
Stupanj zaštite IP20
LOGISTIČKI PODACI
Raspon temperature pri skladištenju -40…+85 °C
SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ
Količina plemenitih metala 0 mg
Količina rijetkih zemnih elemenata 0 mg
Minimalna količina recikliranog materijala u pakiranju 80 % 1)
Minimalni postotak recikliranog sadržaja u proizvodu 0 % 1)
Mogućnost recikliranja proizvoda Proizvod koji se uglavnom može reciklirati 1)
Mogućnost recikliranja pakiranja Uglavnom ambalaža koja se može reciklirati 1)
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu Da
Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku Lead (7439-92-1)
1) Prema Uredbi AGEC-a 2022-748 (Francusko zakonodavstvo protiv otpada za kružno gospodarstvo)
Šifra proizvoda Jedinica pakiranja (komadi/jedinica) Dimenzije (duljina x širina x visina) Bruto težina Obujam
4062172135870 Raspakirano
1
4062172135887 Pakiranje za dostavu
30		 387 mm x 192 mm x 150 mm 7058.00 g 11.15 dm³
Upute za korisnika / sigurnosne upute
14614288 OT SLIM
PDF (3.61 MB)
Slika proizvoda: bijela pozadina, dijagonala
OT SLIM 100
JPG (568.4 KB)
Slika proizvoda: bijela pozadina, vodoravno
OT SLIM 100
JPG (515.21 KB)

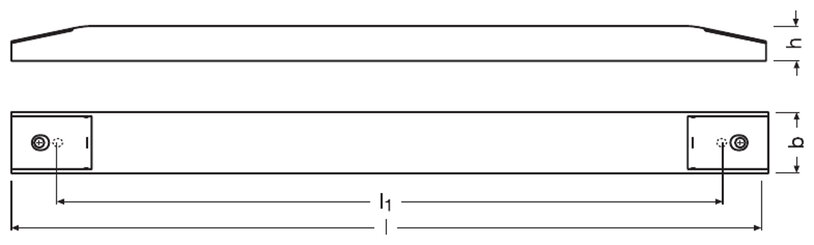

Crtež linije proizvoda, sa slovima
OT SLIM 100
JPG (206.3 KB)

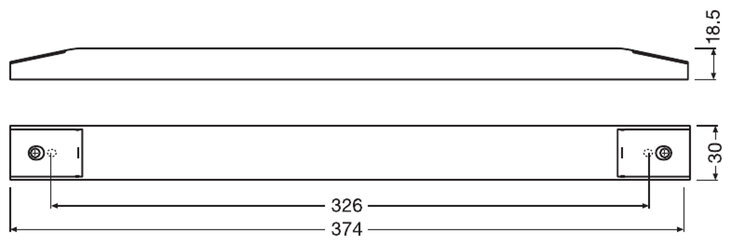

Crtež linije proizvoda, s brojevima
