OTi DALI 80/220-240/24 4CHDT6/8 white, diagonal (thumbnail)
OTi DALI 80/220-240/24 4CHDT6/8 white, horizontal (thumbnail)

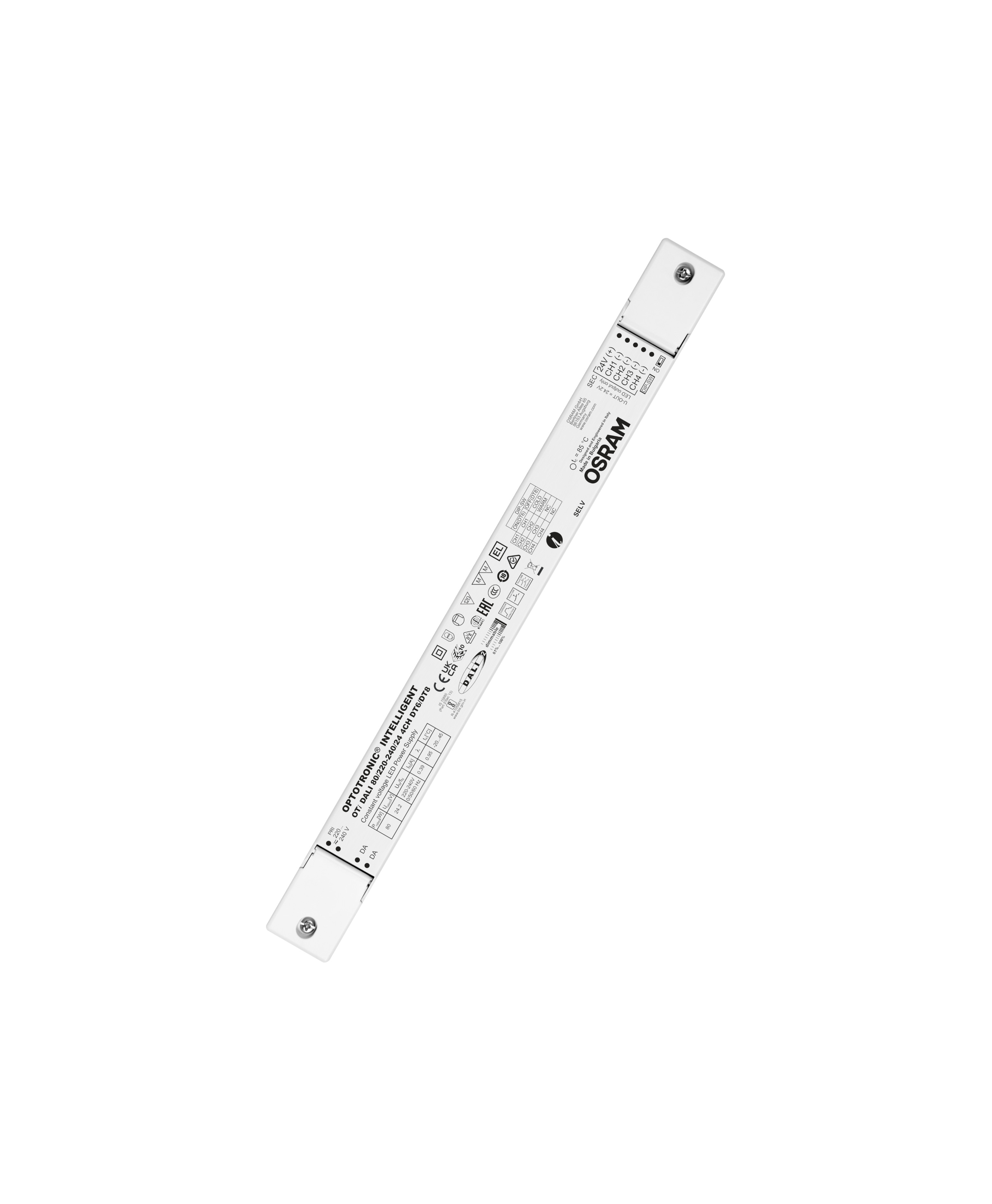

OTi DALI 80/220-240/24 4CHDT6/8 white, diagonal

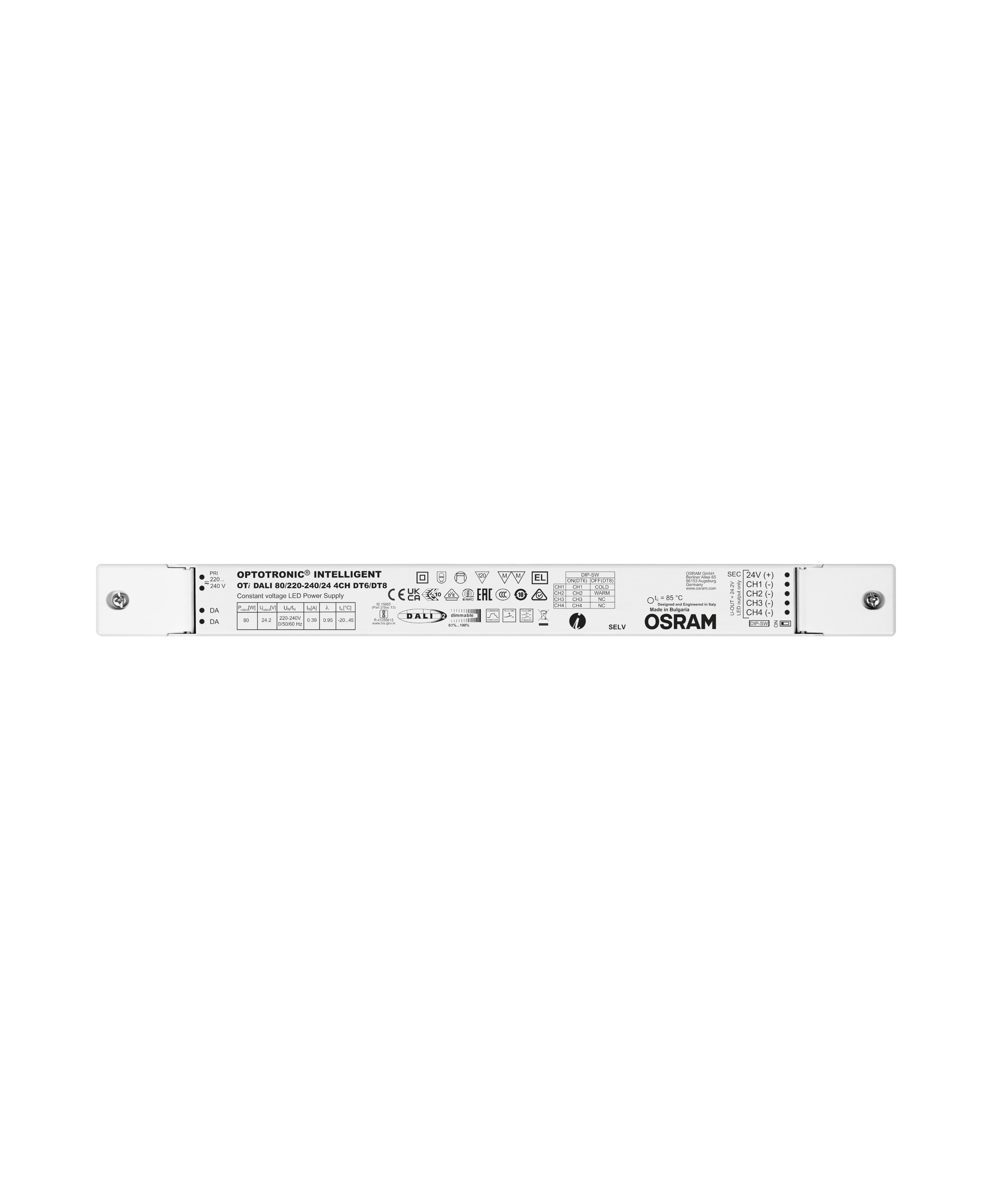

OTi DALI 80/220-240/24 4CHDT6/8 white, horizontal
CV Power supplies with DALI

OTi DALI 80/220-240/24 4CHDT6/8

GTIN: 4062172177924 Raspakirano / 1 Prikaži sve pakete
Preuzmite tehnički list
Kontaktirajte prodaju
Jamstveni uvjeti

INFORMACIJE O PROIZVODU

Prednosti proizvoda
  • Intelligent power matching thanks to Smart power supply
  • Slim form factor for mounting on the cove or in linear luminaires
  • No stroboscopic effect thanks to patented high PWM frequency management (> 2 kHz)
  • Suitable for installation in emergency lighting systems according to EN 60598-2-22
  • Available as single-channel or multi-channel with DT6 and DT8 in one device
  • DALI message detection "LED Module failure"
  • IP rating: IP20
Područja primjene
  • Cove lighting, wall washer, corridor, handrail, luminous ceilings
  • Suitable for use in luminaires of protection class I and II
Karakteristike proizvoda
  • Dimmable via Touch DIM
  • LED driver whose output power can be shared arbitrarily among the 2 or 4 channels
  • Dimming range: 0.1…100 %
  • Line frequency: 0 Hz | 50 Hz | 60 Hz
Oprema / Pribor
  • Suitable for 24 V LED modules
Električni podaci
Nazivna snaga 80,00 W
Nazivna izlazna snaga 80 W
Nazivni napon 220…240 V
Nazivni izlazni napon 24 V 1)
Ulazni napon AC 198…264 V
Ulazni napon DC 176…276 V
U-OUT (radni napon) 24,2 V
Uklopna struja 46 A
Mrežna frekvencija 50…60 Hz
Ukupno harmonijsko izobličenje < 5 %
Faktor snage λ 0,95
Gubitak snage uređaja 6 W
Maks. br. ECG-a na osiguraču 10 A (B) 15
Maks. br. ECG-a na osiguraču 16 A (B) 25
Maks. br. ECG-a na osiguraču 25 A (B) 23
Sposobnost prenapona (L- N) 1 kV
Galvanska izolacija SELV
1) Istosmjerni napon
Dimenzije i težina
Duljina 346,00 mm
Razmak rupa za montažu, duljina 300,6 mm
Širina 32.00 mm
Visina 22.00 mm
Presjek kabla, ulaz 0,5…2,5 mm²
Presjek kabla, izlaz 0.2…1.5 mm²
Duljina pripreme žice, ulazna strana 5,0 mm
Težina proizvoda 191,00 g
Boje i materijali
Materijal kućišta Plastika
Materijal tijela Plastika
Temperature i radni uvjeti
Raspon okolišne temperature -20…+45 °C
Maksimalna temperatura u Tc ispitnoj točki 85 °C
Maks. temperatura kućišta u slučaju kvara 115 °C
Dopuštena rel. vlažnost tijekom rada 5…85 % 1)
1) Najviše 56 dana godišnje pri 85%
Vijek trajanja
Vijek trajanja ECG 50000 h
Mogućnosti
Regulabilno Da
Sučelje regulacije DALI-2
Raspon regulacije 0.1…100 %
Zaštita od pregrijavanja Automatski reverzibilni
Zaštita od preopterećenja Automatski reverzibilni
Zaštita od kratkog spoja Automatski reverzibilni
Zaštita od praznog hoda Da
Prikladno za svjetiljke sa stupnjem zaštite I; II
Vrsta priključka, izlazna strana Terminal na vijak
Certifikati i standardi
Oznake odobrenja – odobrenje BIS; CCC; CE; EAC; EL; ENEC 10; RCM; VDE; VDE-ENEC
Standardi Prema EN 61347-1; Prema EN 61347-2-13; Prema EN 61547; Prema EN 61000-3-2; Prema EN 62384; Prema EN 60598-2-22; Prema EN 62386; Prema EN 55015
Stupanj zaštite IP20
LOGISTIČKI PODACI
Raspon temperature pri skladištenju -40…+85 °C
Podaci o propisima o energetskom označavanju prema EU 2019/2015
Snaga u umreženom stanju pripravnosti za CLS < 0.50 W
SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ
Količina plemenitih metala 0 mg
Količina rijetkih zemnih elemenata 0 mg
Minimalna količina recikliranog materijala u pakiranju 80 % 1)
Minimalni postotak recikliranog sadržaja u proizvodu 0 % 1)
Mogućnost recikliranja proizvoda Proizvod koji se uglavnom može reciklirati 1)
Mogućnost recikliranja pakiranja Uglavnom ambalaža koja se može reciklirati 1)
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu Ne
1) Prema Uredbi AGEC-a 2022-748 (Francusko zakonodavstvo protiv otpada za kružno gospodarstvo)
Šifra proizvoda Jedinica pakiranja (komadi/jedinica) Dimenzije (duljina x širina x visina) Bruto težina Obujam
4062172177924 Raspakirano
1
4062172177931 Pakiranje za dostavu
20		 370 mm x 170 mm x 113 mm 3998.00 g 7.11 dm³
