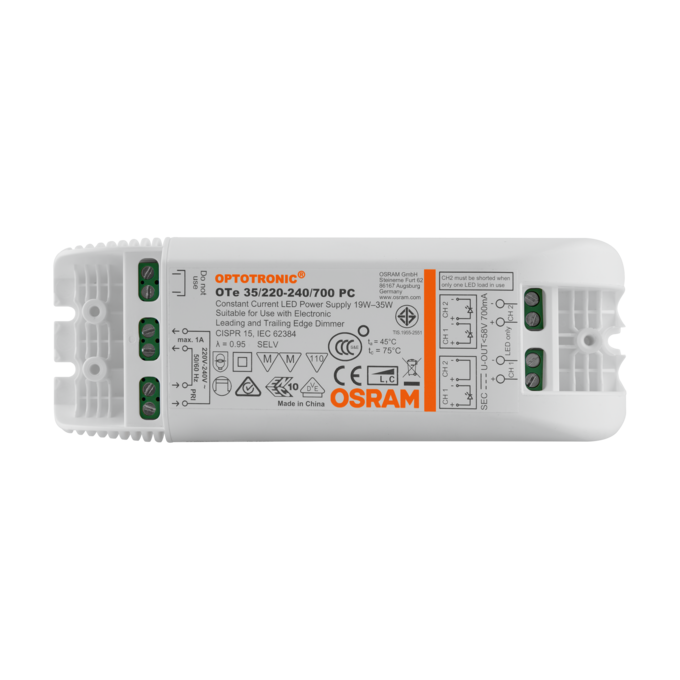

OTe 35/220…240/700 PC

OPTOTRONIC Phase-cut OTE

GTIN: 4008321825520 Raspakirano / 1 Prikaži sve pakete

Preuzmite tehnički list

Kontaktirajte prodaju

Jamstveni uvjeti

INFORMACIJE O PROIZVODU

Prednosti proizvoda

Compact housing for mounting in very tight spaces
Compatible with the most common leading-edge and trailing-edge phase dimmers

Područja primjene

Optional cable clamp E-style for independent mounting
Suitable for indoor installations
Suitable for indoor SELV installations

Karakteristike proizvoda

Dimmable via leading edge/trailing edge
Type of protection: IP20

Električni podaci

Nazivna snaga	35,00 W
Nazivna izlazna snaga	35 W ¹⁾
Nazivni napon	220…240 V
Nazivni izlazni napon	27…50 V ²⁾
Ulazni napon AC	195…264 V ³⁾
U-OUT (radni napon)	58 V
Nazivna struja	0,18 A
Nazivna izlazna struja	700 mA ⁴⁾
Uklopna struja	10,0 A ⁵⁾
Dopušteno odstupanje izlazne struje	5 %
Izlazno strujno istitravanje (100 Hz)	< 35 % ⁶⁾
Mrežna frekvencija	50/60 Hz
Faktor snage λ	0,95 ⁷⁾
Učinkovitost ECG	87 % ⁸⁾
Gubitak snage uređaja	7 W ⁹⁾
Maks. br. ECG-a na osiguraču 10 A (B)	32
Maks. br. ECG-a na osiguraču 16 A (B)	50
Maks. br. ECG-a na osiguraču 25 A (B)	-
Sposobnost prenapona (L/N-nula)	2 kV
Sposobnost prenapona (L- N)	1 kV
Galvanska izolacija	SELV
Gubitak energije u stanju mirovanja	< 1 W ¹⁰⁾
Mjera za treperenje (Pst LM)	≤1

¹⁾ Djelomično opterećenje 19…35 W
²⁾ Maksimalno < 58 V
³⁾ Dopušteni raspon napona
⁴⁾ ±5 %
⁵⁾ t_širina = 250 µs (mjereno na 50 % I_vršno)
⁶⁾ Tipično
⁷⁾ Puno opterećenje na 230 V/Minimalno opterećenje na 230 V
⁸⁾ Pri punom opterećenju i 230 V
⁹⁾ Maksimalno
¹⁰⁾ Stanje bez opterećenja

Fotometrijski podaci

Mjera za treperenje (Pst LM)	≤1
Mjera za stroboskopski efekt (SVM)	≤0.8

Dimenzije i težina

Duljina	153,00 mm
Razmak rupa za montažu, duljina	146,0 mm
Širina	54.00 mm
Visina	36.00 mm
Presjek kabla, ulaz	0.75…2.5 mm² ¹⁾
Presjek kabla, izlaz	0,5…2,5 mm² ¹⁾
Duljina pripreme žice, ulazna strana	6,0 mm
Težina proizvoda	165,00 g

¹⁾ Fleksibilno / Čvrsti vodovi

Boje i materijali

Materijal kućišta	Plastika
Materijal tijela	Plastika

Temperature i radni uvjeti

Raspon okolišne temperature	-20…+45 °C
Maksimalna temperatura u Tc ispitnoj točki	75 °C ¹⁾
Maks. temperatura kućišta u slučaju kvara	110 °C
Dopuštena rel. vlažnost tijekom rada	5…85 % ²⁾

¹⁾ Maksimum u Tc-točki
²⁾ Najviše 56 dana godišnje pri 85%

Vijek trajanja

Vijek trajanja ECG

50000 h ¹⁾

¹⁾ Na T_case = 65°C pri točki T_c / stopa kvara 10%

Dodatni podaci o proizvodu

Obloženo

Mogućnosti

Regulabilno	Da
Sučelje regulacije	Phase Cut (PC) ¹⁾
Raspon regulacije	10…100 %
Zaštita od pregrijavanja	Automatski reverzibilni
Zaštita od preopterećenja	Automatski reverzibilni
Zaštita od kratkog spoja	Automatski reverzibilni
Zaštita od praznog hoda	Da
Maks. duljina kabla do žarulje/LED modula	2,0 m
Prikladno za svjetiljke sa stupnjem zaštite	I; II
Vrsta priključka, izlazna strana	Potisni terminal

¹⁾ „Leading edge“ / „Trailing edge“

Certifikati i standardi

Oznake odobrenja – odobrenje	CE; ENEC 10; VDE; CB; C-Tick
Standardi	Prema IEC 61347-1; Prema IEC 61347-2-13; Prema IEC 62384; Prema CISPR 15; Prema IEC 61000-3-2; Prema IEC 61000-3-3; Prema IEC 61547
Stupanj zaštite	IP20

LOGISTIČKI PODACI

Raspon temperature pri skladištenju

-40…+85 °C

SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ

Količina plemenitih metala	0 mg
Količina rijetkih zemnih elemenata	0 mg
Minimalna količina recikliranog materijala u pakiranju	80 % ¹⁾
Minimalni postotak recikliranog sadržaja u proizvodu	0 % ¹⁾
Mogućnost recikliranja proizvoda	Proizvod koji se uglavnom može reciklirati ¹⁾
Mogućnost recikliranja pakiranja	Uglavnom ambalaža koja se može reciklirati ¹⁾
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu	Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu	Da
Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku	Lead (7439-92-1)
