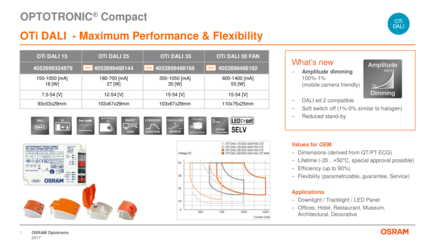

OTi DALI 35/220…240/1A0 LT2

OPTOTRONIC Intelligent – DALI LT2

GTIN: 4052899488168 Raspakirano / 1 Prikaži sve pakete

Preuzmite tehnički list

Kontaktirajte prodaju

Jamstveni uvjeti

INFORMACIJE O PROIZVODU

Prednosti proizvoda

Versatile DALI window driver due to flexible output characteristic
Very high efficiency
Protection of the system thanks to thermal management and Smart Control
High-quality dimming of 1…100 % by amplitude dimming

Versatile scope of application due to OSRAM DALI Technology:

Easy to use in corridors and restrooms because of three-level Corridor function
Touch DIM application: easy to control via pushbutton or sensor
Energy efficient Touch DIM operation due to automatic switch-off at sufficient residual light
Suitable for emergency Installations (acc. to EN 60598-2-22 and IEC 61347-2-13, appendix J) thanks to DC detection (0 Hz, pulsating DC), on/off switchable
Feedback of power consumption and operating hours (Fit for SMART GRID)
Suitable for buildings according to EPBD/BREEAM/LEED due to automatic Constant Lumen Output setting

Područja primjene

Installation in emergency lighting systems according to IEC 61347-2-13, appendix J
Suitable for use in luminaires with flexible current setting (DALI, CLO, LEDset)
Suitable for indoor SELV installations
Suitable for luminaires of protection classes I and II
Suitable for downlights, spotlights and LED panels
Installation via Cable Clamp Kit possible (depending on version of product)

Karakteristike proizvoda

Supply voltage: 220…240 V
Line frequency: 0 Hz | 50 Hz | 60 Hz
Line voltage: 198…264 V
Safety according to EN 61347-1, 61347-2-3, 61347-2-13, 62384
RI suppression: to EN 55015/CISPR 15
Line harmonics according to EN 61000-3-2
Immunity according to EN 61547
Lifetime: up to 100,000 h
Type of protection: IP20
Independent connection via through-looping (except OTi DALI 15)

Električni podaci

Nazivna snaga	35,00 W
Nazivna izlazna snaga	35 W ¹⁾
Nazivni napon	220…240 V
Nazivni izlazni napon	15…54 V ²⁾
Ulazni napon AC	198…264 V ³⁾
Ulazni napon DC	176…276 V
U-OUT (radni napon)	60 V
Nazivna struja	0,18 A
Nazivna izlazna struja	350…1050 mA ⁴⁾
Uklopna struja	20 A ⁵⁾
Dopušteno odstupanje izlazne struje	3 %
Izlazno strujno istitravanje (100 Hz)	< 2 % ⁶⁾
Mrežna frekvencija	0/50/60 Hz
Ukupno harmonijsko izobličenje	< 20 %
Faktor snage λ	> 0,95
Učinkovitost ECG	89 % ⁷⁾
Gubitak snage uređaja	5,7 W
Maks. br. ECG-a na osiguraču 10 A (B)	33
Maks. br. ECG-a na osiguraču 16 A (B)	55
Maks. br. ECG-a na osiguraču 25 A (B)	-
Sposobnost prenapona (L/N-nula)	2 kV
Sposobnost prenapona (L- N)	1 kV
Gubitak energije u stanju mirovanja	< 0.1 W
Mjera za treperenje (Pst LM)	≤1

¹⁾ Djelomično opterećenje 15…35 W
²⁾ Maksimalno 60 V
³⁾ Dopušteni raspon napona
⁴⁾ ±3 %
⁵⁾ t_širina = 50 µs (mjereno na 50 % I_vršno)
⁶⁾ Prosječna valovitost na 100 Hz %
⁷⁾ Tipično / Pri punom opterećenju i 230 V

Fotometrijski podaci

Mjera za treperenje (Pst LM)	≤1
Mjera za stroboskopski efekt (SVM)	≤0.4

Dimenzije i težina

Duljina	103,00 mm
Razmak rupa za montažu, duljina	94,0 mm
Širina	67.00 mm
Visina	29.50 mm
Presjek kabla, ulaz	0.2…1.5 mm² ¹⁾
Presjek kabla, izlaz	0.2…1.5 mm² ¹⁾
Duljina pripreme žice, ulazna strana	8.0…9.0 mm
Težina proizvoda	149,00 g

¹⁾ Čvrsti ili fleksibilni vodovi

Boje i materijali

Boja proizvoda	Bijela
Materijal kućišta	Plastika
Materijal tijela	Plastika

Temperature i radni uvjeti

Raspon okolišne temperature	-20…+50 °C
Maksimalna temperatura u Tc ispitnoj točki	75 °C ¹⁾
Maks. temperatura kućišta u slučaju kvara	110 °C
Dopuštena rel. vlažnost tijekom rada	5…85 % ²⁾

¹⁾ Maksimum u Tc-točki
²⁾ Najviše 56 dana godišnje pri 85%

Vijek trajanja

Vijek trajanja ECG

50000 h; 100000 h ¹⁾

¹⁾ T_c = 75°C, 0.2% / stopa kvara 1,000 h / T_c = 65°C, 0.1% / stopa kvara 1,000 h

Dodatni podaci o proizvodu

Obloženo

Mogućnosti

Regulabilno	Da
Sučelje regulacije	DALI; Touch DIM; Touch DIM senzor
Raspon regulacije	1…100 % ¹⁾
Zaštita od pregrijavanja	Automatski reverzibilni
Zaštita od preopterećenja	Automatski reverzibilni
Zaštita od kratkog spoja	Automatski reverzibilni
Zaštita od praznog hoda	Da
Maks. duljina kabla do žarulje/LED modula	2,0 m
Prikladno za svjetiljke sa stupnjem zaštite	I; II
Prikladno za protupaničnu rasvjetu	Da
Vrsta priključka, izlazna strana	Potisni terminal

¹⁾ Za maksimalnu nazivnu izlaznu struju

Certifikati i standardi

Oznake odobrenja – odobrenje	ENEC 10; VDE; EMC; EL; CE; DALI-2; BIS
Standardi	Prema EN 61347-1; Prema EN 61347-2-13; Prema EN 55015; Prema EN 61547; Prema EN 61000-3-2; Prema EN 62384; Prema EN 62386; Prema IEC 62386-101:Ed2; Prema IEC 62386-102:Ed2; Prema IEC 62386-207:Ed1
Stupanj zaštite	IP20

LOGISTIČKI PODACI

Raspon temperature pri skladištenju

-25…85 °C

Podaci o propisima o energetskom označavanju prema EU 2019/2015

Snaga u umreženom stanju pripravnosti za CLS

≤0.15 W

SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ

Količina plemenitih metala	0 mg
Količina rijetkih zemnih elemenata	0 mg
Minimalna količina recikliranog materijala u pakiranju	80 % ¹⁾
Minimalni postotak recikliranog sadržaja u proizvodu	0 % ¹⁾
Mogućnost recikliranja proizvoda	Proizvod koji se uglavnom može reciklirati ¹⁾
Mogućnost recikliranja pakiranja	Uglavnom ambalaža koja se može reciklirati ¹⁾
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu	Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu	Da
Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku	Lead (7439-92-1)
