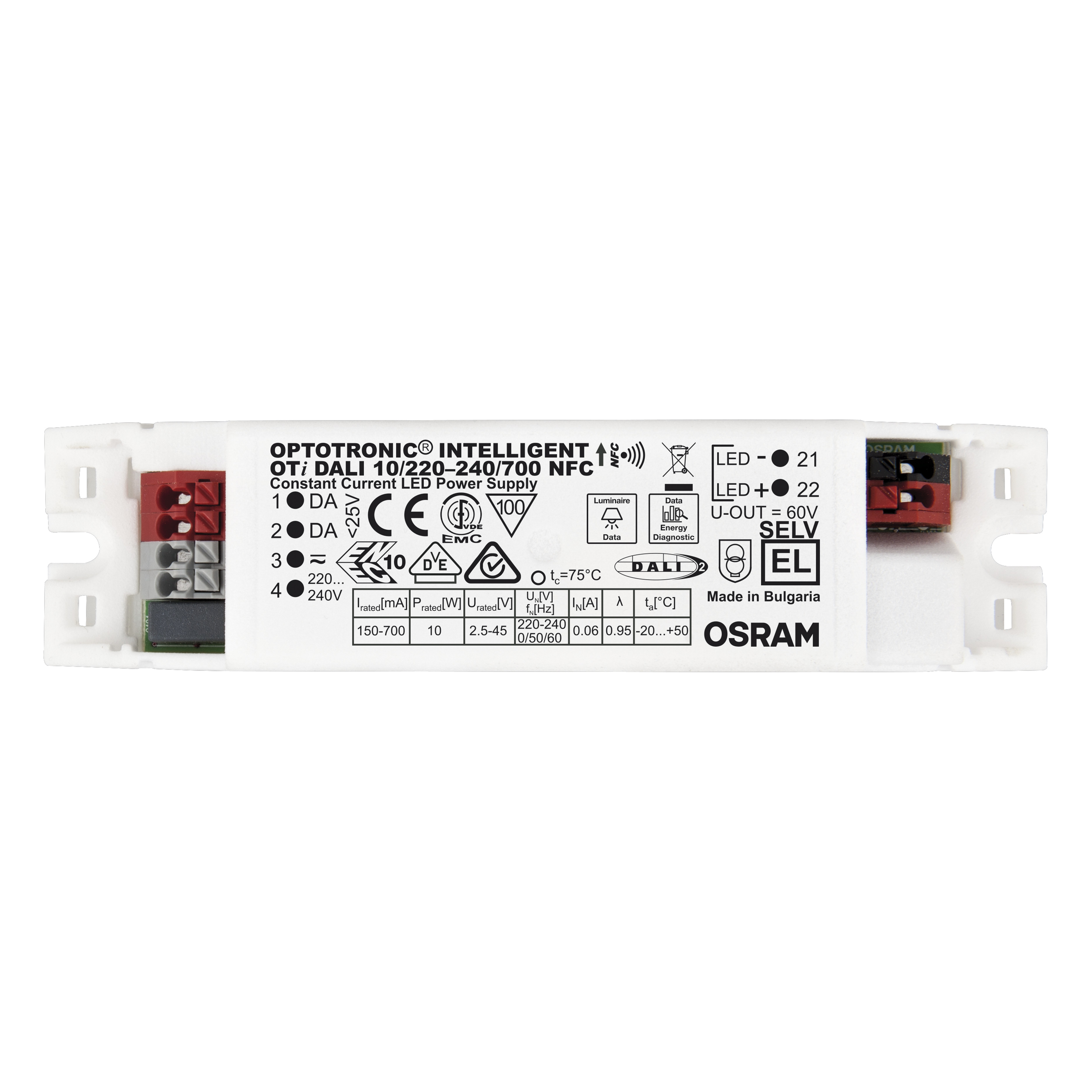

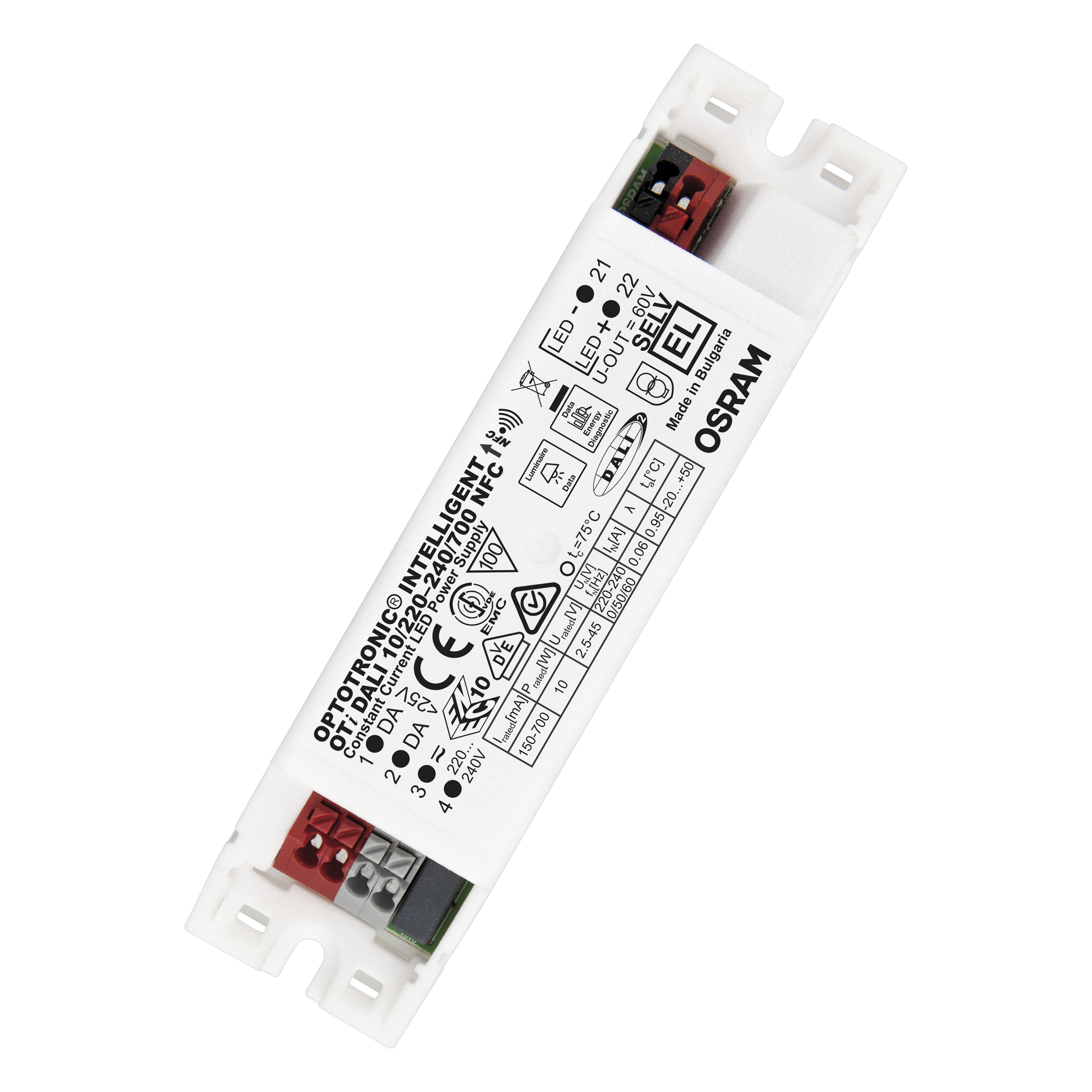

OTi DALI 10/220…240/700 NFC

OPTOTRONIC© Intelligent – DALI NFC S

GTIN: 4062172143899 Raspakirano / 1 Prikaži sve pakete

Preuzmite tehnički list

Kontaktirajte prodaju

Jamstveni uvjeti

INFORMACIJE O PROIZVODU

Prednosti proizvoda

Versatile DALI window driver due to flexible output characteristic
Locking and unlocking of luminaire/driver data
Easy and fast output current setting via NFC
Very high efficiency
High-quality dimming of 1…100 % by amplitude dimming
DALI-2 certified incl. Parts 251, 252, 253

Područja primjene

Suitable for downlights, spotlights and LED panels
Suitable for use in luminaires with flexible current setting
Installation in emergency lighting systems according to IEC 61347-2-13, appendix J
Suitable for indoor SELV installations
Suitable for luminaires of protection classes I and II

Karakteristike proizvoda

Supply voltage: 220…240 V
Line frequency: 0 Hz, 50…60 Hz
Line voltage: 198…264 V
According to EN 61347-1, 61347-2-13, 62384
RI suppression according to EN 55015:2007+A1:2007/CDN
Immunity according to EN 61547
Type of protection: IP20

Električni podaci

Nazivna snaga	10,00 W
Nazivna izlazna snaga	10 W ¹⁾
Nazivni napon	220…240 V
Nazivni izlazni napon	2.5…45 V ²⁾
Ulazni napon AC	198…264 V ³⁾
Ulazni napon DC	176…276 V
U-OUT (radni napon)	60 V
Nazivna izlazna struja	150…700 mA ⁴⁾
Uklopna struja	< 5 A ⁵⁾
Dopušteno odstupanje izlazne struje	3 %
Izlazno strujno istitravanje (100 Hz)	< 2 % ⁶⁾
Mrežna frekvencija	0/50/60 Hz
Ukupno harmonijsko izobličenje	15 % ⁷⁾
Faktor snage λ	> 0,98 ⁸⁾
Učinkovitost ECG	82 % ⁹⁾
Gubitak snage uređaja	3,5 W
Maks. br. ECG-a na osiguraču 10 A (B)	80
Maks. br. ECG-a na osiguraču 16 A (B)	130
Maks. br. ECG-a na osiguraču 25 A (B)	-
Sposobnost prenapona (L/N-nula)	2 kV
Sposobnost prenapona (L- N)	1 kV
Gubitak energije u stanju mirovanja	≤0.15 W
Mjera za treperenje (Pst LM)	≤1

¹⁾ Djelomično opterećenje 1,5...10 W
²⁾ Maksimalno 60 V
³⁾ Dopušteni raspon napona
⁴⁾ ±3 %
⁵⁾ t_širina = 100 µs (mjereno na 50 % I_vršno)
⁶⁾ Prosječna valovitost na 100 Hz %
⁷⁾ Pri punom opterećenju, 220…240 V, 50 Hz / Pri pola opterećenja, 220…240 V, 50 Hz
⁸⁾ Pri Pmax, 220…240 V, 50 Hz / Pri 50% Pmax, 220…240 V, 50 Hz
⁹⁾ Tipično / Pri punom opterećenju i 230 V

Fotometrijski podaci

Mjera za treperenje (Pst LM)	≤1
Mjera za stroboskopski efekt (SVM)	≤0.4

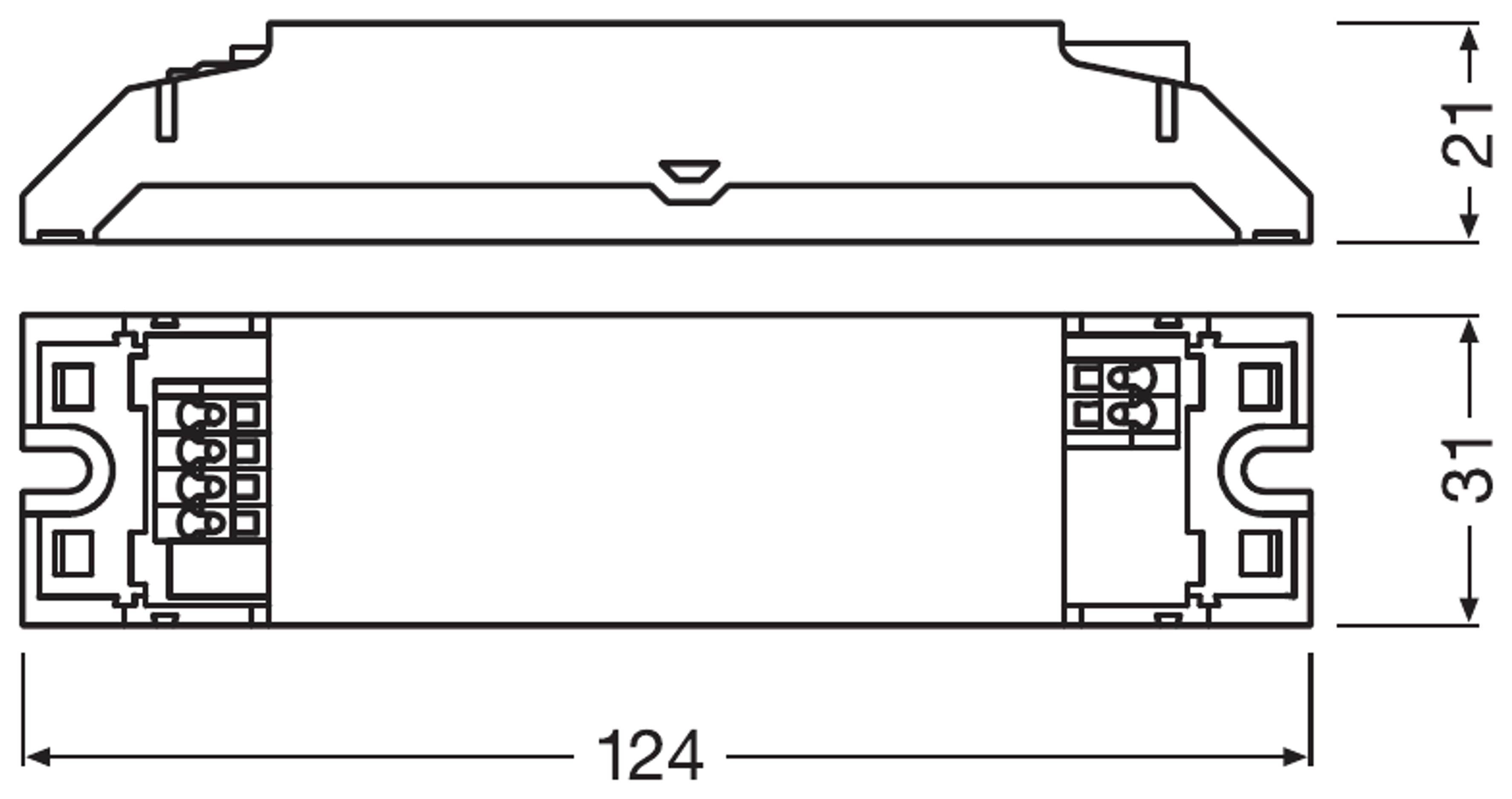

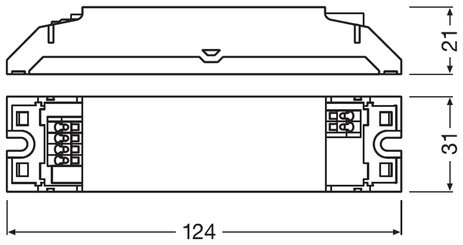

Dimenzije i težina

Duljina	124,00 mm
Razmak rupa za montažu, duljina	115,0 mm
Širina	31.00 mm
Visina	21.00 mm
Presjek kabla, ulaz	0.2…1.5 mm² ¹⁾
Presjek kabla, izlaz	0.2…1.5 mm² ¹⁾
Duljina pripreme žice, ulazna strana	8.0…9.1 mm
Težina proizvoda	58,00 g

¹⁾ Čvrsti ili fleksibilni vodovi

Boje i materijali

Materijal kućišta	Plastika
Materijal tijela	Plastika

Temperature i radni uvjeti

Raspon okolišne temperature	-20…+50 °C
Maksimalna temperatura u Tc ispitnoj točki	75 °C ¹⁾
Maks. temperatura kućišta u slučaju kvara	110 °C
Dopuštena rel. vlažnost tijekom rada	5…85 % ²⁾

¹⁾ Maksimum u Tc-točki
²⁾ Najviše 56 dana godišnje pri 85%

Vijek trajanja

Vijek trajanja ECG

50000 h; 100000 h ¹⁾

¹⁾ T_c = 75°C, 0.2% / stopa kvara 1,000 h / T_c = 65°C, 0.1% / stopa kvara 1,000 h

Dodatni podaci o proizvodu

Obloženo

Mogućnosti

Regulabilno	Da
Sučelje regulacije	DALI-2
Raspon regulacije	1…100 % ¹⁾
Zaštita od pregrijavanja	Automatski reverzibilni
Zaštita od preopterećenja	Automatski reverzibilni
Zaštita od kratkog spoja	Automatski reverzibilni
Zaštita od praznog hoda	Da
Maks. duljina kabla do žarulje/LED modula	2,0 m
Prikladno za svjetiljke sa stupnjem zaštite	I; II
Prikladno za protupaničnu rasvjetu	Da
Vrsta priključka, izlazna strana	Potisni terminal

¹⁾ Za maksimalnu nazivnu izlaznu struju

Certifikati i standardi

Oznake odobrenja – odobrenje	ENEC 10; VDE; EMC; EL; CE; DALI-2; CCC
Standardi	Prema EN 61347-1; Prema EN 61347-2-13; Prema EN 55015; Prema EN 61547; Prema EN 61000-3-2; Prema EN 62384; Prema EN 62386; Prema IEC 62386-101:Ed2; Prema IEC 62386-102:Ed2; Prema IEC 62386-207:Ed1
Stupanj zaštite	IP20

LOGISTIČKI PODACI

Raspon temperature pri skladištenju

-40…+85 °C

Podaci o propisima o energetskom označavanju prema EU 2019/2015

Snaga u umreženom stanju pripravnosti za CLS

≤0.15 W

SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ

Količina plemenitih metala	0 mg
Količina rijetkih zemnih elemenata	0 mg
Minimalna količina recikliranog materijala u pakiranju	80 % ¹⁾
Minimalni postotak recikliranog sadržaja u proizvodu	0 % ¹⁾
Mogućnost recikliranja proizvoda	Proizvod koji se uglavnom može reciklirati ¹⁾
Mogućnost recikliranja pakiranja	Uglavnom ambalaža koja se može reciklirati ¹⁾
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu	Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu	Da
Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku	Lead (7439-92-1)
