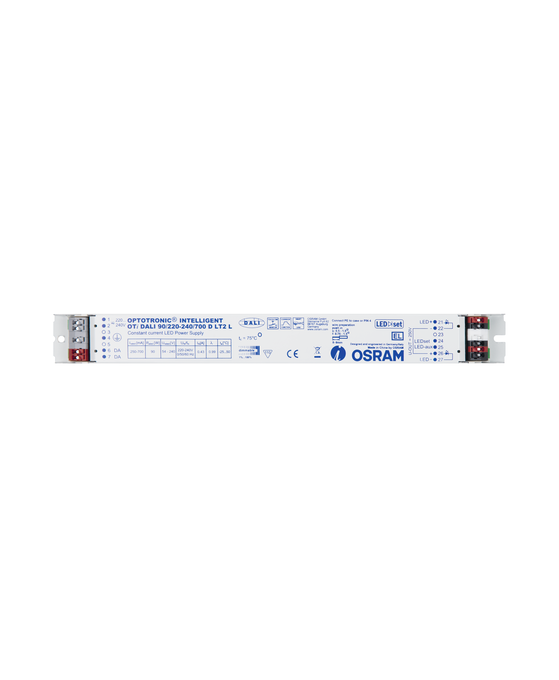

OTi DALI 90/220…240/700 D LT2 L white, horizontal
OPTOTRONIC© Intelligent – Dimmable DALI (non-isolated)

OTi DALI 90/220…240/700 D LT2 L

GTIN: 4052899494244 Raspakirano / 1 Prikaži sve pakete
Preuzmite tehnički list
Kontaktirajte prodaju
Jamstveni uvjeti

INFORMACIJE O PROIZVODU

Prednosti proizvoda
  • Fully programmable via software (DALI Interface)
  • Flexible current setting (LEDset2)
  • Lifetime: up to 100,000 h (temperature at Tc = 65 °C, max. 10 % failure rate)
  • High-quality dimming of 1…100 % by amplitude dimming (except 80 W versions)
  • High quality of light thanks to <1% output ripple current
  • Very high efficiency
  • Very low standby power consumption: < 0.15 W *
  • Fulfill safety requirement due to overload, overtemperature, Hot Plug protection
    • Versatile scope of application due to OSRAM DALI Technology:
    • Easy to use in corridors and restrooms because of three-level Corridor function
    • Touch DIM application: easy to control via pushbutton or sensor
    • Energy efficient Touch DIM operation due to automatic switch-off at sufficient residual light
    • Suitable for emergency Installations (acc. to EN 60598-2-22 and IEC 61347-2-13, appendix J) thanks to DC detection (0 Hz, pulsating DC), on/off switchable
    • Feedback of power consumption and operating hours (Fit for SMART GRID)
    • Suitable for buildings according to EPBD/BREEAM/LEED due to automatic Constant Lumen Output setting
    • Luminaire information for easy maintenance
    Područja primjene
    • Linear lighting for office, education, storage areas and retail
    • Installation in emergency lighting systems according to IEC 61347-2-13, appendix J
    • Suitable for luminaires of protection class I
    Karakteristike proizvoda
    • Line frequency: 0 Hz | 50 Hz | 60 Hz
    • Versatile DALI window driver up to 80 W due to flexible output characteristic
    • Supply voltage: 220…240 V
    • Available with output current range: up to 2,100 mA
    • Constant Lumen Output (CLO)
    • Integrated customizable thermal management (Driver Guard)
    • DALI-2 certified (Part -101,-102 and -207)
Električni podaci
Nazivna snaga 90,00 W
Nazivna izlazna snaga 13.5…90 W
Nazivni napon 220…240 V
Nazivni izlazni napon 54…240 V 1)
Ulazni napon AC 198…264 V 2)
Ulazni napon DC 176…276 V
U-OUT (radni napon) < 250 V
Nazivna struja 0,43 A
Nazivna izlazna struja 250…700 mA
Uklopna struja 25 A
Dopušteno odstupanje izlazne struje 3 % 3)
Izlazno strujno istitravanje (100 Hz) < 1 %
Mrežna frekvencija 0/50/60 Hz
Ukupno harmonijsko izobličenje < 10 %
Faktor snage λ > 0,95 4)
Učinkovitost ECG ≤93 % 5)
Gubitak snage uređaja 9 W 6)
Maks. br. ECG-a na osiguraču 10 A (B) 15
Maks. br. ECG-a na osiguraču 16 A (B) 24
Maks. br. ECG-a na osiguraču 25 A (B) -
Sposobnost prenapona (L/N-nula) 2 kV
Sposobnost prenapona (L- N) 1 kV
Galvanska izolacija Neizolirano
Gubitak energije u stanju mirovanja < 0.25 W
Mjera za treperenje (Pst LM) ≤1
1) Maksimalno 250 V
2) Dopušteni raspon napona
3) Pri upotrebi DALI
4) Puno opterećenje na 230 V
5) Pri punom opterećenju i 230 V
6) Maksimalno
Fotometrijski podaci
Mjera za treperenje (Pst LM) ≤1
Mjera za stroboskopski efekt (SVM) ≤0.4
Dimenzije i težina
Duljina 280,00 mm
Razmak rupa za montažu, duljina 270,0 mm
Širina 30.00 mm
Visina 21.00 mm
Presjek kabla, ulaz 0.5…1.5 mm²
Presjek kabla, izlaz 0.5…1.5 mm²
Duljina pripreme žice, ulazna strana 8.5…9.5 mm
Težina proizvoda 205,00 g
Boje i materijali
Materijal kućišta Metal
Materijal tijela Metal
Temperature i radni uvjeti
Raspon okolišne temperature -25…+50 °C
Maksimalna temperatura u Tc ispitnoj točki 75 °C
Maks. temperatura kućišta u slučaju kvara 110 °C
Dopuštena rel. vlažnost tijekom rada 5…85 % 1)
1) Najviše 56 dana godišnje pri 85%
Vijek trajanja
Vijek trajanja ECG 50000 h; 100000 h 1)
1) Na maks. Tc = 75°C / stopa kvara 10% / Na Tc = 65°C / stopa kvara 10%
Dodatni podaci o proizvodu
Obloženo Ne
Mogućnosti
Regulabilno Da
Sučelje regulacije DALI-2; Touch DIM; Touch DIM senzor
Raspon regulacije 1…100 % 1)
Zaštita od pregrijavanja Automatski reverzibilni
Zaštita od preopterećenja Automatski reverzibilni
Zaštita od kratkog spoja Automatski reverzibilni
Zaštita od praznog hoda Da
Maks. duljina kabla do žarulje/LED modula 2,0 m
Prikladno za svjetiljke sa stupnjem zaštite I
Prikladno za protupaničnu rasvjetu Da
Vrsta priključka, izlazna strana Potisni terminal
1) Za maksimalnu nazivnu izlaznu struju
Certifikati i standardi
Oznake odobrenja – odobrenje CE; EL; ENEC 10; VDE-EMC; CCC; RCM
Standardi Prema EN 61347-1; Prema EN 61347-2-13; Prema EN 55015; Prema EN 61547; Prema EN 61000-3-2; Prema EN 62384; Prema EN 62386
Stupanj zaštite IP20
LOGISTIČKI PODACI
Raspon temperature pri skladištenju -25…85 °C
Podaci o propisima o energetskom označavanju prema EU 2019/2015
Snaga u umreženom stanju pripravnosti za CLS ≤0.30 W
SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ
Količina plemenitih metala 0 mg
Količina rijetkih zemnih elemenata 0 mg
Minimalna količina recikliranog materijala u pakiranju 80 % 1)
Minimalni postotak recikliranog sadržaja u proizvodu 0 % 1)
Mogućnost recikliranja proizvoda Proizvod koji se uglavnom može reciklirati 1)
Mogućnost recikliranja pakiranja Uglavnom ambalaža koja se može reciklirati 1)
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu Da
Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku Lead (7439-92-1)
1) Prema Uredbi AGEC-a 2022-748 (Francusko zakonodavstvo protiv otpada za kružno gospodarstvo)
Šifra proizvoda Jedinica pakiranja (komadi/jedinica) Dimenzije (duljina x širina x visina) Bruto težina Obujam
4052899494244 Raspakirano
1		 213.00 g
4052899494251 Pakiranje za dostavu
20		 305 mm x 161 mm x 104 mm 4277.00 g 5.11 dm³
