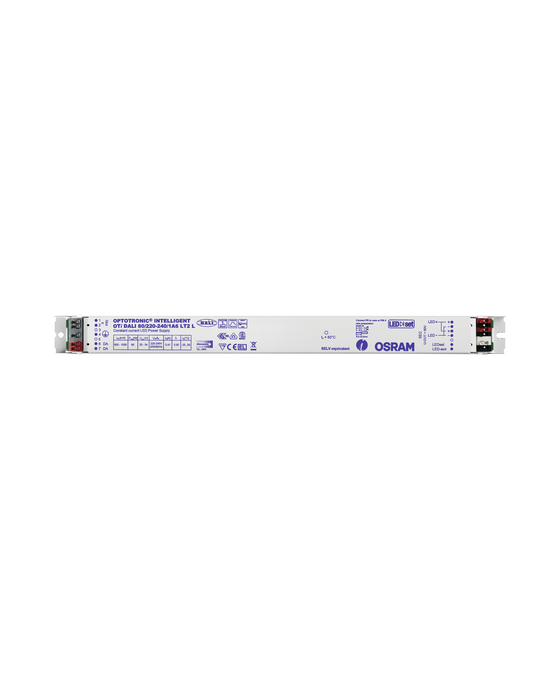

OTi DALI 80/220…240/1A6 LT2 L

OPTOTRONIC Intelligent

GTIN: 4052899028074 Raspakirano / 1 Prikaži sve pakete

Preuzmite tehnički list

Kontaktirajte prodaju

Jamstveni uvjeti

INFORMACIJE O PROIZVODU

Prednosti proizvoda

Fully programmable via software (DALI Interface)
Flexible current setting (LEDset2)
Lifetime: up to 100,000 h (temperature at T_c = 65 °C, max. 10 % failure rate)
High-quality dimming of 1…100 % by amplitude dimming (except 80 W versions)
High quality of light thanks to <1% output ripple current
Very high efficiency
Very low standby power consumption: < 0.15 W *
Fulfill safety requirement due to overload, overtemperature, Hot Plug protection

Versatile scope of application due to OSRAM DALI Technology:

Easy to use in corridors and restrooms because of three-level Corridor function
Touch DIM application: easy to control via pushbutton or sensor
Energy efficient Touch DIM operation due to automatic switch-off at sufficient residual light
Suitable for emergency Installations (acc. to EN 60598-2-22 and IEC 61347-2-13, appendix J) thanks to DC detection (0 Hz, pulsating DC), on/off switchable
Feedback of power consumption and operating hours (Fit for SMART GRID)
Suitable for buildings according to EPBD/BREEAM/LEED due to automatic Constant Lumen Output setting
Luminaire information for easy maintenance

Područja primjene

Linear lighting for office, education, storage areas and retail
Installation in emergency lighting systems according to IEC 61347-2-13, appendix J
Suitable for luminaires of protection class I

Karakteristike proizvoda

Line frequency: 0 Hz | 50 Hz | 60 Hz
Versatile DALI window driver up to 80 W due to flexible output characteristic
Supply voltage: 220…240 V
Available with output current range: up to 2,100 mA
Constant Lumen Output (CLO)
Integrated customizable thermal management (Driver Guard)
DALI-2 certified (Part -101,-102 and -207)

Električni podaci

Nazivna snaga	90,00 W
Nazivna izlazna snaga	32…80 W
Nazivni napon	220…240 V
Nazivni izlazni napon	20…54 V ¹⁾
Ulazni napon AC	198…264 V ²⁾
Ulazni napon DC	176…276 V
U-OUT (radni napon)	< 60 V
Nazivna struja	0,42 A
Nazivna izlazna struja	600…1550 mA ³⁾
Uklopna struja	53 A ⁴⁾
Dopušteno odstupanje izlazne struje	3 % ⁵⁾
Izlazno strujno istitravanje (100 Hz)	< 1 %
Mrežna frekvencija	0/50/60 Hz
Ukupno harmonijsko izobličenje	< 20 %
Faktor snage λ	> 0,95 ⁶⁾
Učinkovitost ECG	≧90 % ⁷⁾
Gubitak snage uređaja	8,5 W ⁸⁾
Maks. br. ECG-a na osiguraču 10 A (B)	8
Maks. br. ECG-a na osiguraču 16 A (B)	13
Maks. br. ECG-a na osiguraču 25 A (B)	-
Sposobnost prenapona (L/N-nula)	2 kV
Sposobnost prenapona (L- N)	1 kV
Galvanska izolacija	SELV
Gubitak energije u stanju mirovanja	< 0.5 W
Mjera za treperenje (Pst LM)	≤1

¹⁾ Maksimalno 60 V
²⁾ Dopušteni raspon napona
³⁾ ±5 %
⁴⁾ Pri 200 µs
⁵⁾ Pri upotrebi DALI
⁶⁾ Puno opterećenje na 230 V
⁷⁾ Pri punom opterećenju i 230 V
⁸⁾ Maksimalno

Fotometrijski podaci

Mjera za treperenje (Pst LM)	≤1
Mjera za stroboskopski efekt (SVM)	≤0.4

Dimenzije i težina

Duljina	360,00 mm
Razmak rupa za montažu, duljina	350,0 mm
Širina	30.00 mm
Visina	21.00 mm
Presjek kabla, ulaz	0.5…1.5 mm² ¹⁾
Presjek kabla, izlaz	0.5…1.5 mm² ¹⁾
Duljina pripreme žice, ulazna strana	8.5…9.5 mm
Težina proizvoda	285,00 g

¹⁾ Čvrsti ili fleksibilni vodovi

Boje i materijali

Boja proizvoda	Bijela
Materijal kućišta	Metal
Materijal tijela	Metal

Temperature i radni uvjeti

Raspon okolišne temperature	-25…+50 °C
Maksimalna temperatura u Tc ispitnoj točki	80 °C
Maks. temperatura kućišta u slučaju kvara	120 °C
Dopuštena rel. vlažnost tijekom rada	5…85 % ¹⁾

¹⁾ Najviše 56 dana godišnje pri 85%

Vijek trajanja

Vijek trajanja ECG

50000 h; 100000 h ¹⁾

¹⁾ Na maks. T_c = 75°C / stopa kvara 10% / Na T_c = 65°C / stopa kvara 10%

Dodatni podaci o proizvodu

Obloženo

Mogućnosti

Regulabilno	Da
Sučelje regulacije	DALI-2; Touch DIM; Touch DIM senzor
Raspon regulacije	1…100 % ¹⁾
Zaštita od pregrijavanja	Automatski reverzibilni
Zaštita od preopterećenja	Automatski reverzibilni
Zaštita od kratkog spoja	Automatski reverzibilni
Zaštita od praznog hoda	Da
Maks. duljina kabla do žarulje/LED modula	2,0 m
Prikladno za svjetiljke sa stupnjem zaštite	I
Prikladno za protupaničnu rasvjetu	Da
Vrsta priključka, izlazna strana	Potisni terminal

¹⁾ Za maksimalnu nazivnu izlaznu struju

Certifikati i standardi

Oznake odobrenja – odobrenje	CE; EL; ENEC 10; VDE-EMC; CCC; RCM
Standardi	Prema EN 61347-1; Prema EN 61347-2-13; Prema EN 61547; Prema EN 61000-3-2; Prema EN 62384; Prema EN 55015
Stupanj zaštite	IP20

LOGISTIČKI PODACI

Raspon temperature pri skladištenju

-25…85 °C

Podaci o propisima o energetskom označavanju prema EU 2019/2015

Snaga u umreženom stanju pripravnosti za CLS

< 0.50 W

SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ

Količina plemenitih metala	0 mg
Količina rijetkih zemnih elemenata	0 mg
Minimalna količina recikliranog materijala u pakiranju	80 % ¹⁾
Minimalni postotak recikliranog sadržaja u proizvodu	0 % ¹⁾
Mogućnost recikliranja proizvoda	Proizvod koji se uglavnom može reciklirati ¹⁾
Mogućnost recikliranja pakiranja	Uglavnom ambalaža koja se može reciklirati ¹⁾
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu	Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu	Additional info can be provided per individual request
Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku
