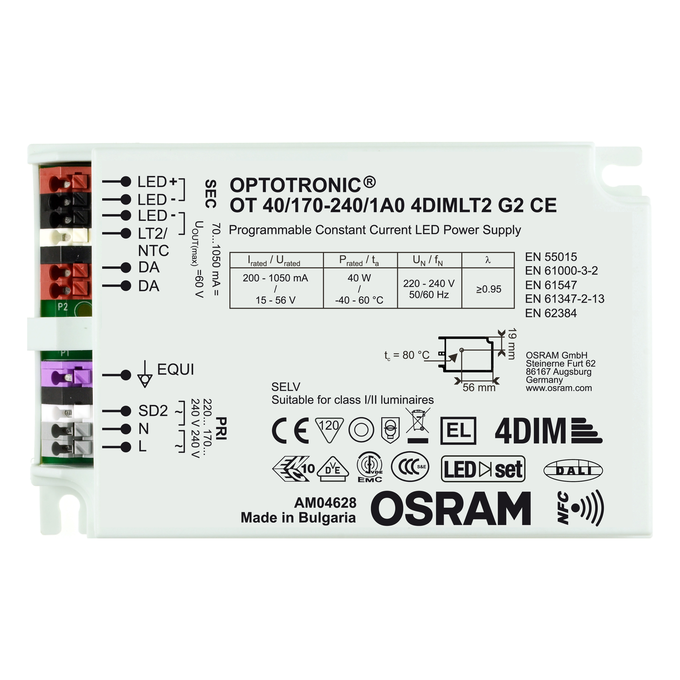

OT 40/170…240/1A0 4DIMLT2 G2 CE

Postupno ukidanje

OPTOTRONIC Constant current LED power supplies with 4DIM-DALI and NFC

GTIN: 4052899981935 Raspakirano / 1 Prikaži sve pakete

Preuzmite tehnički list

Kontaktirajte prodaju

Jamstveni uvjeti

INFORMACIJE O PROIZVODU

Prednosti proizvoda

4DIM functionality in one device (StepDIM, AstroDIM, MainsDIM, DALI)
DALI-2 certified incl. Parts 251, 252, 253
Easy and fast wireless luminaire programming
Very high efficiency
Wide current output range: 200 mA…1050 mA
High surge protection: up to 10 kV (in protection class I or II)
Great flexibility due to wide operating temperature range of -40…55 °C or 60 °C
Protection through double isolation between mains input and LED output

Područja primjene

Street and urban lighting
Industry
Suitable for outdoor applications in luminaires with IP > 54
Suitable for use in outdoor luminaires of protection class I and II

Karakteristike proizvoda

Supply voltage: 220…240 V
Current output range: 70…1,050 mA
Easy and fast wireless luminaire programming via NFC
Flexible current setting with one additional wire (LEDset2)
AstroDIM for autonomous dimming with five independent levels (astro, time mode)
Allows for energy saving in twilight phases
MainsDIM function for dimming via reduction of line voltage amplitude
Isolated DALI interface for bidirectional telemanagement systems
Standby power consumption: < 0.35 W
Constant Lumen Output (CLO)
Overtemperature protection via external NTC
Integrated customizable thermal management (Driver Guard)

Električni podaci

Nazivna snaga	40,00 W
Nazivna izlazna snaga	40 W ¹⁾
Nazivni napon	220…240 V
Nazivni izlazni napon	15…56 V
Ulazni napon AC	170…264 V
Ulazni napon DC	176…276 V ²⁾
U-OUT (radni napon)	60 V
Nazivna struja	0,2 A
Nazivna izlazna struja	200…1050 mA
Uklopna struja	26 A ³⁾
Dopušteno odstupanje izlazne struje	3 % ⁴⁾
Izlazno strujno istitravanje (100 Hz)	< 5 %
Mrežna frekvencija	0/50/60 Hz
Ukupno harmonijsko izobličenje	< 10 % ⁵⁾
Faktor snage λ	> 0,98 ⁶⁾
Učinkovitost ECG	90 %
Gubitak snage uređaja	4,5 W
Maks. br. ECG-a na osiguraču 25 A (B)	44
Sposobnost prenapona (L/N-nula)	10 kV
Sposobnost prenapona (L- N)	6 kV
Galvanska izolacija	SELV
Mjera za treperenje (Pst LM)	≤1

¹⁾ Maks. 75% u DC načinu rada
²⁾ Potreban dodatni osigurač za DC rad
³⁾ Pri 180 µs
⁴⁾ +/- 5% za LEDset do 300 mA
⁵⁾ Pri punoj snazi
⁶⁾ Pri punom opterećenju

Fotometrijski podaci

Mjera za treperenje (Pst LM)	≤1
Mjera za stroboskopski efekt (SVM)	≤0.4

Dimenzije i težina

Duljina	123,00 mm
Razmak rupa za montažu, duljina	111,0 mm
Širina	79.00 mm
Visina	33.00 mm
Presjek kabla, ulaz	0.2…1.5 mm²
Presjek kabla, izlaz	0.2…1.5 mm²
Duljina pripreme žice, ulazna strana	8.5…9.5 mm
Težina proizvoda	210,00 g

Boje i materijali

Materijal kućišta	Plastika
Materijal tijela	Plastika

Temperature i radni uvjeti

Raspon okolišne temperature	-40…+60 °C
Maksimalna temperatura u Tc ispitnoj točki	80 °C
Maks. temperatura kućišta u slučaju kvara	120 °C
Dopuštena rel. vlažnost tijekom rada	5…85 % ¹⁾

¹⁾ Najviše 56 dana godišnje pri 85%

Vijek trajanja

Vijek trajanja ECG

50000 h; 100000 h ¹⁾

¹⁾ Na maks. T_c = 80°C / stopa kvara 10% / Na T_c = 68°C / stopa kvara 10%

Mogućnosti

Regulabilno	Da
Sučelje regulacije	4DIM; AstroDIM; DALI; MainsDIM; StepDIM
Raspon regulacije	10…100 %
Zaštita od pregrijavanja	Automatski reverzibilni
Zaštita od preopterećenja	Automatski reverzibilni
Zaštita od kratkog spoja	Automatski reverzibilni
Zaštita od praznog hoda	Da
Maks. duljina kabla do žarulje/LED modula	2,0 m
Prikladno za svjetiljke sa stupnjem zaštite	I; II

Certifikati i standardi

Oznake odobrenja – odobrenje	CE; ENEC; VDE; VDE-EMC; CCC; EL; RCM
Standardi	Prema EN 61347-1; Prema EN 61347-2-13; Prema EN 62384; Prema EN 55015:2006 + A1:2007 + A2:2009; Prema EN 61547; Prema FCC 47 part 15 class B; Prema IEC 61000-3-2; Prema IEC 61000-3-3; Prema IEC 62386-101; Prema IEC 62386-102; Prema IEC 62386-207; UL-8750
Stupanj zaštite	IP20

LOGISTIČKI PODACI

Raspon temperature pri skladištenju

-25…85 °C

Podaci o propisima o energetskom označavanju prema EU 2019/2015

Snaga u umreženom stanju pripravnosti za CLS

< 0.50 W

SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ

Količina plemenitih metala	0 mg
Količina rijetkih zemnih elemenata	0 mg
Minimalna količina recikliranog materijala u pakiranju	80 % ¹⁾
Minimalni postotak recikliranog sadržaja u proizvodu	0 % ¹⁾
Mogućnost recikliranja proizvoda	Proizvod koji se uglavnom može reciklirati ¹⁾
Mogućnost recikliranja pakiranja	Uglavnom ambalaža koja se može reciklirati ¹⁾
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu	Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu	Da
Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku	Lead (7439-92-1)
