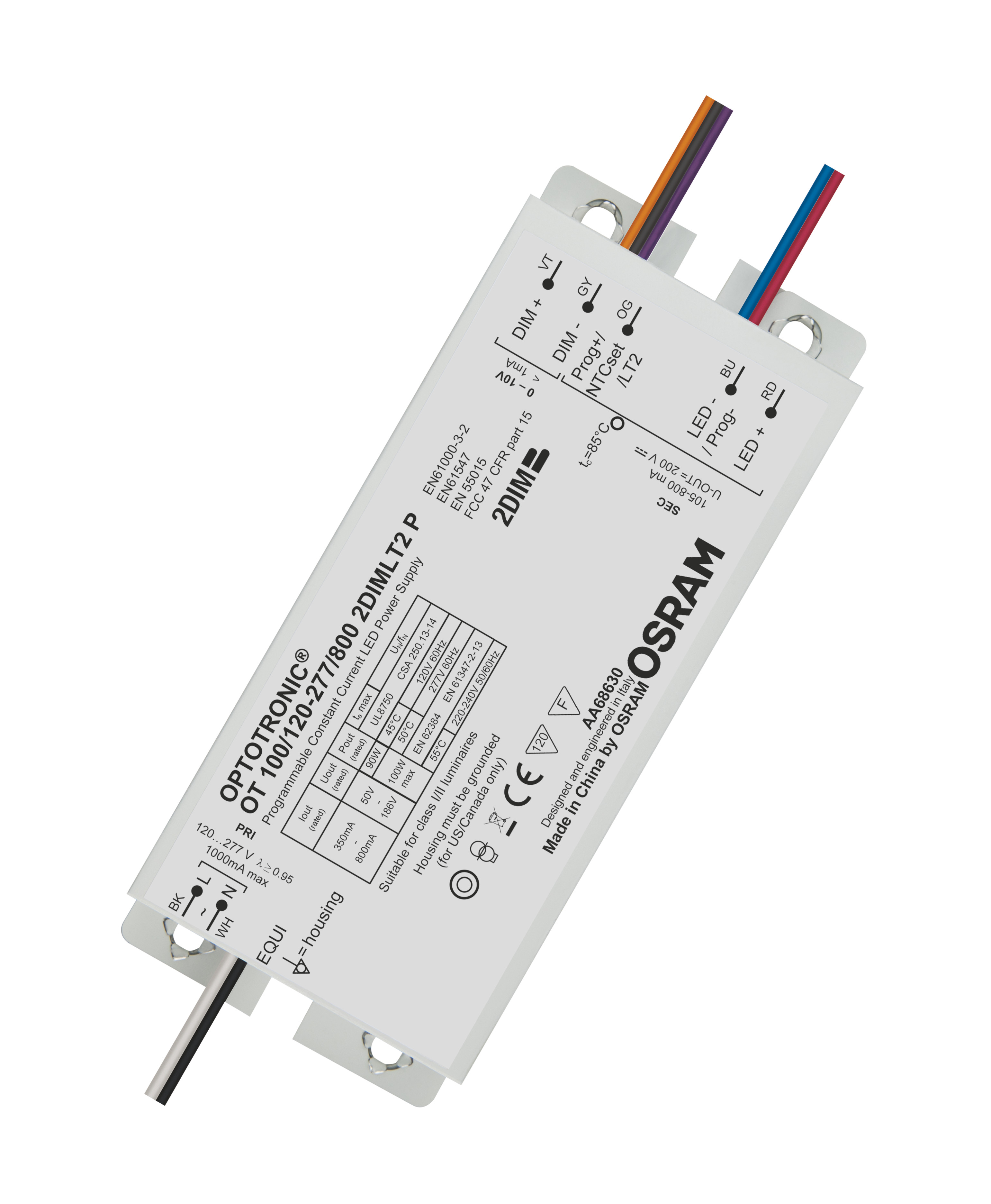

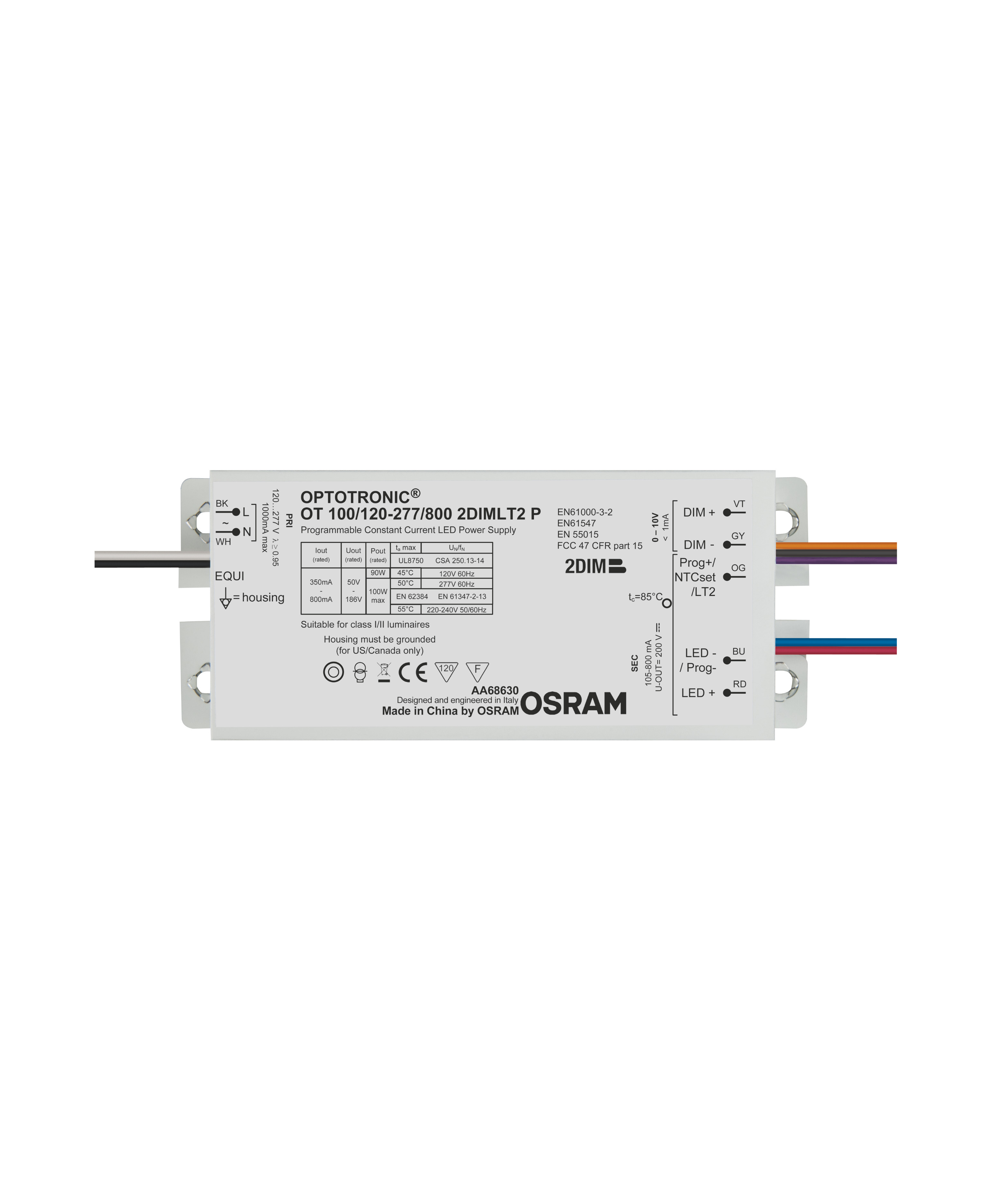

OT 100/120…277/800 2DIMLT2 P

OT 2DIM IP64

GTIN: 4062172069151 Raspakirano / 1 Prikaži sve pakete

Preuzmite tehnički list

Kontaktirajte prodaju

Jamstveni uvjeti

INFORMACIJE O PROIZVODU

Prednosti proizvoda

2DIM functionality in one device (AstroDIM, 0…10 V)
High surge protection: up to 6 kV (in protection class I or II)
Fast programming without mains voltage
High efficiency
Great flexibility due to wide operating temperature range of -40…55 °C
Protection through double isolation between mains input and LED output
IP rating: IP64

Područja primjene

Street and urban lighting
Industry
Suitable for luminaires of protection classes I and II

Karakteristike proizvoda

Available with different wattage: 50 W, 100 W, 110 W
Input voltage: 120…277 V
Available with output current range: up to 1,400 mA
Flexible current setting with one additional wire (LEDset2)
AstroDIM for autonomous dimming with five independent levels (astro mode)
Isolated 0…10 V interface for unidirectional telemanagement systems
Constant Lumen Output (CLO)
Overtemperature protection with external NTC or LEDset2 interface

Oprema / Pribor

OT Programmer hardware for configuration of 2DIM ECGs necessary
Programmable via Tuner4TRONIC software

Električni podaci

Nazivna snaga	100,00 W
Nazivna izlazna snaga	100 W ¹⁾
Nazivni napon	120…277 V
Nazivni izlazni napon	50…186 V
Ulazni napon AC	108…305 V ²⁾
U-OUT (radni napon)	200 V
Nazivna struja	0,49 A ³⁾
Nazivna izlazna struja	350…800 mA
Uklopna struja	55 A ⁴⁾
Dopušteno odstupanje izlazne struje	5 % ⁵⁾
Izlazno strujno istitravanje (100 Hz)	25 %
Mrežna frekvencija	50/60 Hz
Ukupno harmonijsko izobličenje	15 % ⁶⁾
Faktor snage λ	0,95 ⁷⁾
Učinkovitost ECG	90 % ⁸⁾
Gubitak snage uređaja	14 W ⁹⁾
Maks. br. ECG-a na osiguraču 10 A (B)	6 ¹⁰⁾
Maks. br. ECG-a na osiguraču 16 A (B)	10 ¹⁰⁾
Maks. br. ECG-a na osiguraču 25 A (B)	16 ¹⁰⁾
Sposobnost prenapona (L/N-nula)	6 kV ¹¹⁾
Sposobnost prenapona (L- N)	6 kV ¹²⁾
Galvanska izolacija	dvostruko/ojačano
Mjera za treperenje (Pst LM)	≤1

¹⁾ Djelomično opterećenje 45…100 W / Nije regulirano
²⁾ Dopušteni raspon napona
³⁾ Na 230 V / 0.86 A za 120 V_AC
⁴⁾ t_širina = 230 µs (mjereno na 50 % I_vršno)
⁵⁾ Unutar nazivnog raspona izlazne struje
⁶⁾ Maks. izlazna snaga na 230 V_AC
⁷⁾ Minimalno / Puno opterećenje na 230 V / Pola opterećenja na 230 V
⁸⁾ Pri punom opterećenju, zadana struja i 230 V
⁹⁾ Maksimalno
¹⁰⁾ Tip B
¹¹⁾ EQUI @ 12 Ohm prema EN 61547
¹²⁾ @ 2 Ohma, prema EN 61547

Fotometrijski podaci

Mjera za treperenje (Pst LM)	≤1
Mjera za stroboskopski efekt (SVM)	≤0.4

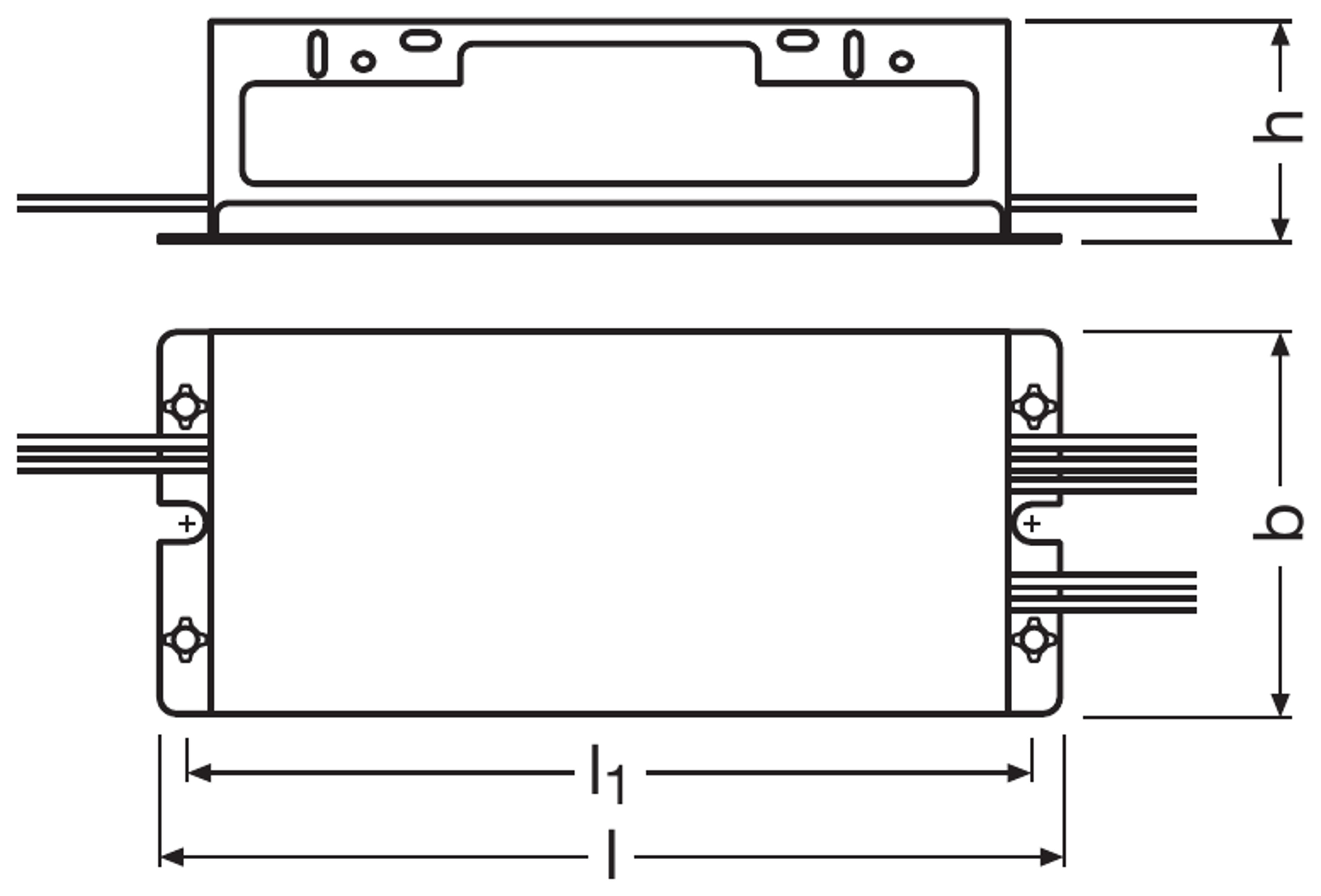

Dimenzije i težina

Duljina	168,00 mm
Razmak rupa za montažu, duljina	152,0 mm
Širina	68.00 mm
Visina	38.00 mm
Težina proizvoda	740,00 g

Boje i materijali

Materijal kućišta	Metal
Materijal tijela	Metal

Temperature i radni uvjeti

Raspon okolišne temperature	-40…+55 °C ¹⁾
Maksimalna temperatura u Tc ispitnoj točki	85 °C ²⁾
Maks. temperatura kućišta u slučaju kvara	120 °C
Dopuštena rel. vlažnost tijekom rada	5…85 % ³⁾

¹⁾ T_a(maks.) = 45°C za ulazni napon 120 V_AC / T_a(maks.) = 50°C za ulazni napon 277 V_AC
²⁾ Maksimum u Tc-točki
³⁾ Bez kondenzacije, apsolutna vlažnost: 36g/m³

Vijek trajanja

Vijek trajanja ECG

80000 h ¹⁾

¹⁾ Na T_case = 75°C pri točki T_c / stopa kvara 10%

Dodatni podaci o proizvodu

Napomena o proizvodu

Nije moguće uključivanje/isključivanje žarulja preko sučelja 0...10 V

Mogućnosti

Regulabilno	Da
Sučelje regulacije	2DIM; 1…10 V; AstroDIM
Raspon regulacije	30…100 %
Zaštita od pregrijavanja	Da
Zaštita od preopterećenja	Automatski reverzibilni
Zaštita od kratkog spoja	Da
Zaštita od praznog hoda	Da
Maks. duljina kabla do žarulje/LED modula	10 m
Prikladno za svjetiljke sa stupnjem zaštite	I; II

Certifikati i standardi

Oznake odobrenja – odobrenje	CE; ENEC 15; UR; CQC
Standardi	Prema EN 61347; Prema EN 61347-2-13; Prema EN 62384; Prema EN 55015:2006 + A1:2007 + A2:2009; Prema EN 61547; Prema FCC 47 part 15 class A; Prema IEC 61000-3-2; Prema IEC 61000-3-3; UL-8750
Stupanj zaštite	IP64

LOGISTIČKI PODACI

Raspon temperature pri skladištenju

-25…80 °C

SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ

Minimalna količina recikliranog materijala u pakiranju	80 % ¹⁾
Minimalni postotak recikliranog sadržaja u proizvodu	0 % ¹⁾
Mogućnost recikliranja proizvoda	Proizvod koji se uglavnom može reciklirati ¹⁾
Mogućnost recikliranja pakiranja	Uglavnom ambalaža koja se može reciklirati ¹⁾
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu	Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu	Da
Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku	Lead (7439-92-1)
