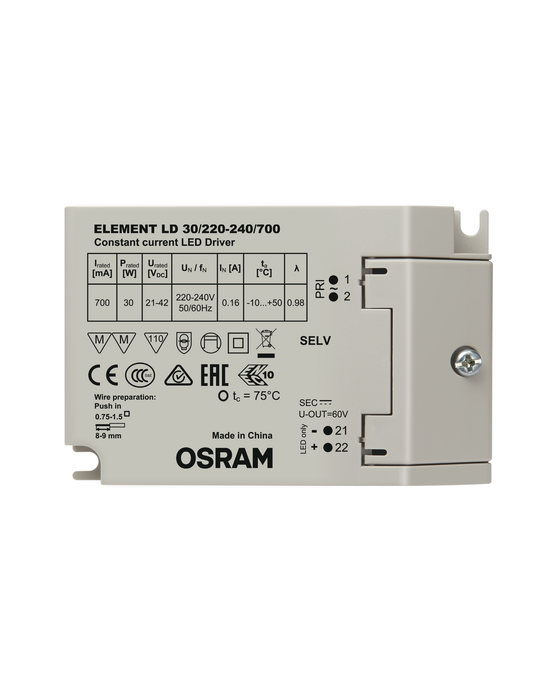

Element LD 30/220…240/700 white, horizontal
ELEMENT LD

Element LD 30/220…240/700

GTIN: 4052899947108 Raspakirano / 1 Prikaži sve pakete
Preuzmite tehnički list
Kontaktirajte prodaju
Jamstveni uvjeti

INFORMACIJE O PROIZVODU

Prednosti proizvoda
  • Compatible with LEDs with Chip-On-Board technology and discrete LEDs
  • High efficiency
  • Simple installation and wiring
Područja primjene
  • Spotlight and downlight installations for shops
  • Recessed luminaires
  • Suitable for luminaires of protection classes I and II
  • Suitable for indoor SELV installations
Karakteristike proizvoda
  • Available with wattages up to 60 W
  • Constant output current
  • Integrated cable clamp for luminaire and independent installation
  • Operated with Safety extra-low voltage (SELV): < 60 V
  • Reversible overtemperature, overload, short-circuit and open-circuit protection
Električni podaci
Nazivna snaga 8,00 W
Nazivna izlazna snaga 30 W
Nazivni napon 220…240 V
Nazivni izlazni napon 21…42 V 1)
Ulazni napon AC 220…240 V 2)
U-OUT (radni napon) 60 V
Nazivna izlazna struja 700 mA
Uklopna struja 16 A
Dopušteno odstupanje izlazne struje 10 %
Izlazno strujno istitravanje (100 Hz) 40 % 3)
Mrežna frekvencija 50/60 Hz
Ukupno harmonijsko izobličenje < 20 %
Faktor snage λ 0,98 4)
Učinkovitost ECG > 90 % 5)
Gubitak snage uređaja 4,4 W 6)
Maks. br. ECG-a na osiguraču 10 A (B) 25
Maks. br. ECG-a na osiguraču 16 A (B) 40
Maks. br. ECG-a na osiguraču 25 A (B) -
Sposobnost prenapona (L/N-nula) 1 kV
Sposobnost prenapona (L- N) 1 kV
Galvanska izolacija SELV
1) Istosmjerni napon
2) VAC
3) Prosječna valovitost na 100 Hz %
4) Puno opterećenje pri 230 V/50 Hz
5) Pri punom opterećenju i 230 V / Tipično / Pri 50 Hz
6) Na 230 V / Pri najvećoj ulaznoj snazi od 34,5 W
Dimenzije i težina
Duljina 103,00 mm
Razmak rupa za montažu, duljina 94,0 mm
Širina 67.00 mm
Visina 29.50 mm
Presjek kabla, ulaz 0.5…1.5 mm²
Presjek kabla, izlaz 0.5…1.5 mm²
Duljina pripreme žice, ulazna strana 8.0…9.0 mm
Težina proizvoda 150,00 g
Boje i materijali
Materijal kućišta Plastika
Materijal tijela Plastika
Temperature i radni uvjeti
Raspon okolišne temperature -10…+50 °C
Maksimalna temperatura u Tc ispitnoj točki 75 °C
Maks. temperatura kućišta u slučaju kvara 110 °C
Dopuštena rel. vlažnost tijekom rada 5…85 % 1)
1) Najviše 56 dana godišnje pri 85%
Vijek trajanja
Vijek trajanja ECG 30000 h 1)
1) Na Tcase = 75°C pri točki Tc / stopa kvara 10%
Dodatni podaci o proizvodu
Obloženo Ne
Mogućnosti
Regulabilno Ne
Zaštita od pregrijavanja Automatsko isključivanje, reverzibilno ručnim resetiranjem s mreže
Zaštita od preopterećenja Automatski reverzibilni
Zaštita od kratkog spoja Automatski reverzibilni
Zaštita od praznog hoda Da
Maks. duljina kabla do žarulje/LED modula 2,0 m
Prikladno za svjetiljke sa stupnjem zaštite I; II
Vrsta priključka, izlazna strana Potisni terminal
Certifikati i standardi
Oznake odobrenja – odobrenje CCC; CE; ENEC 10; RCM
Standardi Prema IEC 61347-1; Prema IEC 61347-2-13; Prema IEC 62384; Prema IEC 61000-3-2; Prema CISPR 15; Prema IEC 61000-3-3; Prema IEC 61547
Stupanj zaštite IP20
LOGISTIČKI PODACI
Raspon temperature pri skladištenju -10…75 °C
SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ
Količina plemenitih metala 0 mg
Količina rijetkih zemnih elemenata 0 mg
Minimalna količina recikliranog materijala u pakiranju 80 % 1)
Minimalni postotak recikliranog sadržaja u proizvodu 0 % 1)
Mogućnost recikliranja proizvoda Proizvod koji se uglavnom može reciklirati 1)
Mogućnost recikliranja pakiranja Uglavnom ambalaža koja se može reciklirati 1)
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu Da
Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku Lead (7439-92-1)
1) Prema Uredbi AGEC-a 2022-748 (Francusko zakonodavstvo protiv otpada za kružno gospodarstvo)
Šifra proizvoda Jedinica pakiranja (komadi/jedinica) Dimenzije (duljina x širina x visina) Bruto težina Obujam
4052899947108 Raspakirano
1		 150.00 g
4052899947177 Pakiranje za dostavu
20		 346 mm x 216 mm x 80 mm 3315.00 g 5.98 dm³
