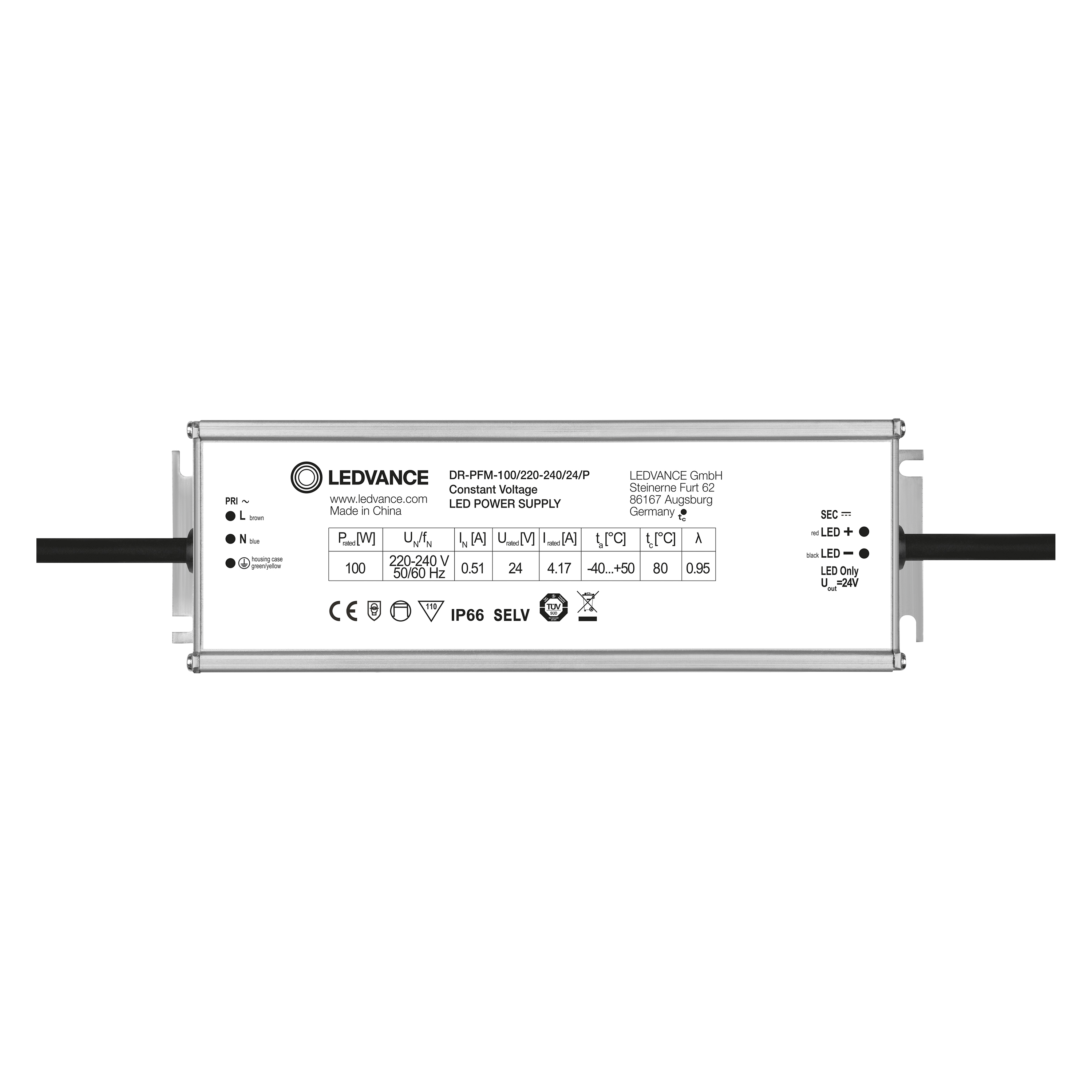

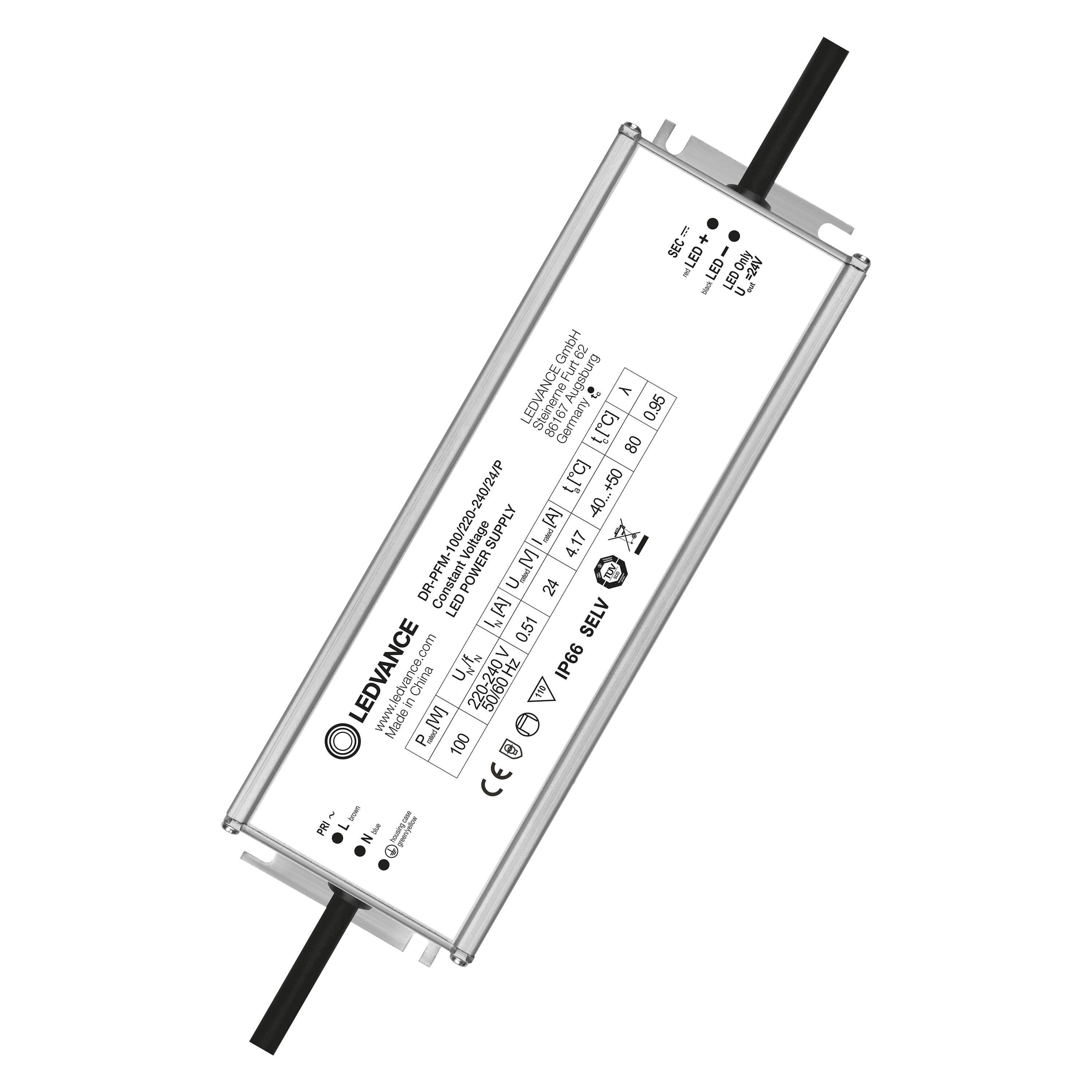

DR-PFM -100/220-240/24/P

LED DRIVER OUTDOOR PERFORMANCE

GTIN: 4058075239937 Sklopiva kutija / 1 Prikaži sve pakete

Preuzmite tehnički list

Kontaktirajte prodaju

Jamstveni uvjeti

INFORMACIJE O PROIZVODU

Prednosti proizvoda

Savršeno za 24 V LED fleksibilne trake
5-godišnje jamstvo
Vrlo stabilna izlazna snaga
Brza i jednostavna ugradnja zahvaljujući ožičenju
Visoka učinkovitost i pouzdanost
Instalacija u vrlo hladnim i vrućim okruženjima

Područja primjene

Prikladno za unutarnje i vanjske instalacije
Osvjetljenje fasada i zgrada
Idealno za rasvjetu javnih prostora
Kupaonice, kuhinje i prostori na otvorenom
Uredi, trgovački centri, bolnice, restorani, hoteli

Karakteristike proizvoda

Dostupno u 30 W, 60 W, 100 W, 150 W i 250 W
Vijek trajanja: do 50.000 h (na maks. tc temperaturi)
Stupanj zaštite: IP66
Raspon radne temperature pri ta: -40…50 °C
Napon napajanja: 220…240 V
Radna frekvencija: 50/60 Hz
Prenaponska zaštita: do 4 kV (L-N) za 30W/60W, 6 kV (L-N) / 6 kV (L/N-PE) za 100W/150W/250W
Zaštita od kratkog spoja i preopterećenja

Sigurnosni savjet

Sve električne priključke mora izvršiti kvalificirana osoba.
Oprez, opasnost od strujnog udara.
Isključite napajanje prije instalacije.
Ne otvarati kućište.

Reference / Poveznice

Za Jamstvo pogledajte www.ledvance.hr/jamstvo

Električni podaci

Nazivna snaga	100,00 W
Nazivna izlazna snaga	100 W ¹⁾
Nazivni napon	220…240 V
Nazivni izlazni napon	24 V ²⁾
Ulazni napon AC	198…264 V ³⁾
U-OUT (radni napon)	24 V
Vrsta struje	DC
Nazivna struja	525 mA
Nazivna izlazna struja	4170 mA ⁴⁾
Uklopna struja	46 A
Izlazno strujno istitravanje (100 Hz)	5,21 %
Mrežna frekvencija	50…60 Hz
Ukupno harmonijsko izobličenje	< 20 % ⁵⁾
Faktor snage λ	0,95 ⁶⁾
Učinkovitost ECG	89 % ⁷⁾
Gubitak snage uređaja	13 W ⁸⁾
Maks. br. ECG-a na osiguraču 10 A (B)	13
Maks. br. ECG-a na osiguraču 16 A (B)	16
Maks. br. ECG-a na osiguraču 25 A (B)	25
Sposobnost prenapona (L/N-nula)	6 kV
Sposobnost prenapona (L- N)	6 kV
Galvanska izolacija	SELV

¹⁾ Od 0 do 100 W
²⁾ Maksimalno 24 V
³⁾ Dopušteni raspon napona
⁴⁾ ±10 %
⁵⁾ Pri punom opterećenju, 220…240 V, 50 Hz
⁶⁾ Puno opterećenje na 230 V
⁷⁾ Pri punom opterećenju i 230 V
⁸⁾ Pri maksimalnom LED opterećenju od 100 W

Dimenzije i težina

Duljina	197,00 mm
Razmak rupa za montažu, duljina	188,0 mm
Širina	63.00 mm
Visina	38.00 mm
Presjek kabla, ulaz	1 mm²
Presjek kabla, izlaz	1 mm²
Unaprijed ožičeno	Da
Težina proizvoda	840,00 g

Boje i materijali

Boja proizvoda	Aluminij
Materijal kućišta	Metal
Materijal tijela	Metal

Temperature i radni uvjeti

Raspon okolišne temperature	-40…+50 °C
Maksimalna temperatura u Tc ispitnoj točki	80 °C
Maks. temperatura kućišta u slučaju kvara	110 °C
Raspon temperature u radu	-40…+50 °C
Dopuštena rel. vlažnost tijekom rada	20…95 % ¹⁾

¹⁾ Najviše 56 dana godišnje pri 95%

Vijek trajanja

Vijek trajanja ECG

50000 h ¹⁾

¹⁾ Na maks. T_c = 80°C / stopa kvara 10%

Dodatni podaci o proizvodu

Obloženo

Mogućnosti

Regulabilno	Ne
Sučelje regulacije	Nije regulabilno
Zaštita od pregrijavanja	Da
Zaštita od preopterećenja	Ne
Zaštita od kratkog spoja	Da
Maks. duljina kabla do žarulje/LED modula	10 m
Prikladno za svjetiljke sa stupnjem zaštite	I
Prikladno za protupaničnu rasvjetu	Ne
Vrsta priključka, izlazna strana	Kabeli

Certifikati i standardi

Oznake odobrenja – odobrenje	CE; TUV
Standardi	Prema EN 61347-1; Prema EN 61347-2-13; Prema EN 55015; Prema EN 61547; Prema EN 61000-3-2; Prema EN 62384
Stupanj zaštite	IP66

LOGISTIČKI PODACI

Raspon temperature pri skladištenju

-40…+80 °C

SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ

Količina plemenitih metala	0 mg
Količina rijetkih zemnih elemenata	0 mg
Minimalna količina recikliranog materijala u pakiranju	80 % ¹⁾
Minimalni postotak recikliranog sadržaja u proizvodu	0 % ¹⁾
Mogućnost recikliranja proizvoda	Proizvod koji se uglavnom može reciklirati ¹⁾
Mogućnost recikliranja pakiranja	Uglavnom ambalaža koja se može reciklirati ¹⁾
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu	Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu	Da
Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku	Lead (7439-92-1), Octamethylcyclotetrasiloxane (D4) - 556-67-2, Dodecamethylcyclopentasiloxane (D5) - 541-02-6, Dodecamethylcyclohexasiloxane (D6) -540-97-6.
