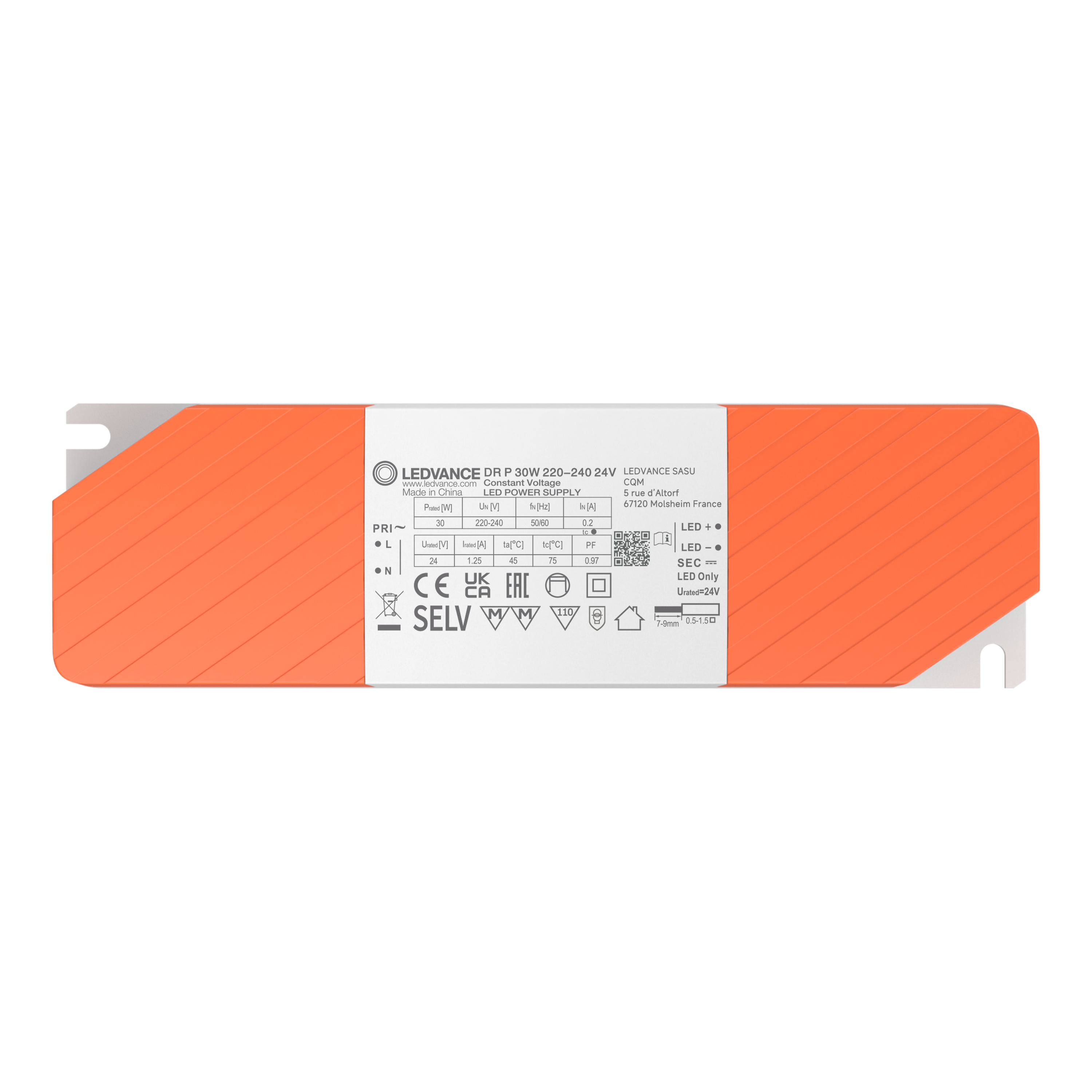

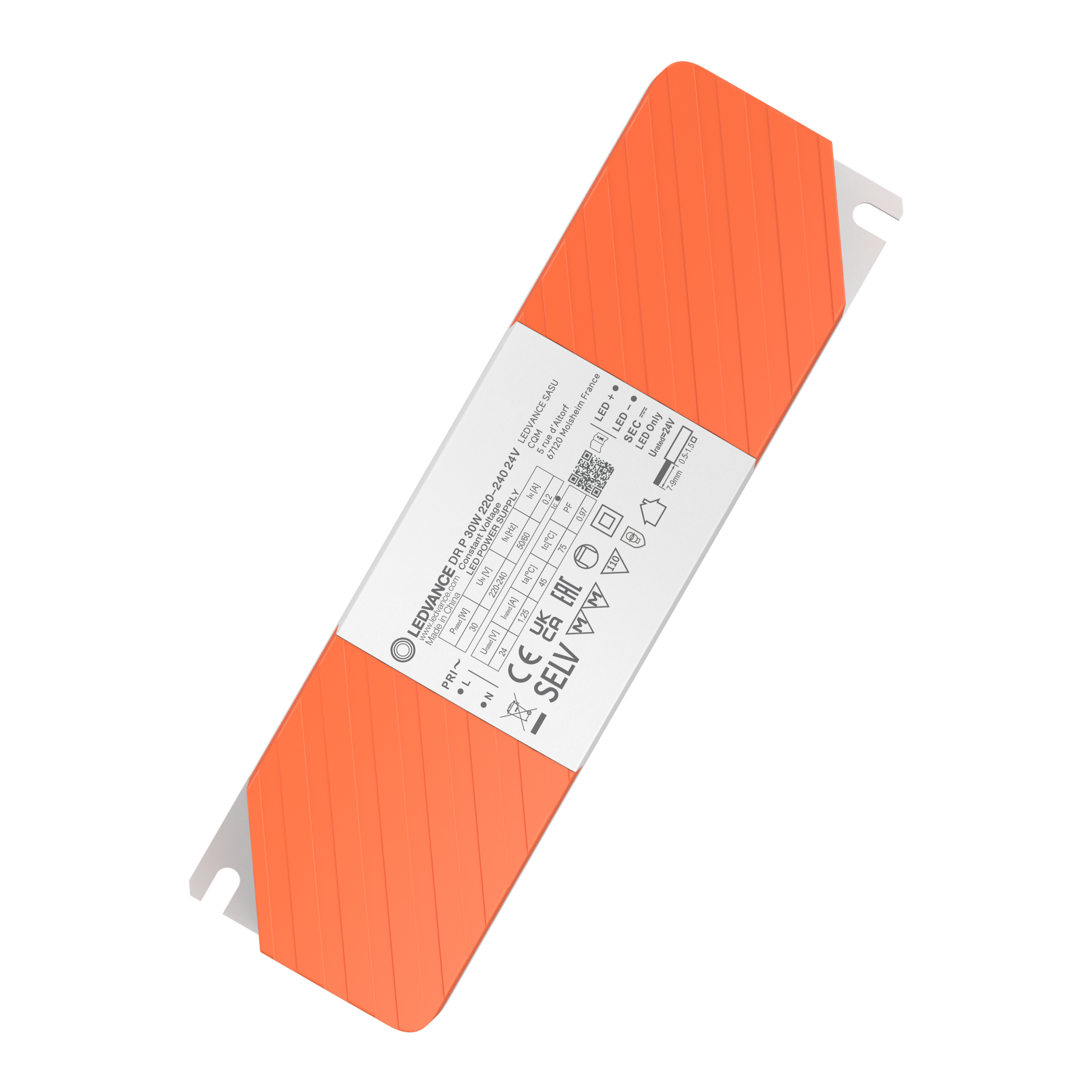

DR P 30W 220-240 24V

LED DRIVER PERFORMANCE

GTIN: 4099854683152 Sklopiva kutija / 1 Prikaži sve pakete

Preuzmite tehnički list

Kontaktirajte prodaju

Jamstveni uvjeti

INFORMACIJE O PROIZVODU

Prednosti proizvoda

Savršeno za 24 V LED fleksibilne trake
Izvrstan omjer cijene i radnog učinka
Brza i jednostavna instalacija
Visoka učinkovitost i pouzdanost

Područja primjene

Indirektna rasvjeta, čak i u skučenim prostorima
Za SELV instalacije u zatvorenom prostoru
Uredi, trgovački centri, bolnice, restorani, hoteli

Karakteristike proizvoda

Dostupno u 30 W, 60 W, 120 W, 150 W, 200 W i 250 W
Integrirana stezaljka kabla za samostalnu ugradnju
Vijek trajanja: do 50.000 h (na maks. tc temperaturi)
Stupanj zaštite: IP20
Napon napajanja: 220…240 V
Radna frekvencija: 50/60 Hz
Radi s manje od 60 V: Sigurnosni ekstra-mali napon (SELV)
Reverzibilna zaštita od previsoke temperature, preopterećenja, kratkog spoja i otvorenog kruga

Sigurnosni savjet

Sve električne priključke mora izvršiti kvalificirana osoba.
Oprez, opasnost od strujnog udara.
Isključite napajanje prije instalacije.
Ne otvarati kućište.

Reference / Poveznice

Za Jamstvo pogledajte www.ledvance.hr/jamstvo

Električni podaci

Nazivna snaga	30,00 W
Nazivna izlazna snaga	30 W ¹⁾
Nazivni napon	220…240 V
Nazivni izlazni napon	24 V ²⁾
Raspon ulaznog napona	198…264 V
Ulazni napon AC	198…264 V ³⁾
U-OUT (radni napon)	24 V
Vrsta struje	AC
Nazivna struja	200 mA
Nazivna izlazna struja	0…1250 mA
Uklopna struja	17.0 A
Dopušteno odstupanje izlazne struje	5 %
Output ripple current (120 Hz)	1 %
Mrežna frekvencija	50…60 Hz
Ukupno harmonijsko izobličenje	< 8 % ⁴⁾
Faktor snage λ	0,97 ⁵⁾
Učinkovitost ECG	89 % ⁶⁾
Gubitak snage uređaja	3,7 W ⁷⁾
Maks. br. ECG-a na osiguraču 10 A (B)	36
Maks. br. ECG-a na osiguraču 16 A (B)	57
Maks. br. ECG-a na osiguraču 25 A (B)	77
Max. ECG no. on circuit breaker 32 A (B)	99
Maks. br. ECG-a na osiguraču 10 A (C)	40
Maks. br. ECG-a na osiguraču 16 A (C)	64
Max. ECG no. on circuit breaker 32 A (C)	128
Sposobnost prenapona (L/N-nula)	2 kV
Sposobnost prenapona (L- N)	1 kV
Galvanska izolacija	SELV
Radna frekvencija	50/60 Hz
Gubitak energije u stanju mirovanja	≤0.5 W

¹⁾ Od 0 do 30 W
²⁾ Maksimalno 24 V
³⁾ Dopušteni raspon napona
⁴⁾ Pri punom opterećenju, 220…240 V, 50 Hz
⁵⁾ Puno opterećenje na 230 V
⁶⁾ Pri punom opterećenju i 230 V
⁷⁾ Pri maksimalnom LED opterećenju od 30 W

Dimenzije i težina

Duljina	162,00 mm
Razmak rupa za montažu, duljina	151 mm
Širina	40.00 mm
Visina	29.00 mm
Presjek kabla, ulaz	0.5…1.5 mm²
Presjek kabla, izlaz	0.5…1.5 mm²
Unaprijed ožičeno	Ne
Duljina pripreme žice, ulazna strana	7…9 mm
Težina proizvoda	115,00 g

Boje i materijali

Boja proizvoda	Bijela
Materijal kućišta	Plastika
Materijal tijela	Plastika

Temperature i radni uvjeti

Raspon okolišne temperature	-20…+80 °C
Maksimalna temperatura u Tc ispitnoj točki	75 °C
Maks. temperatura kućišta u slučaju kvara	75 °C
Raspon temperature u radu	-20…+45 °C
Dopuštena rel. vlažnost tijekom rada	20…90 %

Vijek trajanja

Vijek trajanja ECG	50000 h ¹⁾
Broj ciklusa paljenja/gašenja	25000

¹⁾ At maximum T_c = 75 °C

Dodatni podaci o proizvodu

Obloženo

Mogućnosti

Regulabilno	Ne
Zaštita od pregrijavanja	Da
Zaštita od preopterećenja	Da
Zaštita od kratkog spoja	Da
Zaštita od praznog hoda	Da
Maks. duljina kabla do žarulje/LED modula	0,8 m
Prikladno za svjetiljke sa stupnjem zaštite	II
Prikladno za protupaničnu rasvjetu	Ne
Vrsta priključka, izlazna strana	Konektor bez vijaka

Certifikati i standardi

Oznake odobrenja – odobrenje	CE; UKCA; EAC
Standardi	Prema EN 61347-1; Prema EN 61347-2-13; Prema EN 55015; Prema EN 61547; Prema EN 61000-3-2; Prema EN 62384
Stupanj zaštite	IP20

LOGISTIČKI PODACI

Raspon temperature pri skladištenju

-20…+80 °C

SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ

Minimalna količina recikliranog materijala u pakiranju	80 % ¹⁾
Minimalni postotak recikliranog sadržaja u proizvodu	0 % ¹⁾
Mogućnost recikliranja proizvoda	Proizvod koji se uglavnom može reciklirati ¹⁾
Mogućnost recikliranja pakiranja	Uglavnom ambalaža koja se može reciklirati ¹⁾
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu	Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu	Da
Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku	Lead (7439-92-1)
