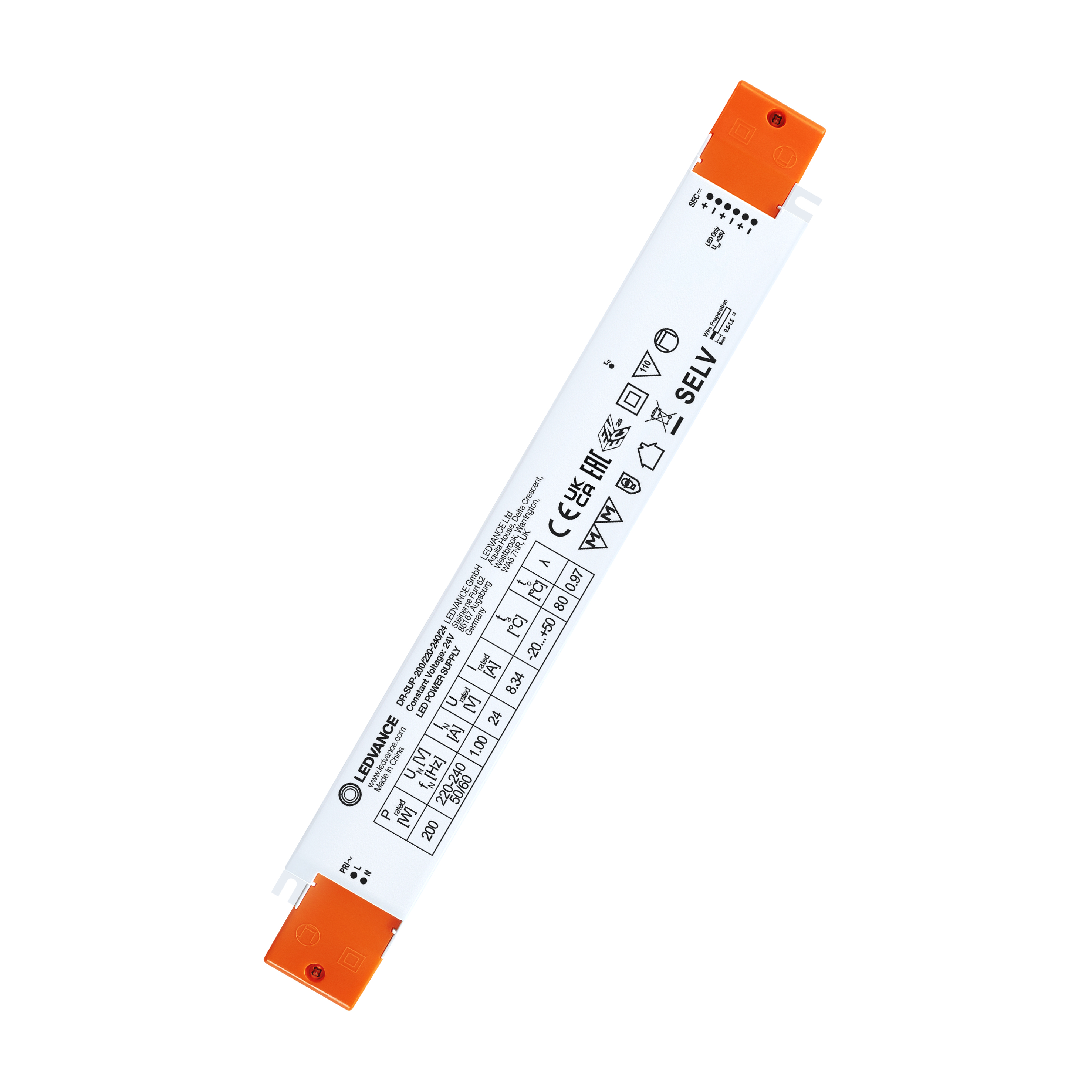

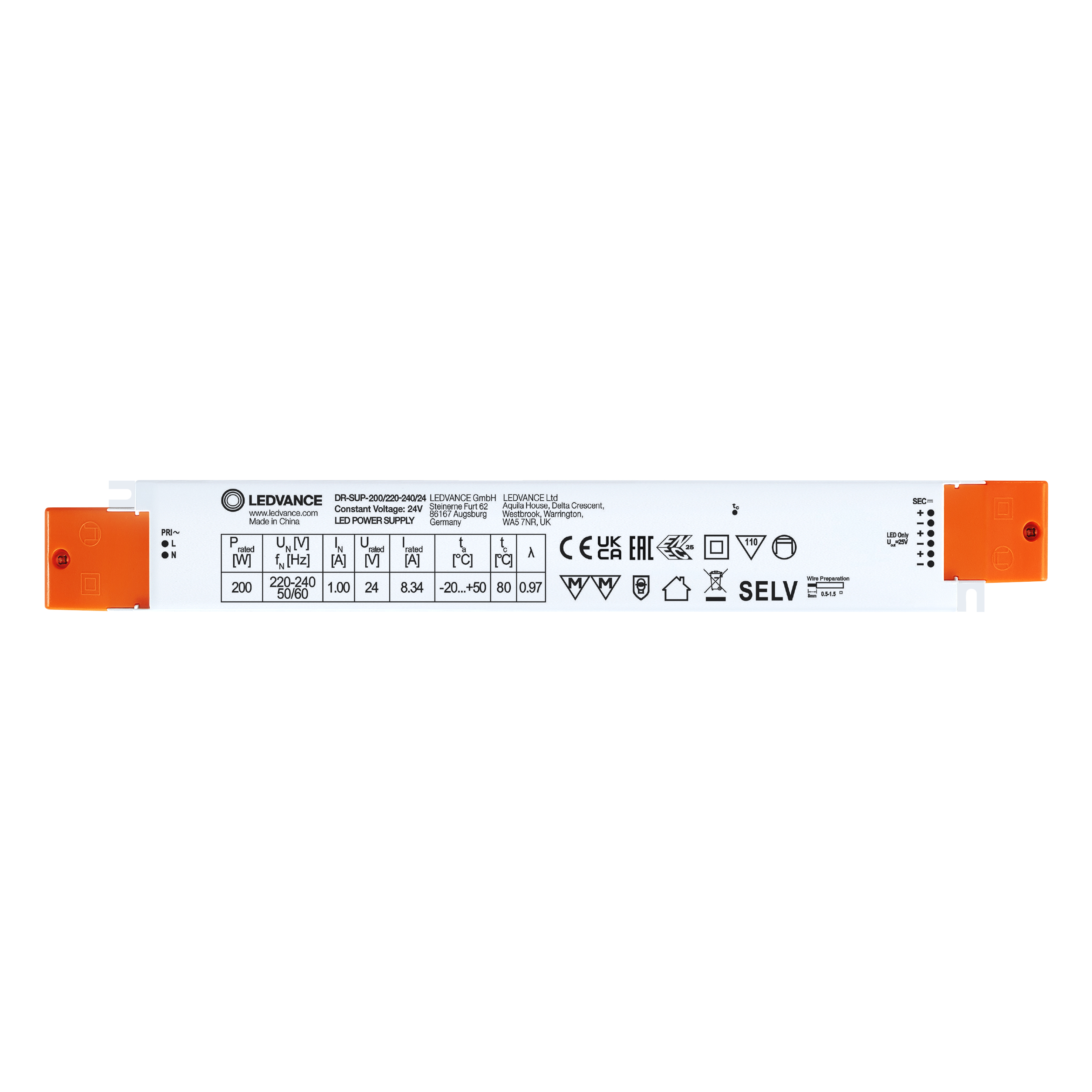

DR-SUP -200/220-240/24

LED DRIVER SUPERIOR

GTIN: 4058075437845 Sklopiva kutija / 1 Prikaži sve pakete

Preuzmite tehnički list

Kontaktirajte prodaju

Jamstveni uvjeti

INFORMACIJE O PROIZVODU

Prednosti proizvoda

Savršeno za 24 V LED fleksibilne trake
Dugi pouzdani vijek trajanja na maksimalno dopuštenim temperaturama
5-godišnje jamstvo
Rad bez održavanja i minimalni troškovi instalacije
Brza i jednostavna instalacija
Visoka učinkovitost i pouzdanost

Područja primjene

Indirektna rasvjeta, čak i u skučenim prostorima
Efektna rasvjeta zidova u dnevnim boravcima, blagovaonicama, spavaćim sobama, ulazima
Uredi, trgovački centri, bolnice, restorani, hoteli
Za SELV instalacije u zatvorenom prostoru

Karakteristike proizvoda

Dostupno u 60 W, 100 W, 200 W i 150 W
Integrirana stezaljka kabla za samostalnu ugradnju
Vijek trajanja: do 60.000 h (na maks. tc temperaturi)
Stupanj zaštite: IP20
Nisko strujno istitravanje < 5%
Napon napajanja: 220…240 V
Radna frekvencija: 50/60 Hz
Radi s manje od 60 V: Sigurnosni ekstra-mali napon (SELV)
Reverzibilna zaštita od previsoke temperature, preopterećenja, kratkog spoja i otvorenog kruga

Električni podaci

Nazivna snaga	200,00 W
Nazivna izlazna snaga	200 W ¹⁾
Nazivni napon	220…240 V
Nazivni izlazni napon	24 V ²⁾
Ulazni napon AC	198…264 V ³⁾
U-OUT (radni napon)	25 V
Vrsta struje	DC
Nazivna struja	1000 mA
Nazivna izlazna struja	8340 mA
Uklopna struja	130 A
Izlazno strujno istitravanje (100 Hz)	1,5 %
Mrežna frekvencija	50…60 Hz
Ukupno harmonijsko izobličenje	< 10 % ⁴⁾
Faktor snage λ	0,97 ⁴⁾
Učinkovitost ECG	92 % ⁵⁾
Gubitak snage uređaja	16 W ⁶⁾
Maks. br. ECG-a na osiguraču 10 A (B)	6
Maks. br. ECG-a na osiguraču 16 A (B)	9
Maks. br. ECG-a na osiguraču 25 A (B)	14
Sposobnost prenapona (L- N)	1 kV
Galvanska izolacija	SELV

¹⁾ Od 1 do 200 W
²⁾ Maksimalno 24 V
³⁾ Dopušteni raspon napona
⁴⁾ Pri punom opterećenju
⁵⁾ Pri punom opterećenju i 230 V
⁶⁾ Pri maksimalnom LED opterećenju od 200 W

Dimenzije i težina

Duljina	328,00 mm
Razmak rupa za montažu, duljina	270,0 mm
Širina	43.00 mm
Visina	30.00 mm
Presjek kabla, ulaz	0.5…1.5 mm²
Presjek kabla, izlaz	0.5…1.5 mm²
Unaprijed ožičeno	Ne
Duljina pripreme žice, ulazna strana	8,0 mm
Težina proizvoda	345,00 g

Boje i materijali

Boja proizvoda	Bijela
Materijal kućišta	Plastika
Materijal tijela	Plastika

Temperature i radni uvjeti

Raspon okolišne temperature	-20…+50 °C
Maksimalna temperatura u Tc ispitnoj točki	80 °C
Maks. temperatura kućišta u slučaju kvara	110 °C
Raspon temperature u radu	-20…+50 °C
Dopuštena rel. vlažnost tijekom rada	5…85 %

Vijek trajanja

Vijek trajanja ECG

60000 h ¹⁾

¹⁾ Na maks. T_c = 80°C / stopa kvara 10%

Dodatni podaci o proizvodu

Obloženo

Mogućnosti

Regulabilno	Ne
Sučelje regulacije	Nije regulabilno
Zaštita od pregrijavanja	Da
Zaštita od preopterećenja	Da
Zaštita od kratkog spoja	Da
Maks. duljina kabla do žarulje/LED modula	2,0 m
Prikladno za svjetiljke sa stupnjem zaštite	II
Prikladno za protupaničnu rasvjetu	Ne
Vrsta priključka, izlazna strana	Fiksni priključak (konektor)

Certifikati i standardi

Oznake odobrenja – odobrenje	CE; CB; ENEC
Standardi	Prema IEC/EN61347-1; Prema IEC 61347-2-13; Prema GB 19510,1; Prema GB 19510,14; Prema EN 55015; Prema IEC 61000-3-2; Prema IEC 61000-3-3; Prema IEC 61000-4-2, 3, 4, 5, 6, 8, 11; Prema IEC 61547; Prema IEC 62384
Stupanj zaštite	IP20

LOGISTIČKI PODACI

Raspon temperature pri skladištenju

-40…+85 °C

SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ

Količina plemenitih metala	0 mg
Količina rijetkih zemnih elemenata	0 mg
Minimalna količina recikliranog materijala u pakiranju	80 % ¹⁾
Minimalni postotak recikliranog sadržaja u proizvodu	0 % ¹⁾
Mogućnost recikliranja proizvoda	Proizvod koji se uglavnom može reciklirati ¹⁾
Mogućnost recikliranja pakiranja	Uglavnom ambalaža koja se može reciklirati ¹⁾
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu	Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu	Ne
