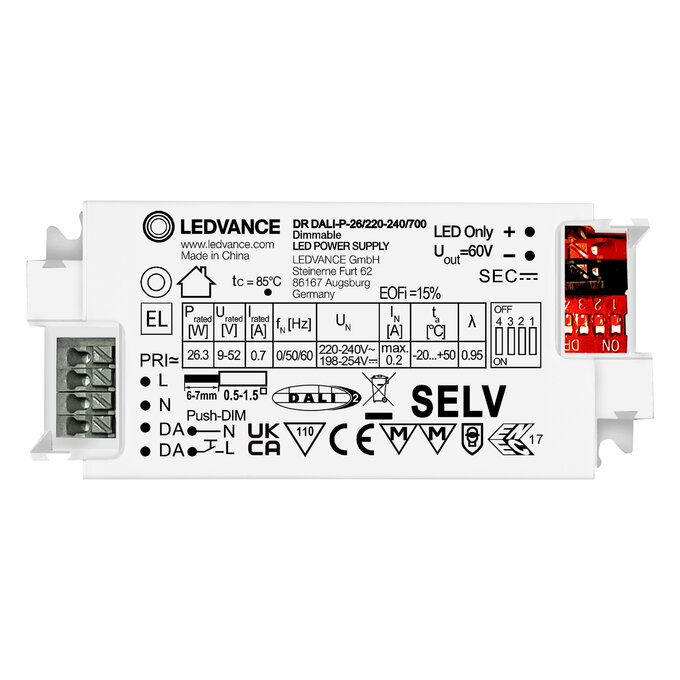

DR DALI - P -26/220-240/700 white, horizontal
LED DRIVER DALI PERFORMANCE GEN 2

DR DALI - P -26/220-240/700

GTIN: 4058075779631 Sklopiva kutija / 1 Prikaži sve pakete
Preuzmite tehnički list
Kontaktirajte prodaju
Jamstveni uvjeti

INFORMACIJE O PROIZVODU

Prednosti proizvoda
  • Fleksibilne postavke struje putem DIP prekidača u koracima od 50 mA
  • Primjena potisnog DIM za laku kontrolu
  • Niska razina treperenja omogućava visokokvalitetno svjetlo kao i vizualnu udobnost
  • Visokokvalitetna regulacija od 1...100 %
  • Montaža bez alata
  • 5-godišnje jamstvo
Područja primjene
  • Svjetiljke stupnja zaštite I i II
  • SELV instalacije u zatvorenom prostoru
  • Sustavi protupanične rasvjete (mogućnost DC napajanja)
  • Pričvršćivanje i instalacija u namještaj
  • Indirektna rasvjeta
  • Uredi
  • Obrazovanje
  • Skladišni prostori
  • Maloprodaja
Karakteristike proizvoda
  • 1-kanalni certificirani DALI-2 LED driver
  • Napon napajanja: 220…240 V
  • Rad sa sigurnosnim ekstra-malim naponom (SELV): < 60 V
  • Dostupno s rasponom izlazne struje: do 1400 mA
  • Vrsta instalacije: samostalno i ugrađeno
  • Prikladno za protupanična rasvjetna tijela prema EN 60598-2-2 s faktorom protupaničnog izlaznog toka EOFI=15 %
  • Prikladno za upotrebu u namještaju
Električni podaci
Nazivna izlazna snaga 26 W
Nazivni napon 220…240 V
Nazivni izlazni napon 9…52 V
Ulazni napon AC 198…254 V 1)
Ulazni napon DC 176…280 V
U-OUT (radni napon) 60 V
Vrsta struje DC
Nazivna struja 135 mA
Nazivna izlazna struja 700 mA 2)
Uklopna struja 30 A
Dopušteno odstupanje izlazne struje 5 %
Izlazno strujno istitravanje (100 Hz) 3 %
Mrežna frekvencija 0/50/60 Hz
Ukupno harmonijsko izobličenje 7 % 3)
Faktor snage λ 0,95 3)
Učinkovitost ECG 85 % 4)
Gubitak snage uređaja 3,7 W
Maks. br. ECG-a na osiguraču 10 A (B) 50
Maks. br. ECG-a na osiguraču 16 A (B) 80
Maks. br. ECG-a na osiguraču 25 A (B) 100
Maks. br. ECG-a na osiguraču 10 A (C) 50
Maks. br. ECG-a na osiguraču 13 A (C) 65
Maks. br. ECG-a na osiguraču 16 A (C) 80
Maks. br. ECG-a na osiguraču 25 A (C) 100
Sposobnost prenapona (L/N-nula) 2 kV
Sposobnost prenapona (L- N) > 1 kV
Galvanska izolacija SELV
Radna frekvencija 0/50/60 Hz
Gubitak energije u stanju mirovanja 0.5 W
1) Dopušteni raspon napona
2) 5 %
3) Puno opterećenje pri 230 V/50 Hz / vidjeti grafikone
4) Puno opterećenje pri 230 V/50 Hz / Tipično / vidjeti grafikone
Dimenzije i težina
Duljina 98,00 mm
Razmak rupa za montažu, duljina 90 mm
Širina 44.00 mm
Visina 32.00 mm
Presjek kabla, ulaz 0.75…1.5 mm²
Presjek kabla, izlaz 0.5…1.5 mm²
Unaprijed ožičeno Ne
Duljina pripreme žice, ulazna strana 6…7 mm
Težina proizvoda 101,00 g
Boje i materijali
Boja proizvoda Bijela
Materijal kućišta Plastika
Materijal tijela Plastika
Temperature i radni uvjeti
Raspon okolišne temperature -20…+50 °C
Maksimalna temperatura u Tc ispitnoj točki 85 °C
Maks. temperatura kućišta u slučaju kvara 110 °C
Raspon temperature u radu -20…+50 °C
Dopuštena rel. vlažnost tijekom rada 20…90 %
Vijek trajanja
Vijek trajanja ECG 50000 h 1)
Broj ciklusa paljenja/gašenja 60000
1) Na Ta = 50°C, c max., stopa kvara 10%
Dodatni podaci o proizvodu
Obloženo Da
Mogućnosti
Regulabilno Da
Sučelje regulacije DALI-2; Push-DIM
Raspon regulacije 1…100 %
Zaštita od pregrijavanja Da
Zaštita od preopterećenja Da
Zaštita od kratkog spoja Da
Zaštita od praznog hoda Da
Maks. duljina kabla do žarulje/LED modula 2,0 m
Prikladno za svjetiljke sa stupnjem zaštite I; II
Prikladno za protupaničnu rasvjetu Da
Vrsta priključka, izlazna strana Potisni terminal
Certifikati i standardi
Oznake odobrenja – odobrenje CE; CB; ENEC; EL; MM
Standardi Prema EN 61347-1; Prema EN 61347-2-13; Prema EN 55015; Prema EN 61547; Prema EN 61000-3-2; Prema EN 62384
Stupanj zaštite IP20
LOGISTIČKI PODACI
Raspon temperature pri skladištenju -25…+60 °C
SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ
Količina plemenitih metala 0 mg
Količina rijetkih zemnih elemenata 0 mg
Minimalna količina recikliranog materijala u pakiranju 80 % 1)
Minimalni postotak recikliranog sadržaja u proizvodu 0 % 1)
Mogućnost recikliranja proizvoda Proizvod koji se uglavnom može reciklirati 1)
Mogućnost recikliranja pakiranja Uglavnom ambalaža koja se može reciklirati 1)
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu Da
Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku Lead (7439-92-1)
1) Prema Uredbi AGEC-a 2022-748 (Francusko zakonodavstvo protiv otpada za kružno gospodarstvo)
Šifra proizvoda Jedinica pakiranja (komadi/jedinica) Dimenzije (duljina x širina x visina) Bruto težina Obujam
4058075779631 Sklopiva kutija
1		 104 mm x 52 mm x 38 mm 115.00 g 0.21 dm³
4058075779648 Pakiranje za dostavu
10		 311 mm x 154 mm x 116 mm 1379.00 g 5.56 dm³
