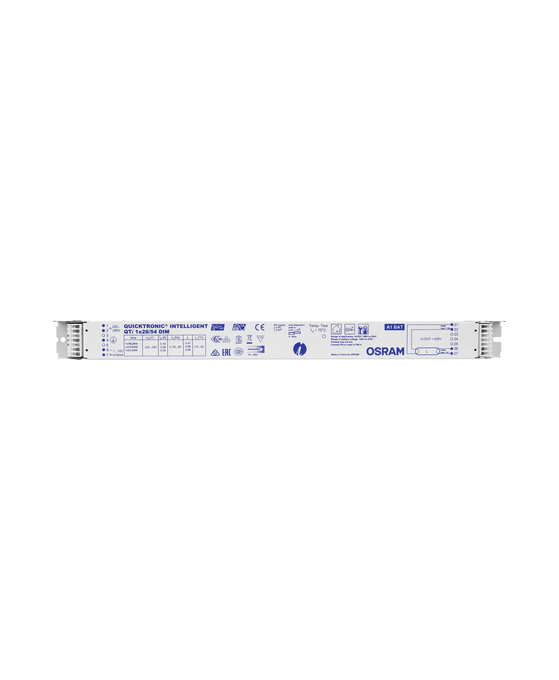

QTi 1X28/54 DIM white, horizontal
QUICKTRONIC INTELLIGENT DIM T5

QTi 1X28/54 DIM

GTIN: 4050300870588 Raspakirano / 1 Prikaži sve pakete
Preuzmite tehnički list
Kontaktirajte prodaju
Jamstveni uvjeti

INFORMACIJE O PROIZVODU

Prednosti proizvoda
  • Same luminous flux with direct and alternating current
  • Perfect lamp start for applications with motion sensors
  • Dimming of amalgam lamps without flickering or reduced lifespan
  • Very high efficiency thanks to cut-off technology
  • Automatic restart after lamp replacement
  • ECGs comply with MINERGIE standard due to very low standby consumption
  • Configurable emergency power characteristics
Područja primjene
  • Suitable for emergency installations
  • Industry
  • Open-plan offices, corridors and storage rooms
  • Public buildings
  • Suitable for luminaires of protection class I
Karakteristike proizvoda
  • Control via 1…10 V interface
  • Supply voltage: 220…240 V
  • Line frequency: 0 Hz | 50 Hz | 60 Hz
  • Line voltage: 198…264 V
  • Dimming range: 1…100 % luminous flux
  • Lamp start: within 0.6 s
  • Lifetime: > 100,000 h (for T = 65 °C at Tc)
  • Automatic shutdown of defective lamps and at end of life (EoL T.2)
  • Energy Efficiency Index EEI: A1 BAT
  • Overtemperature protection: Thermal management at high tc temperatures
  • Safety: to EN 61347-2-3
  • Lamp operation: to EN 60929
  • RI suppression: to EN 55015:2006+A1:2007+A2:2009/CISPR 15
  • Line harmonics according to EN 61000-3-2
  • Immunity according to EN 61547
Električni podaci
Nazivna snaga 59,00 W
Nazivni napon 220…240 V
Ulazni napon AC 198…264 V
Ulazni napon DC 154…276 V
Vrsta struje AC/DC
Uklopna struja 24 A
Mrežna frekvencija 50…60 Hz
Maks. br. ECG-a na osiguraču 10 A (B) 17 1)
Maks. br. ECG-a na osiguraču 16 A (B) 28 1)
Radna frekvencija 44…120 kHz
1) Tip B
Tehnički podaci svjetla
Vrijeme početka 0,6 s
Dimenzije i težina
Duljina 360,00 mm
Razmak rupa za montažu, duljina 350,0 mm
Širina 30.00 mm
Visina 21.00 mm
Presjek kabla, ulaz 0,5…1,0 mm²; 0.5…1.5 mm² 1)
Presjek kabla, izlaz 0.5…1.5 mm²; 0,5…1,0 mm² 1)
Duljina pripreme žice, ulazna strana 8.0…9.0 mm 2)
Težina proizvoda 273,00 g
1) Čvrsti vodovi / Fleksibilno
2) Kombinirano ožičenje
Boje i materijali
Materijal kućišta Metal
Materijal tijela Metal
Temperature i radni uvjeti
Raspon okolišne temperature +10…+50 °C
Maksimalna temperatura u Tc ispitnoj točki 75 °C
Maks. temperatura kućišta u slučaju kvara 110 °C
Dopuštena rel. vlažnost tijekom rada 5…85 % 1)
1) Najviše 56 dana godišnje pri 85%
Vijek trajanja
Vijek trajanja ECG 100000 h 1)
1) Na Tcase = 65°C pri točki Tc / stopa kvara 10%
Mogućnosti
Regulabilno Da
Sučelje regulacije 1…10 V
Raspon regulacije 1…100 % 1)
Zaštita od pregrijavanja Smanjenje snage i isključivanje na T > 75 °C u točki tc
Zaštita od preopterećenja Automatsko isključivanje, reverzibilno
Maks. duljina kabla do žarulje/LED modula 1.0 m / 1.5 m
Prikladno za svjetiljke sa stupnjem zaštite I
Prikladno za protupaničnu rasvjetu Da
Sigurnosno isključivanje na kraju vijeka žarulje trajanja EOL T.2
1) Svjetlosni tok
Certifikati i standardi
Oznake odobrenja – odobrenje VDE; VDE-EMC; EL; EAC; RCM; CCC
Standardi Prema EN 55015; EN 55022; Prema EN 61547; Prema IEC 61000-3-2/EN 61000-3-2
Stupanj zaštite IP20
Razred energetske učinkovitosti A1
REU – Energetska oznaka A1 BAT
LOGISTIČKI PODACI
Raspon temperature pri skladištenju -40…+85 °C
SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ
Količina plemenitih metala 0 mg
Količina rijetkih zemnih elemenata 0 mg
Minimalna količina recikliranog materijala u pakiranju 80 % 1)
Minimalni postotak recikliranog sadržaja u proizvodu 0 % 1)
Mogućnost recikliranja proizvoda Proizvod koji se uglavnom može reciklirati 1)
Mogućnost recikliranja pakiranja Uglavnom ambalaža koja se može reciklirati 1)
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu Da
Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku Lead (7439-92-1)
1) Prema Uredbi AGEC-a 2022-748 (Francusko zakonodavstvo protiv otpada za kružno gospodarstvo)
Šifra proizvoda Jedinica pakiranja (komadi/jedinica) Dimenzije (duljina x širina x visina) Bruto težina Obujam
4050300870588 Raspakirano
1		 273.00 g
4050300870595 Pakiranje za dostavu
20		 370 mm x 96 mm x 170 mm 6320.00 g 6.04 dm³
