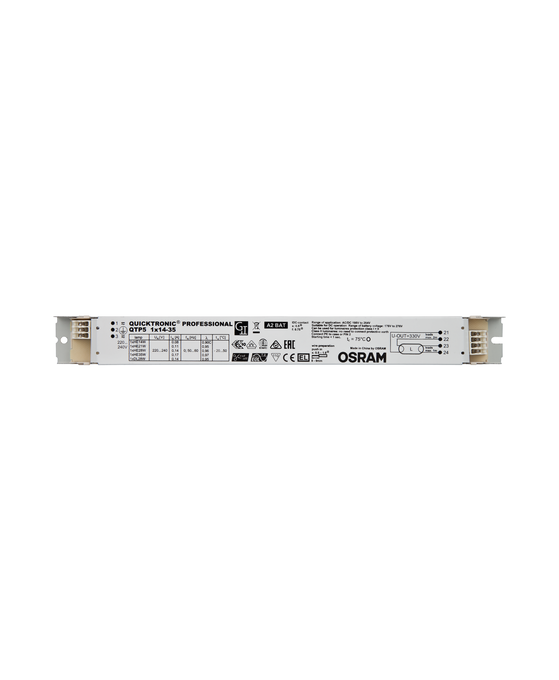

QTP5 1X14…35 white, horizontal
QUICKTRONIC PROFESSIONAL 5

QTP5 1X14…35

GTIN: 4008321329035 Raspakirano / 1 Prikaži sve pakete
Preuzmite tehnički list
Kontaktirajte prodaju
Jamstveni uvjeti

INFORMACIJE O PROIZVODU

Prednosti proizvoda
  • Long lamp life
  • No adverse effect from frequent on/off switching
  • Perfect lamp start for applications with motion sensors
  • Automatic restart after lamp replacement
  • VDE/VDE EMC certified system
  • Very high energy efficiency due to cut-off technology
Područja primjene
  • Emergency lighting systems acc. to EN 50172 / DIN VDE 0108-100
  • Industry
  • Open-plan offices, corridors and storage rooms
  • Public buildings
  • Sports halls and factories
  • Strip lighting
  • Suitable for emergency lighting (DC operation)
  • Modernization of existing systems
  • Suitable for luminaires of protection classes I and II
Karakteristike proizvoda
  • Supply voltage: 220…240 V
  • Line voltage: 198…264 V
  • Line frequency: 0 Hz | 50 Hz | 60 Hz
  • Lamp start with optimum filament preheating
  • Lifetime: up to 100,000 h (temperature at Tc = 65 °C, max. 10 % failure rate)
  • Energy Efficiency Index EEI: A2 BAT
  • Automatic shutdown of defective lamps and at end of life (EoL T.2)
  • Safety: to EN 61347-2-3
  • Lamp operation: to EN 60929
Električni podaci
Nazivna snaga 39,00 W
Nazivni napon 220…240 V
Ulazni napon AC 198…264 V
Ulazni napon DC 176…276 V
U-OUT (radni napon) 330 V
Uklopna struja 24 A
Mrežna frekvencija 50/60 Hz
Maks. br. ECG-a na osiguraču 10 A (B) 17 1)
Maks. br. ECG-a na osiguraču 16 A (B) 28 1)
Radna frekvencija 40…50 kHz
1) Tip B
Tehnički podaci svjetla
Vrijeme početka 1 s
Dimenzije i težina
Duljina 280,00 mm
Razmak rupa za montažu, duljina 270,0 mm
Širina 30.00 mm
Visina 21.00 mm
Težina proizvoda 171,00 g
Boje i materijali
Materijal kućišta Metal
Materijal tijela Metal
Temperature i radni uvjeti
Raspon okolišne temperature -20…+50 °C
Maksimalna temperatura u Tc ispitnoj točki 75 °C
Maks. temperatura kućišta u slučaju kvara 110 °C
Dopuštena rel. vlažnost tijekom rada 5…85 % 1)
1) Najviše 56 dana godišnje pri 85%
Vijek trajanja
Vijek trajanja ECG 100000 h 1)
1) Na Tcase = 65°C pri točki Tc / stopa kvara 10%
Mogućnosti
Regulabilno Ne
Maks. duljina kabla do žarulje/LED modula 2.0 m / 1.0 m
Prikladno za svjetiljke sa stupnjem zaštite I; II
Prikladno za protupaničnu rasvjetu Da
Sigurnosno isključivanje na kraju vijeka žarulje trajanja EOL T.2
Certifikati i standardi
Oznake odobrenja – odobrenje VDE; VDE-EMC; CE; ENEC 10
Standardi Prema EN 61347-2-3; Prema EN 60929; Prema EN 55015:2006 + A1:2007; Prema EN 61000-3-2; Prema EN 61547
Stupanj zaštite IP20
Razred energetske učinkovitosti A2 BAT
REU – Energetska oznaka A2 BAT
LOGISTIČKI PODACI
Raspon temperature pri skladištenju -40…+85 °C
SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ
Količina plemenitih metala 0 mg
Količina rijetkih zemnih elemenata 0 mg
Minimalna količina recikliranog materijala u pakiranju 80 % 1)
Minimalni postotak recikliranog sadržaja u proizvodu 0 % 1)
Mogućnost recikliranja proizvoda Proizvod koji se uglavnom može reciklirati 1)
Mogućnost recikliranja pakiranja Uglavnom ambalaža koja se može reciklirati 1)
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu Da
Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku Lead (7439-92-1)
1) Prema Uredbi AGEC-a 2022-748 (Francusko zakonodavstvo protiv otpada za kružno gospodarstvo)
Šifra proizvoda Jedinica pakiranja (komadi/jedinica) Dimenzije (duljina x širina x visina) Bruto težina Obujam
4008321329035 Raspakirano
1		 171.00 g
4008321329042 Pakiranje za dostavu
20		 303 mm x 101 mm x 159 mm 3586.00 g 4.87 dm³
