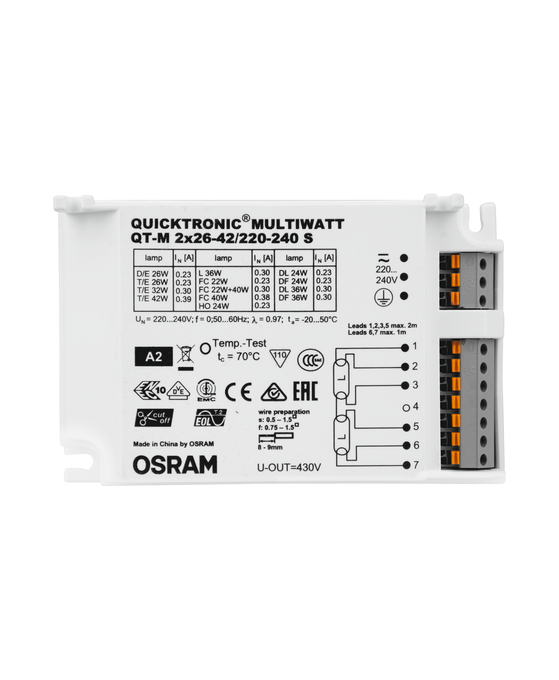

QT-M 2X26…42 S white, horizontal
QUICKTRONIC MULTIWATT

QT-M 2X26…42 S

GTIN: 4008321110022 Raspakirano / 1 Prikaži sve pakete
Preuzmite tehnički list
Kontaktirajte prodaju
Jamstveni uvjeti

INFORMACIJE O PROIZVODU

Prednosti proizvoda
  • Long lamp life
  • No adverse effect from frequent on/off switching
  • Automatic restart after lamp replacement
  • Perfect lamp start for applications with motion sensors
  • Separate installations thanks to optional cable clamp for K2 and K3 casings
  • VDE/VDE EMC certified system
Područja primjene
  • Emergency lighting systems acc. to EN 50172 / DIN VDE 0108-100
  • Public buildings
  • Sports halls and factories
  • Suitable for luminaires of protection class I
Karakteristike proizvoda
  • Supply voltage: 220…240 V
  • Line voltage: 198…264 V
  • Line frequency: 0 Hz | 50 Hz | 60 Hz
  • Lamp start with optimum filament preheating
  • Energy Efficiency Index EEI: A2
  • Automatic shutdown of defective lamps and at end of life (EoL T.2)
  • Lamp operation: to EN 60929
  • Safety: to EN 61347-2-3
Električni podaci
Nazivna snaga 84,00 W
Nazivni napon 220…240 V
Nazivni izlazni napon 430 V
Ulazni napon AC 198…264 V
Ulazni napon DC 176…254 V 1)
U-OUT (radni napon) 430 V
Uklopna struja 28 A
Mrežna frekvencija 50/60 Hz 2)
Maks. br. ECG-a na osiguraču 10 A (B) 8 3)
Maks. br. ECG-a na osiguraču 16 A (B) 13 3)
Radna frekvencija 45 kHz
1) Minimalni napon za uključivanje žarulje: 198 V
2) Približno
3) Tip B
Tehnički podaci svjetla
Vrijeme početka 1 s
Dimenzije i težina
Duljina 123,00 mm
Razmak rupa za montažu, duljina 111,0 mm
Širina 79.00 mm
Visina 33.00 mm
Presjek kabla, ulaz 0.5…1.5 mm²
Presjek kabla, izlaz 0.5…1.5 mm²
Težina proizvoda 280,00 g
Boje i materijali
Materijal kućišta Plastika
Materijal tijela Plastika
Temperature i radni uvjeti
Raspon okolišne temperature -20…+50 °C
Maksimalna temperatura u Tc ispitnoj točki 70 °C
Maks. temperatura kućišta u slučaju kvara 110 °C
Dopuštena rel. vlažnost tijekom rada 5…85 % 1)
1) Najviše 56 dana godišnje pri 85%
Vijek trajanja
Vijek trajanja ECG 50000 h 1)
1) Na Tcase = 75°C pri točki Tc / stopa kvara 10%
Mogućnosti
Regulabilno Ne
Maks. duljina kabla do žarulje/LED modula 2.0 m / 1.0 m
Prikladno za svjetiljke sa stupnjem zaštite I; II
Sigurnosno isključivanje na kraju vijeka žarulje trajanja EOL T.2
Certifikati i standardi
Oznake odobrenja – odobrenje VDE; VDE-EMC; ENEC 10; GOST; RCM
Standardi Prema EN 55015; Prema EN 61547; Prema EN 61000-3-2/IEC 61000-3-2
Stupanj zaštite IP20
Razred energetske učinkovitosti A2
REU – Energetska oznaka A2
LOGISTIČKI PODACI
Raspon temperature pri skladištenju -40…+85 °C
SPECIFIKACIJE PROIZVODA KOJE SE ODNOSE NA KVALITETE I KARAKTERISTIKE KOJE UTJEČU NA OKOLIŠ
Količina plemenitih metala 0 mg
Količina rijetkih zemnih elemenata 0 mg
Minimalna količina recikliranog materijala u pakiranju 80 % 1)
Minimalni postotak recikliranog sadržaja u proizvodu 0 % 1)
Mogućnost recikliranja proizvoda Proizvod koji se uglavnom može reciklirati 1)
Mogućnost recikliranja pakiranja Uglavnom ambalaža koja se može reciklirati 1)
Popis opasnih tvari koje sadrži proizvod u koncentracijama većim od 0,1% u masenom udjelu Ne
Sadrži tvari posebno zabrinjavajućih svojstava u koncentracijama većim od 0,1% u masenom udjelu Da
Popis vrlo zabrinjavajućih tvari u koncentracijama većim od 0,1 % u masenom postotku Lead (7439-92-1)
1) Prema Uredbi AGEC-a 2022-748 (Francusko zakonodavstvo protiv otpada za kružno gospodarstvo)
Šifra proizvoda Jedinica pakiranja (komadi/jedinica) Dimenzije (duljina x širina x visina) Bruto težina Obujam
4008321110022 Raspakirano
1		 280.00 g
4008321110039 Pakiranje za dostavu
20		 412 mm x 101 mm x 260 mm 5865.00 g 10.82 dm³
Izjave o sukladnosti
339525_Declaration of Conformity (GB)
PDF (4.38 MB)
TEHNIČKI LIST PROIZVODA
57965_ADDON TECHNICAL INFORMATION QT-M 2x26-42 S (G+GB)
PDF (15.08 KB)
Slika proizvoda: bijela pozadina, dijagonala
721435_QT-M 2X26-42/220-240 S
TIF (84.86 MB)
Slika proizvoda: bijela pozadina, vodoravno
721564_QT-M 2X26-42/220-240 S
TIF (84.86 MB)
Crtež linije proizvoda, sa slovima
47056_QUICKTRONIC QT-T/E EZ-TRONIC POPULAR EZ-T/E 1x13 1x18 1x26 2x13 2x18 2x26
SVG (23.53 KB)
Crtež linije proizvoda, s brojevima
511948_QTP-M 2x26-32 and QT-M 2x26-42
SVG (18.61 KB)
CAD podaci 3D PDF
313391_123x79x33 9900044
PDF (155.59 KB)
EAN SEG broj STK broj EFO broj
4008321110022 7980217 4030127 3322277
